70091 Set di collegamento cucina
con scatola rubinetteria sotto muro, esecuzione doppia per acqua fino a 70 °C con rubinetto di chiusura e corpo per montaggio contatore a capsula Koax e cartuccia per riduttore, senza materiale di fissaggio, senza contatore a capsula, senza cartuccia per riduttore
PN 10.0

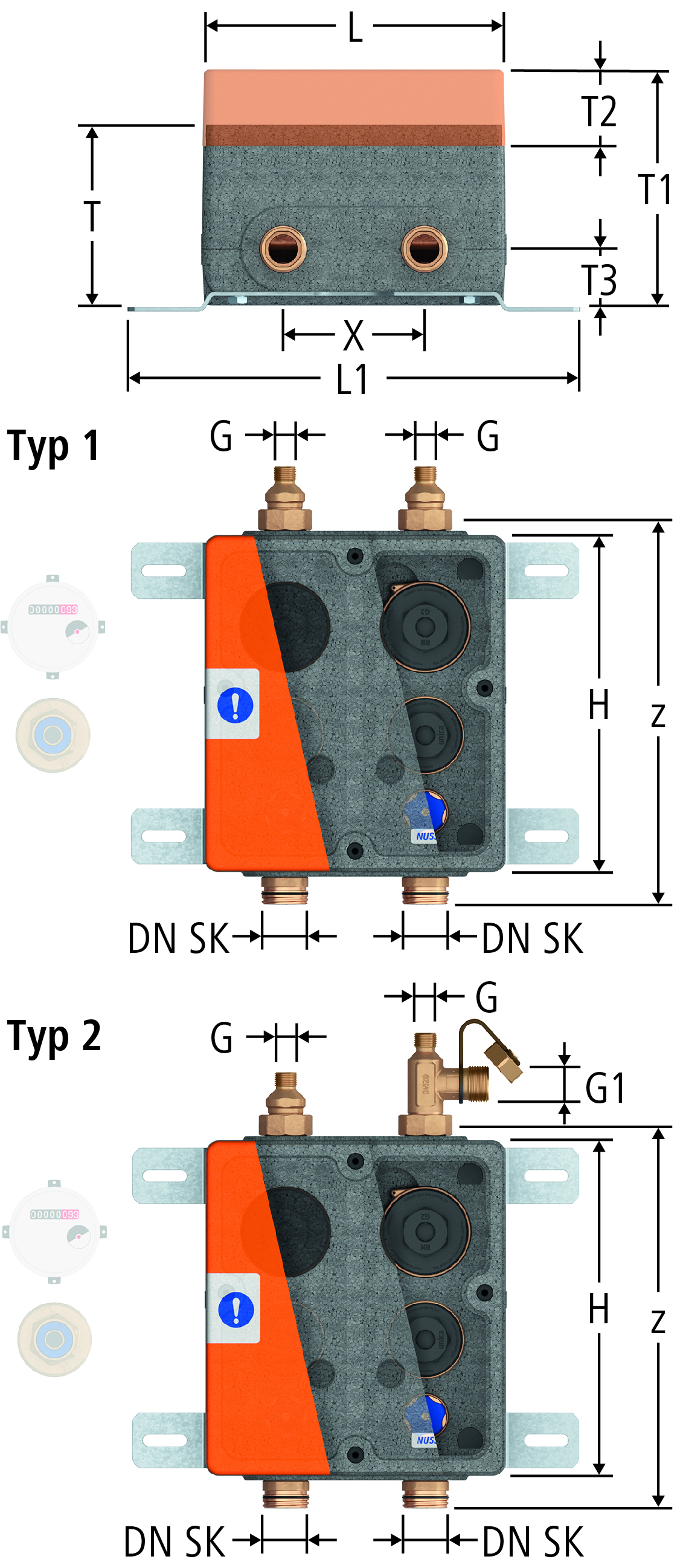

| DN SK | G | G1 | z | L | L1 | T | T1 | T2 | T3 | H | Kvs | X | Typ/Type/Tipo | Art. n. | CHF | RK | VE | suissetec | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 20 | ⅜ | - | 276 | 215 | 320 | 128 | 167 | 55 | 40 | 246 | 3.24 | 100 | 1 | 70091.21 |
| 01 | 1 | 224.418 | ||||
|
|
||||||||||||||||||||||
| 20 | ⅜ | ¾ | 276 | 215 | 320 | 128 | 167 | 55 | 40 | 246 | 3.24 | 100 | 2 | 70091.22 |
| 01 | 1 | 224.418 | ||||
|
|
||||||||||||||||||||||
Kvs: Misurato con il contatore a capsula Koax 67016
Altri dimensioni vedi 70115-70119
Per il funzionamento continuo utilizzare i tappi di chiusura 67002 e 11061.
