13060 Gruppo di sicurezza
senza raccordi, con riduttore di pressione regolazioni: riduttore 4 bar / valvola di sicurezza 6 bar per scaldacqua fino a 70 °C comprendente riduttore di pressione, valvola di ritegno, valvola di sicurezza e tubo di scarico 13091
PN 10.0

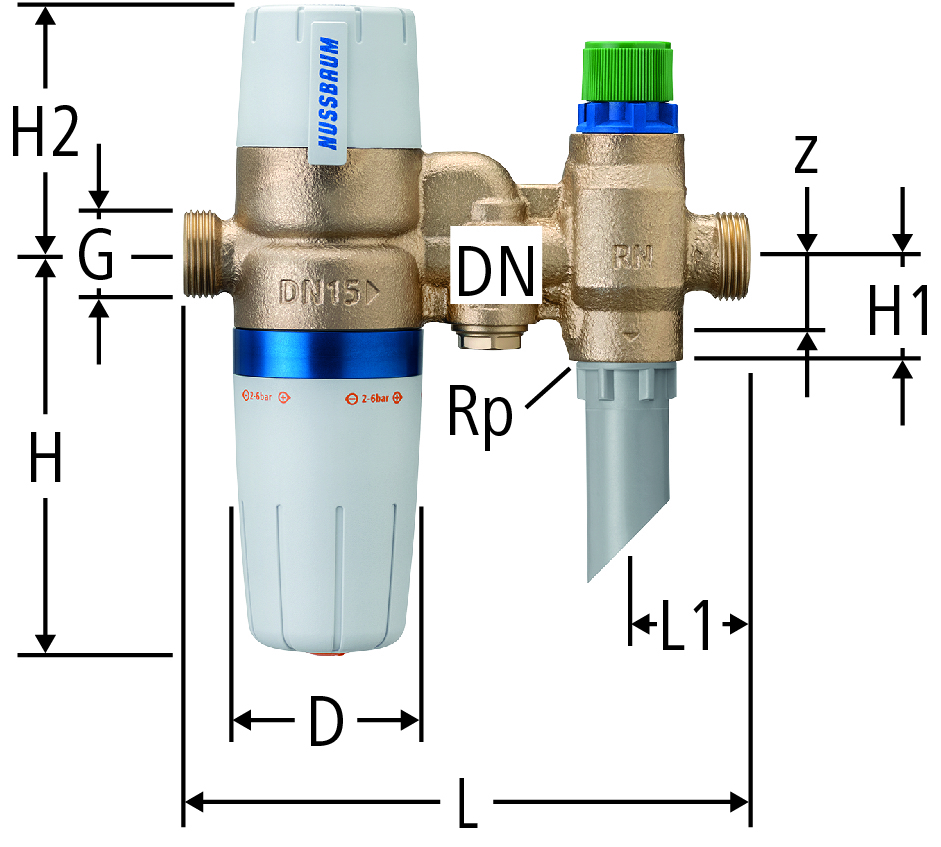

| DN | Rp | G | z | L | L1 | H | H1 | H2 | D | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | ¾ | 16 | 165 | 35 | 118 | 31 | 73 | 56 | 0.7 | 15 (½) | 13060.34 |
| 01 | 1 | 612.213 | ||||
|
|
||||||||||||||||||||
| 20 | 1 | 1 | 18 | 165 | 35 | 118 | 35 | 73 | 56 | 0.7 | 20 (¾) | 13060.35 |
| 01 | 1 | 612.214 | ||||
|
|
||||||||||||||||||||
CAD / BIM
| Descrizione | Gruppo di sicurezza |
| Dimensione |
|
| Numero di articolo |
13060.34
|
