11011 Riduttore di pressione senza raccordi
campo di regolazione da 0.8 a 2 bar pressione secondaria regolata a 1 bar per acqua fino a 30 °C incluso manometro
PN 16.0

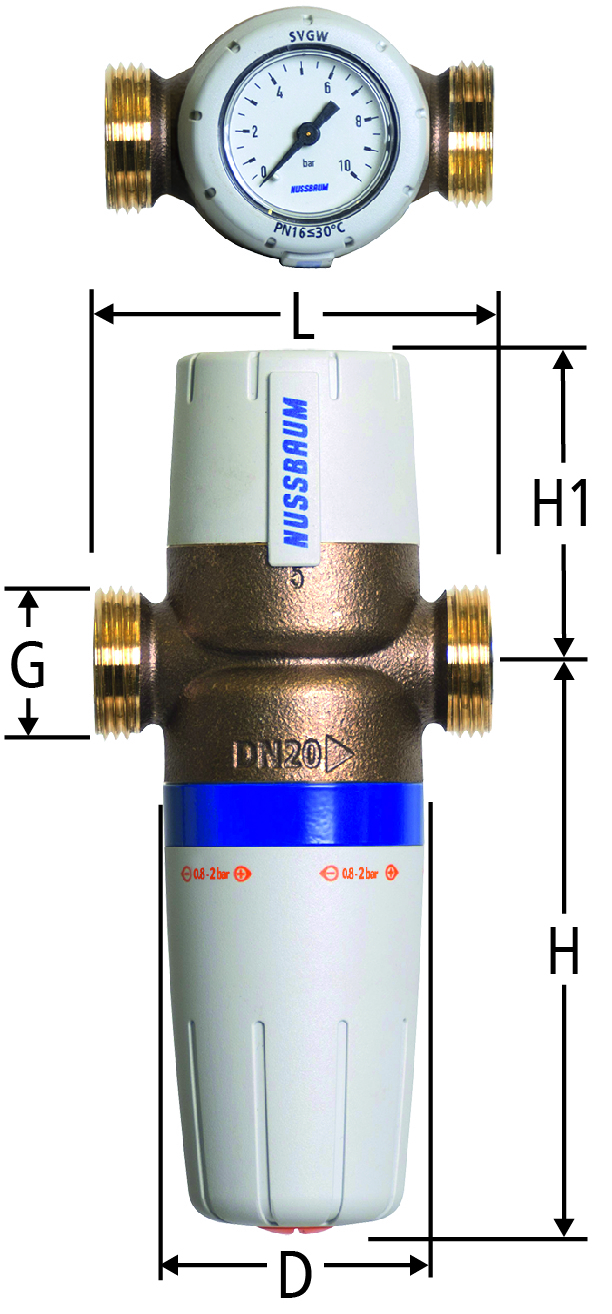

| DN | G | L | H | H1 | D | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | 80 | 123 | 66 | 56 | 3.48 | 15 (½) | 11011.34 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| 20 | 1 | 85 | 123 | 66 | 56 | 4.5 | 20 (¾) | 11011.35 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| 25 | 1¼ | 100 | 123 | 66 | 56 | 5.52 | 25 (1) | 11011.36 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| 32 | 1½ | 120 | 177 | 77 | 69 | 13.2 | 32 (1¼) | 11011.37 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| 40 | 1¾ | 145 | 177 | 77 | 69 | 16.2 | 40 (1½) | 11011.38 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| 50 | 2⅜ | 175 | 177 | 77 | 69 | 21.6 | 50 (2) | 11011.39 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
CAD / BIM
| Descrizione | Riduttore di pressione senza raccordi |
| Dimensione |
|
| Numero di articolo |
11011.34
|
