12075 Redfil
senza raccordi, con flangia di allacciamento 12085 Redfil - Riduttore di pressione con filtro fine pressione secondaria regolata a 4 bar, campo di regolazione da 2 a 6 bar per acqua fino a 30 °C tazza del filtro in poliammide, cartuccia in materiale sintetico, maglia 100 micron
PN 16.0

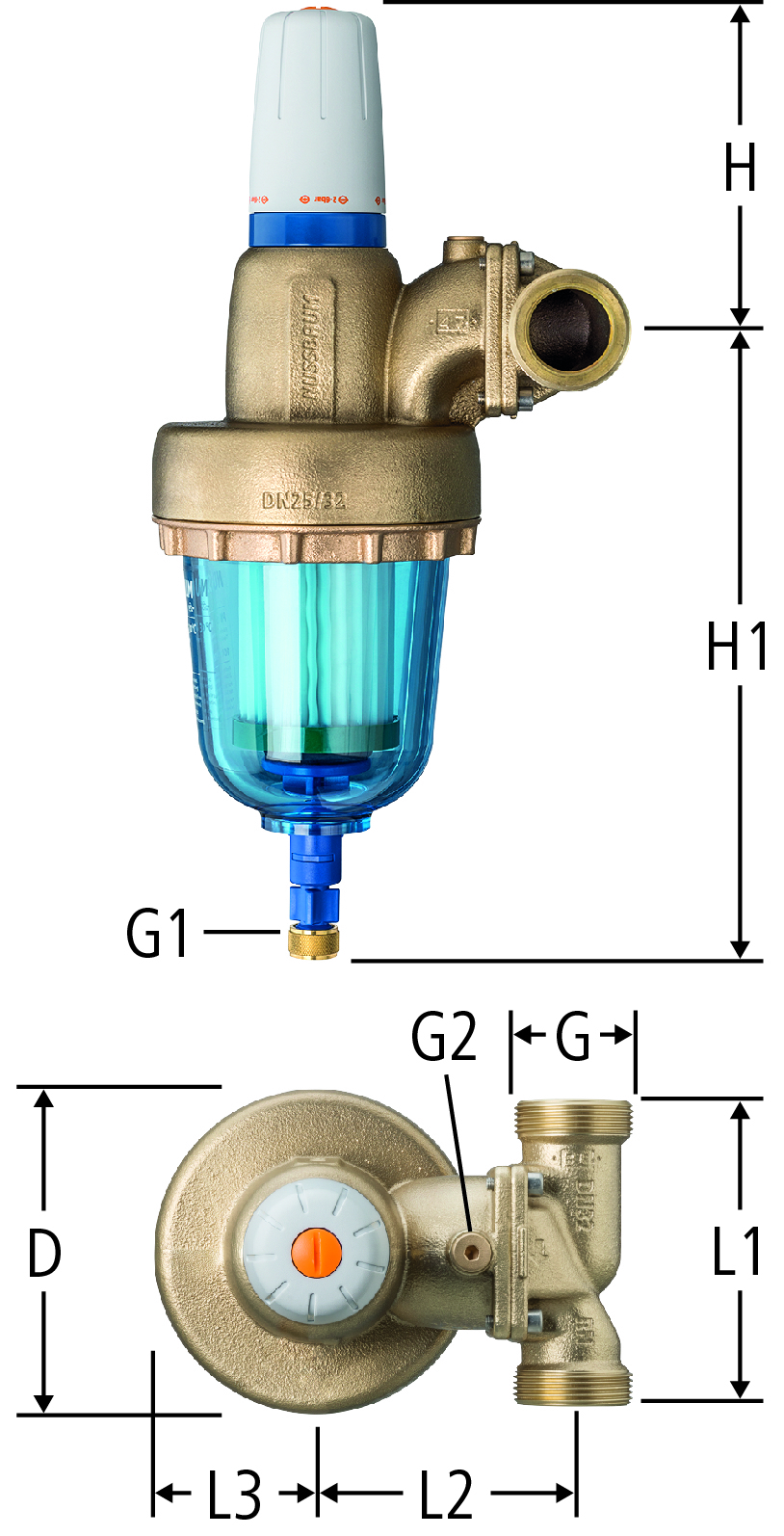

| DN | G | G1 | G2 | L1 | L2 | L3 | H | H1 | D | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | ⅜ | ¼ | 100 | 102 | 67 | 130 | 256 | 134 | 5.4 | 25 (1) | 12075.36 |
| 01 | 1 | 613.215 | ||||
|
|
||||||||||||||||||||
| 32 | 1½ | ⅜ | ¼ | 120 | 102 | 67 | 130 | 256 | 134 | 6.6 | 32 (1¼) | 12075.37 |
| 01 | 1 | 613.216 | ||||
|
|
||||||||||||||||||||
| 40 | 1¾ | ⅜ | ¼ | 145 | 127 | 67 | 190 | 395 | 134 | 12 | 40 (1½) * | 12075.38 |
| 01 | 1 | 613.217 | ||||
|
|
||||||||||||||||||||
| 50 | 2⅜ | ⅜ | ¼ | 175 | 127 | 67 | 190 | 395 | 134 | 13.8 | 50 (2) * | 12075.39 |
| 01 | 1 | 613.218 | ||||
|
|
||||||||||||||||||||
Nota
* Con tazza del filtro lunga
CAD / BIM
| Descrizione | Redfil |
| Dimensione |
|
| Numero di articolo |
12075.36
|
