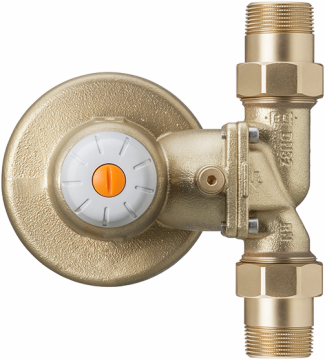

12076 Redfil
con raccordi Optifitt-Serra 92001 Redfil - Riduttore di pressione con filtro fine pressione secondaria regolata a 4 bar, campo di regolazione da 2 a 6 bar per acqua fino a 30 °C tazza del filtro in poliammide, cartuccia in materiale sintetico, maglia 100 micron
PN 16.0

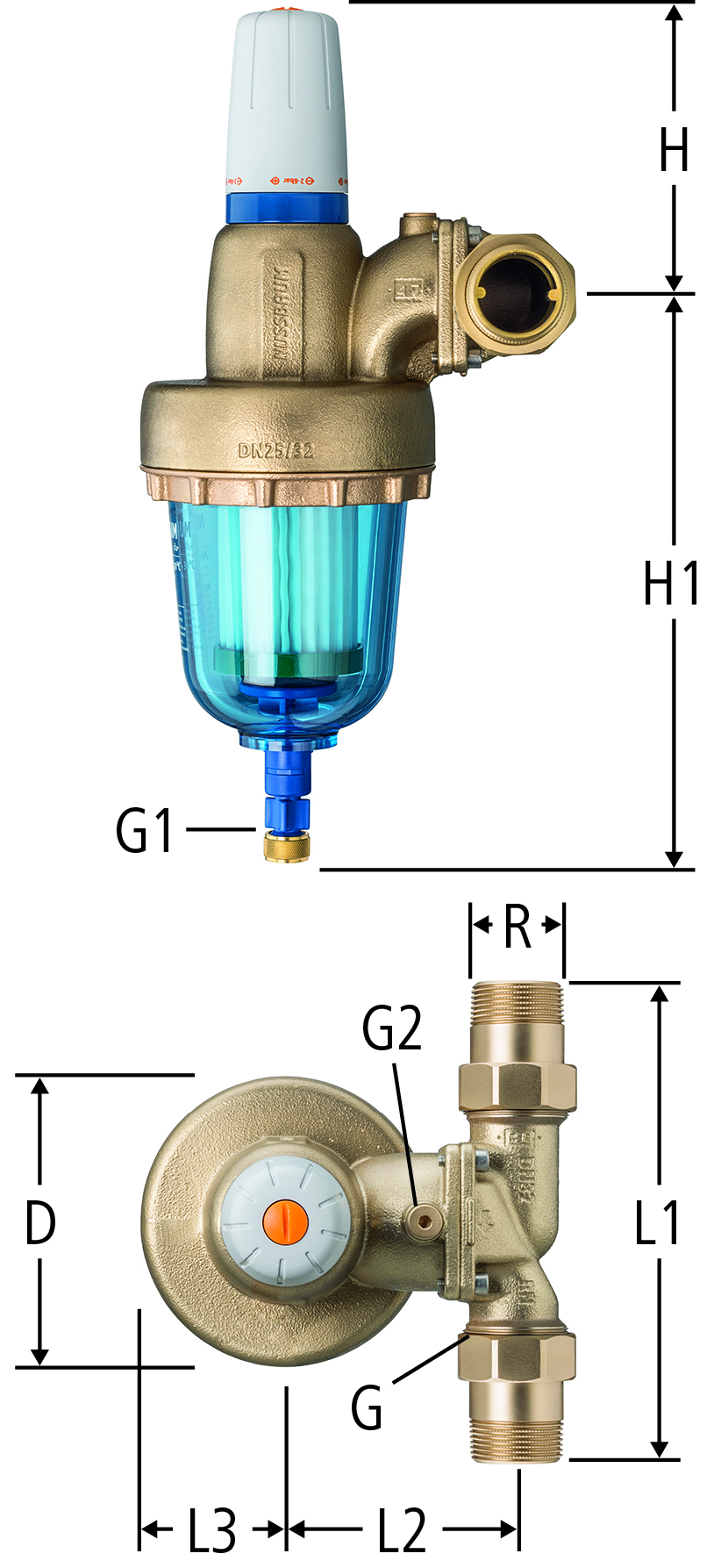

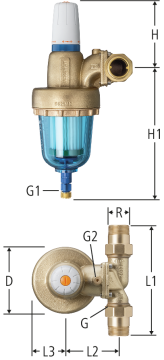

| R | G | G1 | G2 | L1 | L2 | L3 | H | H1 | D | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1¼ | ⅜ | ¼ | 184 | 102 | 67 | 130 | 256 | 134 | 5.4 | 1 | 12076.06 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
| 1¼ | 1½ | ⅜ | ¼ | 212 | 102 | 67 | 130 | 256 | 134 | 6.6 | 1¼ | 12076.07 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
| 1½ | 1¾ | ⅜ | ¼ | 241 | 127 | 67 | 190 | 395 | 134 | 12 | 1½ * | 12076.08 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
| 2 | 2⅜ | ⅜ | ¼ | 289 | 127 | 67 | 190 | 395 | 134 | 13.8 | 2 * | 12076.09 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||||||
Nota
* Con tazza del filtro lunga
CAD / BIM
| Descrizione | Redfil |
| Dimensione |
|
| Numero di articolo |
12076.06
|
