12100 Redfil risciacquabile
senza raccordi gruppo di riduttore/filtro fine risciacquabile con flangia di allacciamento in bronzo 12085 pressione secondaria regolata a 4 bar, campo di regolazione 1.5 a 6 bar pressione d'esercizio minima 3 bar, per acqua fino a 30 °C tazza del filtro in poliammide e cartuccia in tessuto di acciaio inossidabile, maglia del filtro 90 micron
PN 16.0

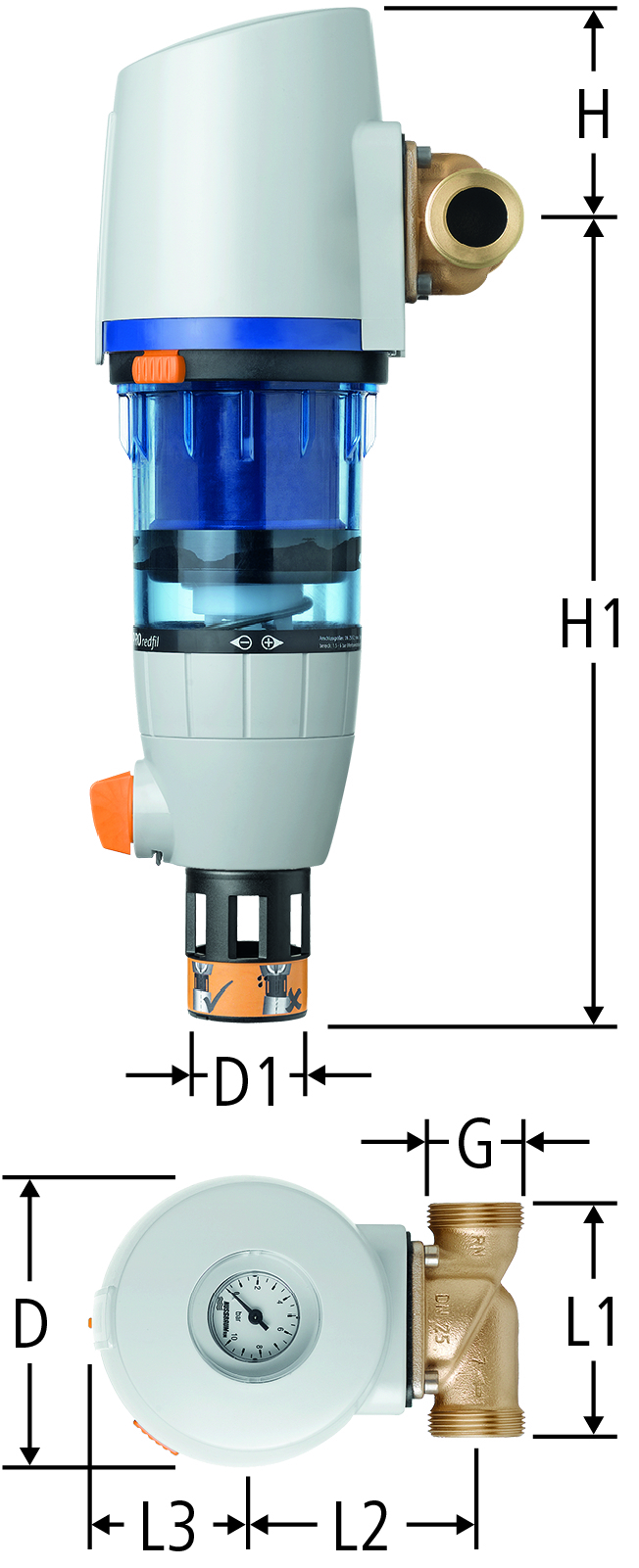

| DN | G | L1 | L2 | L3 | H | H1 | D | D1 | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 1¼ | 100 | 97 | 69 | 92 | 342 | 127 | 50 | 6 | 25 (1) | 12100.36 |
| 01 | 1 | 613.315 | ||||
|
|
|||||||||||||||||||
| 32 | 1½ | 120 | 97 | 69 | 92 | 342 | 127 | 50 | 7.2 | 32 (1¼) | 12100.37 |
| 01 | 1 | 613.316 | ||||
|
|
|||||||||||||||||||
| 40 | 1¾ | 145 | 135 | 83 | 106 | 385 | 160 | 50 | 12 | 40 (1½) | 12100.38 |
| 01 | 1 | 613.317 | ||||
|
|
|||||||||||||||||||
| 50 | 2⅜ | 175 | 138 | 83 | 106 | 385 | 160 | 50 | 13.2 | 50 (2) | 12100.39 |
| 01 | 1 | 613.318 | ||||
|
|
|||||||||||||||||||
Per il funzionamento di un filtro risciacquabile occorre prevedere uno scarico.
Per la capacità di scarico vedi la scheda tecnica sulla pagina del prodotto nell'online-shop.
