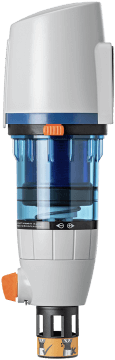

12104 Redfil risciacquabile
senza flangia di allacciamento gruppo di riduttore/filtro fine risciacquabile, con guarnizioni e viti per flangia di allacciamento pressione secondaria regolata a 4 bar, campo di regolazione 1.5 a 6 bar pressione d'esercizio minima 3 bar, per acqua fino a 30 °C tazza del filtro in poliammide e cartuccia in tessuto di acciaio inossidabile, maglia del filtro 90 micron
PN 16.0

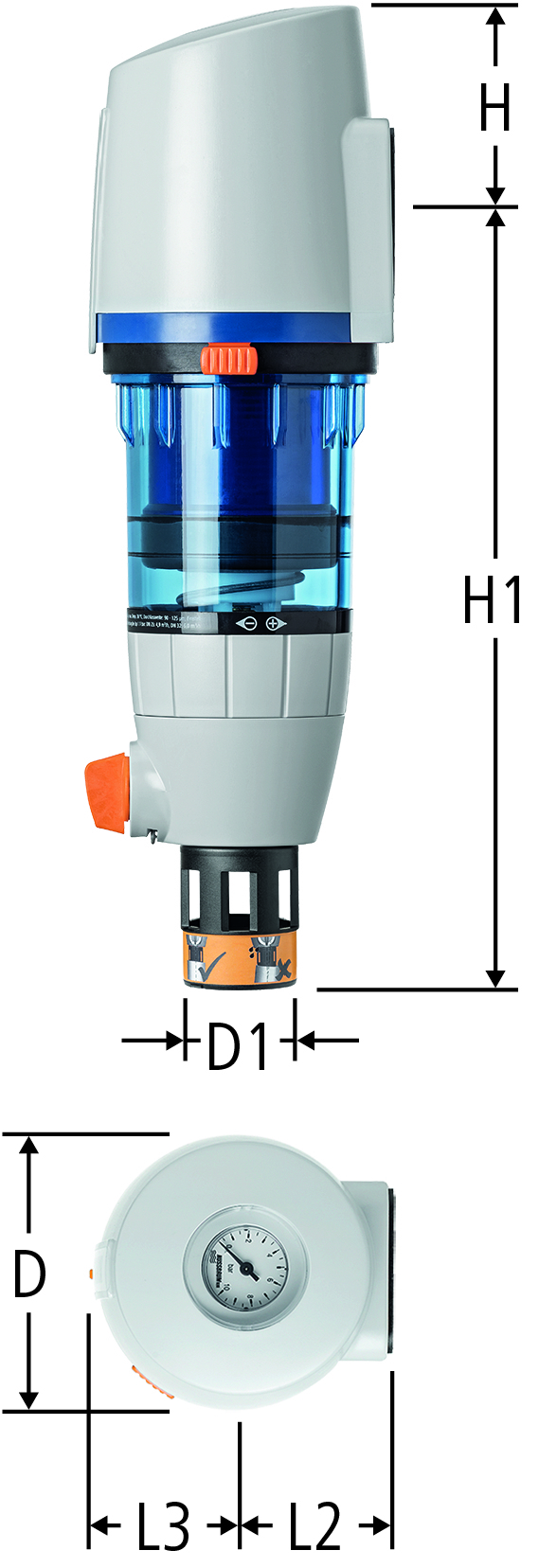

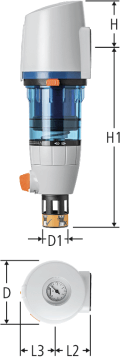

| DN | L2 | L3 | H | H1 | D | D1 | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 / 32 | 67 | 69 | 92 | 342 | 127 | 50 | 25 / 32 | 12104.05 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
| 40 / 50 | 91 | 83 | 106 | 385 | 160 | 50 | 40 / 50 | 12104.06 |
| 01 | 1 | - | ||||
|
|
||||||||||||||||
Per il funzionamento di un filtro risciacquabile occorre prevedere uno scarico.
Per la capacità di scarico vedi la scheda tecnica sulla pagina del prodotto nell'online-shop.
CAD / BIM
| Descrizione | Redfil risciacquabile |
| Dimensione |
|
| Numero di articolo |
12104.05
|
