2 Componenti di sistema

2.1 Pressfitting Optipress

Per il montaggio è disponibile una gamma di pressfitting estremamente ampia (curve, gomiti, pezzi a Ti, riduzioni, collegamenti fissi, raccordi ecc.).

2.1.1 Materiali e caratteristiche dei pressfitting

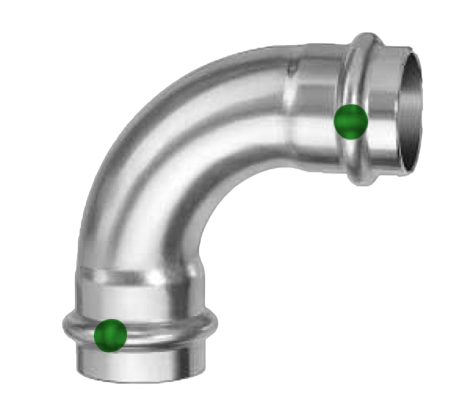

Pressfitting Optipress	Materiale	Certificazione	Dimensioni	Caratteristiche

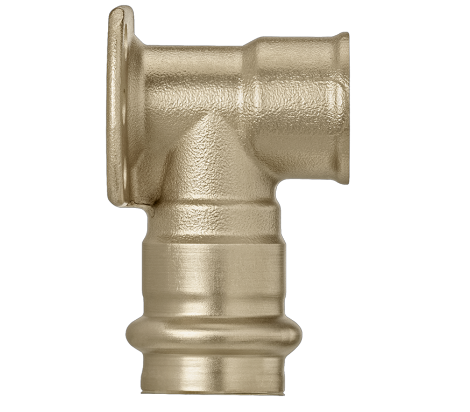

Pressfitting in bronzo	Rotguss CC246E	Certificazione per acqua potabile e altre applicazioni	fino a Ø 54	Materiale per impiego universale senza piombo Combinabile con tutti i materiali d’installazione Resistente alla corrosione
Pressfitting in acciaio inossidabile	Acciaio inossidabile 1.4401/1.4404	Certificazione per acqua potabile e altre applicazioni	fino a Ø 108	Materiale in acciaio austenitico altamente legato Cr-Ni-Mo Resistente alla corrosione

Pressfitting Optipress

Materiale

Certificazione

Dimensioni

Caratteristiche

Pressfitting in bronzo

Rotguss CC246E

Certificazione per acqua potabile e altre applicazioni

fino a Ø 54

Materiale per impiego universale
senza piombo
Combinabile con tutti i materiali d’installazione
Resistente alla corrosione

Pressfitting in acciaio inossidabile

Acciaio inossidabile 1.4401/1.4404

Certificazione per acqua potabile e altre applicazioni

fino a Ø 108

Materiale in acciaio austenitico altamente legato Cr-Ni-Mo
Resistente alla corrosione

2.1.2 Materiali e caratteristiche degli anelli di tenuta

Anello di tenuta	Materiale	Certificazione	Dimensioni	Caratteristiche

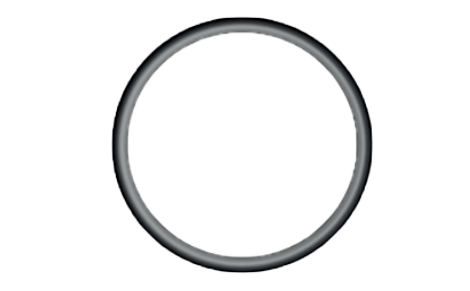

Anello di tenuta EPDM	EPDM	Certificato SVGW per impianti di acqua potabile Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione) Per impianti sprinkler a umido a norma VdS Certificato per l’impiego di ossigeno e acetilene	fino a Ø 108	Resistenza molto elevata a medi come acqua, miscele di acqua/glicole ecc. Resistenza molto elevata all’ozono Resistente a un carico permanente fino a 95 °C Resistenza a temperature fino a 180 °C per breve tempo (ad es. collettori tubolari per solare termico)

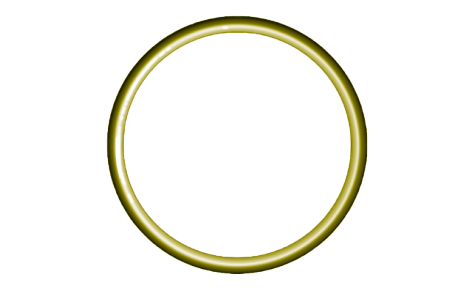

Anello di tenuta HNBR (giallo)	HNBR	Certificato SVGW per impianti a gas (gas naturale, gas liquido) Certificato per l’impiego di ossigeno e acetilene	fino a Ø 108	Adatto specificamente per impianti a gas con gas naturale (metano) e gas liquido (propano/butano) Resistenza molto elevata agli olii minerali e ai carburanti come olio per motori, olio per riscaldamento e olio diesel Adatto per l’impiego con elio

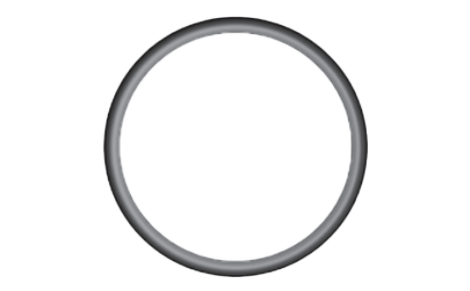

Anello di tenuta FKM	HNBR	Per impianti sprinkler a norma VdS, a umido e a secco	fino a Ø 108	Resistenza molto elevata a olio e sostanze chimiche Poco indicato per acqua e vapore ad alte temperature

Anello di tenuta

Materiale

Certificazione

Dimensioni

Caratteristiche

Anello di tenuta EPDM

EPDM

Certificato SVGW per impianti di acqua potabile
Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)
Per impianti sprinkler a umido a norma VdS
Certificato per l’impiego di ossigeno e acetilene

fino a Ø 108

Resistenza molto elevata a medi come acqua, miscele di acqua/glicole ecc.
Resistenza molto elevata all’ozono
Resistente a un carico permanente fino a 95 °C
Resistenza a temperature fino a 180 °C per breve tempo (ad es. collettori tubolari per solare termico)

Anello di tenuta HNBR (giallo)

HNBR

Certificato SVGW per impianti a gas (gas naturale, gas liquido)
Certificato per l’impiego di ossigeno e acetilene

fino a Ø 108

Adatto specificamente per impianti a gas con gas naturale (metano) e gas liquido (propano/butano)
Resistenza molto elevata agli olii minerali e ai carburanti come olio per motori, olio per riscaldamento e olio diesel
Adatto per l’impiego con elio

Anello di tenuta FKM

HNBR

Per impianti sprinkler a norma VdS, a umido e a secco

fino a Ø 108

Resistenza molto elevata a olio e sostanze chimiche
Poco indicato per acqua e vapore ad alte temperature

Per richieste relative ai campi d’impiego e alle applicazioni: www.nussbaum.ch/richiesta-resistenza-materiali

2.2 Tubi in acciaio inossidabile Optipress

Per le installazioni con Optipress-Aquaplus, a seconda dell’applicazione e del campo d’impiego sono disponibili tre diversi tubi di sistema in acciaio inossidabile nudo, saldati al laser in atmosfera di gas inerte.

I tubi sono prodotti in conformità a DIN 17440/17455.

Le schede tecniche dei prodotti Nussbaum sono disponibili sulle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

2.2.1 Materiali e caratteristiche

Tubo Optipress	Materiale	Certificazione	Contrassegno di sistema
Optipress-Tubo 1.4521 81082, 81102	Acciaio inossidabile 1.4521	Certificato per acqua potabile	Cappuccio di chiusura verde Linea continua verde
Optipress-Tubo 1.4401/1.4404 81080	Acciaio inossidabile 1.4401/1.4404	Certificato per acqua potabile	Cappuccio di chiusura giallo
Optipress-Tubo 1.4520 81081, 81101	Acciaio inossidabile 1.4520	Non per acqua potabile Certificazione secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)	Cappuccio di chiusura nero Linea continua nera

Tubo Optipress

Materiale

Certificazione

Contrassegno di sistema

Optipress-Tubo 1.4521

81082, 81102

Acciaio inossidabile 1.4521

Certificato per acqua potabile

Cappuccio di chiusura verde
Linea continua verde

Optipress-Tubo 1.4401/1.4404

81080

Acciaio inossidabile 1.4401/1.4404

Certificato per acqua potabile

Cappuccio di chiusura giallo

Optipress-Tubo 1.4520

81081, 81101

Acciaio inossidabile 1.4520

Non per acqua potabile

Certificazione secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione)

Cappuccio di chiusura nero
Linea continua nera

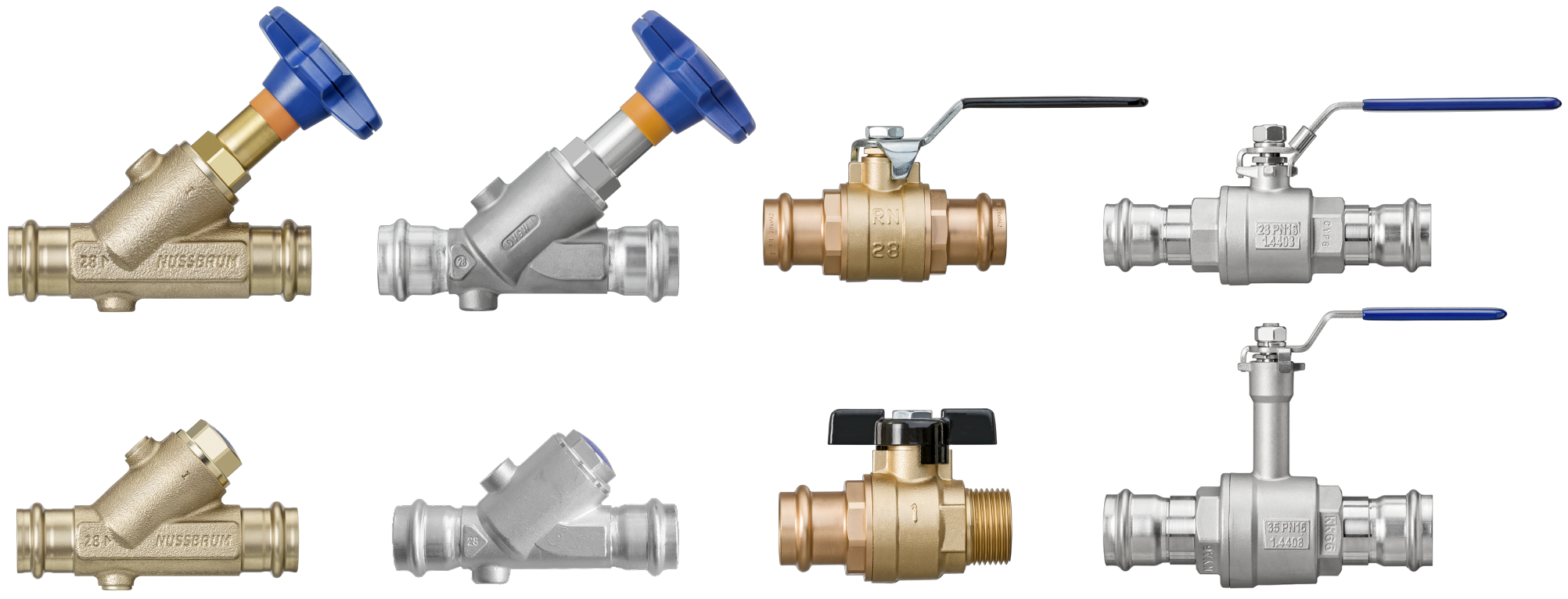

2.3 Rubinetteria di sistema Optipress

La Nussbaum offre un’ampia gamma di rubinetteria con manicotti da pressare fissi nelle dimensioni da DN 12 a DN 50. Oltre alla rubinetteria di sistema con manicotti a pressare integrati, la Nussbaum offre una vasta selezione di rubinetteria con altri tipi di connessioni, anche di dimensioni maggiori.

Le schede tecniche dei prodotti della Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop sul sito www.nussbaum.ch.

2.4 Raccordi

Le istruzioni per la realizzazione di un collegamento Optipress sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.1.007.

Raccordo a pressare Optipress-Aquaplus con Ø da 15 a 54 mm

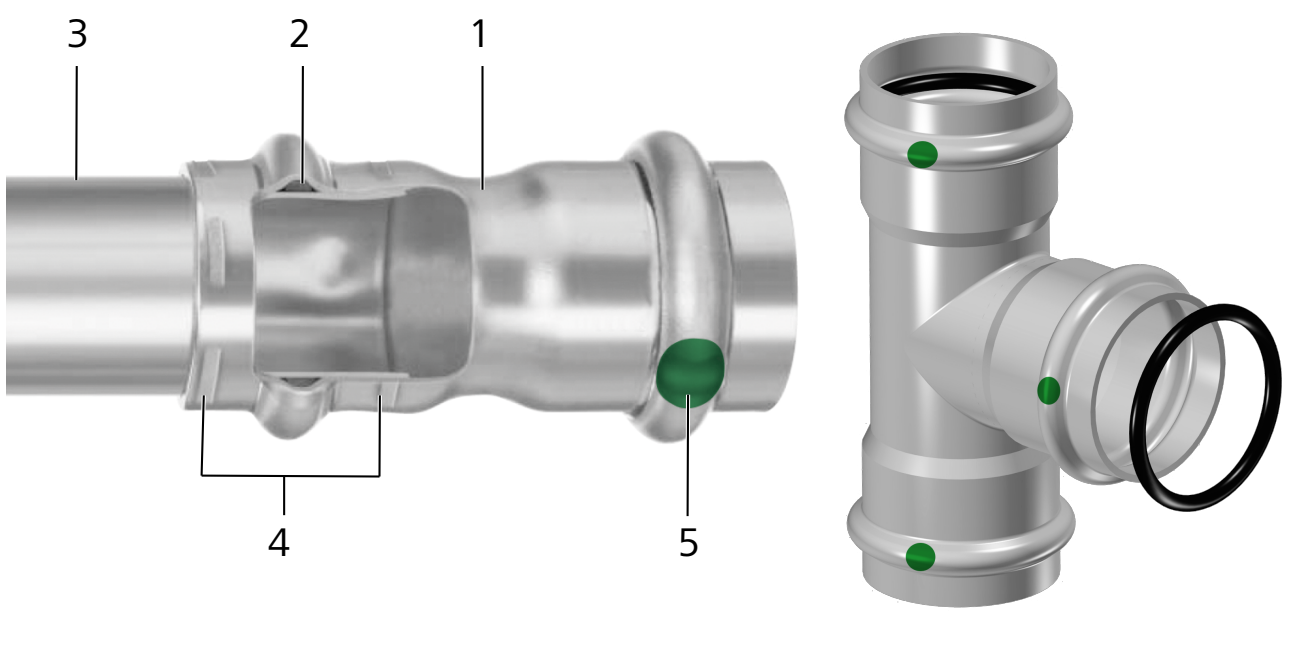

(1) Fitting, (2) Anello di tenuta, (3) Tubo, (4) Doppia pressatura, (5) Contrassegno punto di sicurezza SC

Rigidità e accoppiamento geometrico
Punto di sicurezza SC, per massima sicurezza
- Non pressato: mancanza di tenuta visibile
- Pressato: tenuta affidabile

Raccordo a pressare Optipress-Aquaplus XL Ø 64.0, 76.1, 88.9 e 108.0 mm

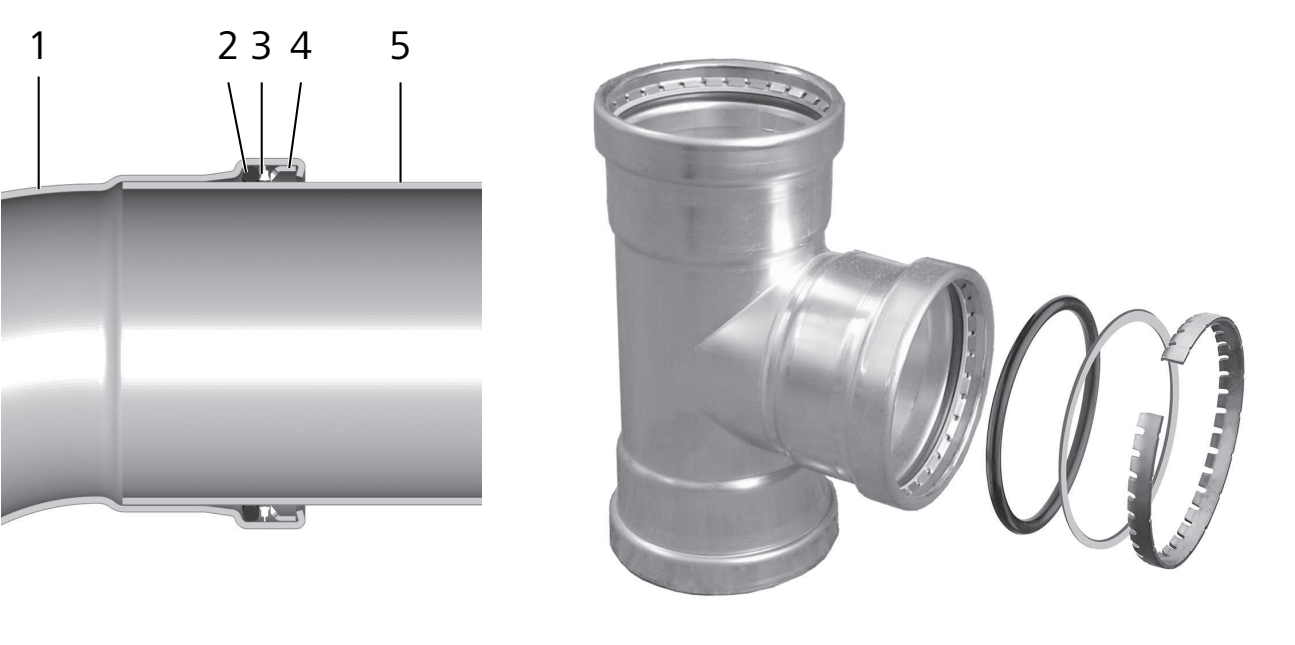

(1) Fitting, (2) Anello di tenuta, (3) Anello divisorio, (4) Anello di ancoraggio, (5) Tubo

Rigidità e accoppiamento geometrico
Punto di sicurezza SC, per massima sicurezza
- Non pressato: mancanza di tenuta visibile
- Pressato: tenuta affidabile

2.5 Utensili

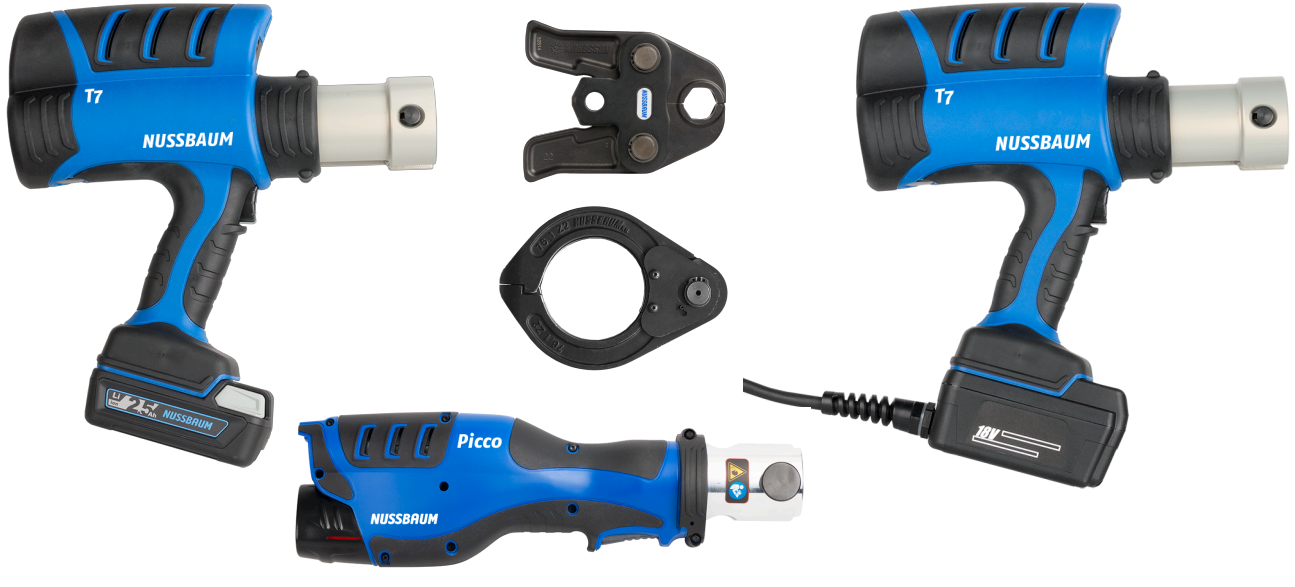

Pressatrici, ganasce e anelli di pressatura Nussbaum

Per una garanzia di sistema completa sui raccordi a pressare devono essere utilizzati esclusivamente ganasce e anelli di pressatura Nussbaum.

Le caratteristiche meccaniche e la tenuta del raccordo a pressare sono determinate dalla geometria di pressatura delle ganasce di sistema della Nussbaum.
