Istruzioni di montaggio - Addolcitore d’acqua Aquapro-Vita Compact
3.1 Operazioni preliminari al montaggio
- Trasportare e disimballare con cautela i componenti dell’impianto.
- Accertarsi che tutti i componenti siano presenti e non siano danneggiati.
- Accertarsi che tutto il materiale d’installazione aggiuntivo necessario sia presente.
- Smaltire correttamente o riciclare i cartoni e i pallet non riutilizzabili. Questo compito non fa parte della messa in servizio a cura del Servizio d’assistenza della
Nussbaum .
3.2 Montaggio della conduttura di scarico
Per poter collegare la conduttura di lavaggio e lo scarico di troppopieno dʼemergenza è necessario preparare la conduttura di scarico. La portata di scarico da assorbire ammonta a max. 4 l/min dalla conduttura di lavaggio e a max. 3 l/min dallo scarico di troppopieno d’emergenza.
Requisiti:
- La conduttura di scarico è adeguatamente dimensionata per assorbire la portata di scarico (SN 592000).

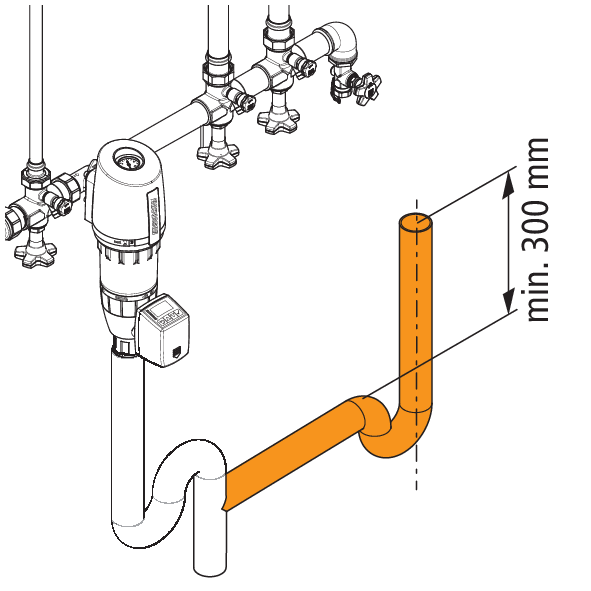

- Il tratto di caduta verticale è lungo almeno 300 mm.
- Montare lo scarico in modo tale che la distanza dal raccordo acqua di lavaggio sulla valvola di comando o dallo scarico di troppopieno dʼemergenza sul serbatoio del sale ammonti a max. 2 m.

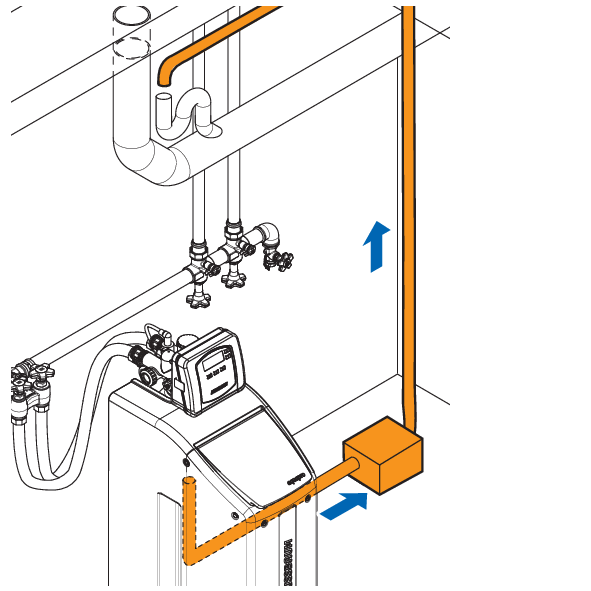

- Installare un impianto di sollevamento in caso di raccordi di canalizzazione posti a unʼaltezza maggiore, in modo tale da assorbire la portata di scarico dallo scarico di troppopieno dʼemergenza del serbatoio del sale. Se lo scarico è posizionato a più di 1.5 m al di sopra della valvola di comando, l’impianto di sollevamento deve assorbire anche la portata di scarico della conduttura di lavaggio poiché la pressione di quest’ultima non è più sufficiente.

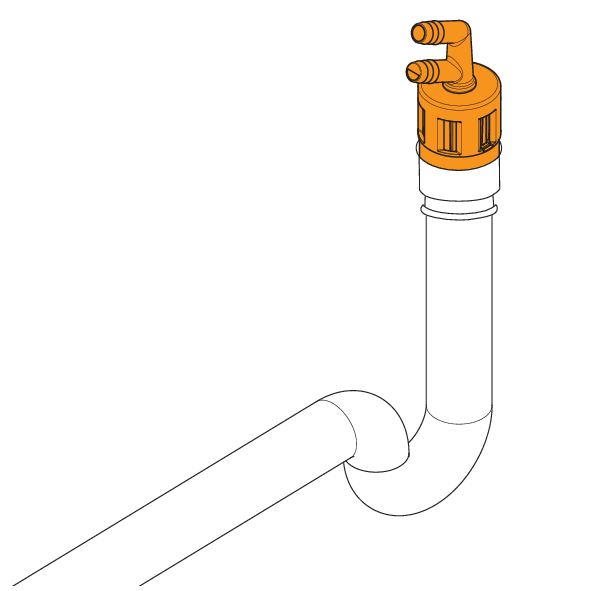

- Collegare il raccordo acqua di lavaggio fornito in dotazione 19098 alla conduttura di scarico.
Compra ora
3.3 Montaggio del set di allacciamento
Per collegare l’addolcitore d’acqua alla linea di distribuzione principale si può scegliere tra due possibilità:
3.3.1 Montaggio diretto del set di allacciamento
Requisiti:
- Il filtro fine è montato a monte del set di allacciamento.
- A monte del filtro fine è montato un riduttore di pressione. In alternativa: il filtro fine contiene un componente di riduzione della pressione (Redfil).
- Assemblare il set di allacciamento 19180/19181: collegare correttamente il set di allacciamento alla flangia di allacciamento (👉 Realizzare collegamenti a flangia).

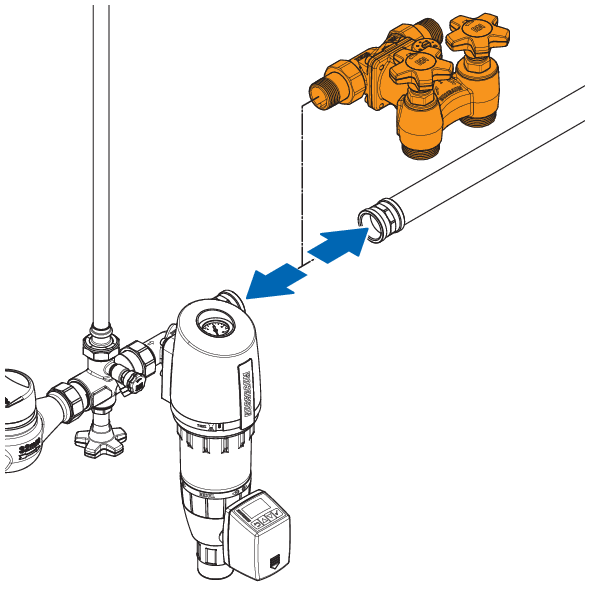

- Inserire il set di allacciamento con la flangia di allacciamento direttamente nella linea di distribuzione principale.
- Accertarsi che il set di allacciamento sia chiuso.
Compra ora
3.3.2 Montaggio del set di allacciamento con flangia Y
Nota
Danni all’addolcitore d’acqua dovuti a montaggio errato
Se si invertono le posizioni del filtro fine e del set di allacciamento, la sporcizia può penetrare nell’addolcitore d’acqua oppure l’acqua grezza può scorrere nell’addolcitore d’acqua con una pressione eccessiva. Ciò può causare gravi danni all’addolcitore d’acqua.
- Assicurarsi che il filtro fine e il set di allacciamento siano montati correttamente sulla flangia Y.
Requisiti:
- Il filtro fine è smontato.
- A monte della flangia Y è montato un riduttore di pressione. In alternativa: il filtro fine contiene un componente di riduzione della pressione (Redfil).

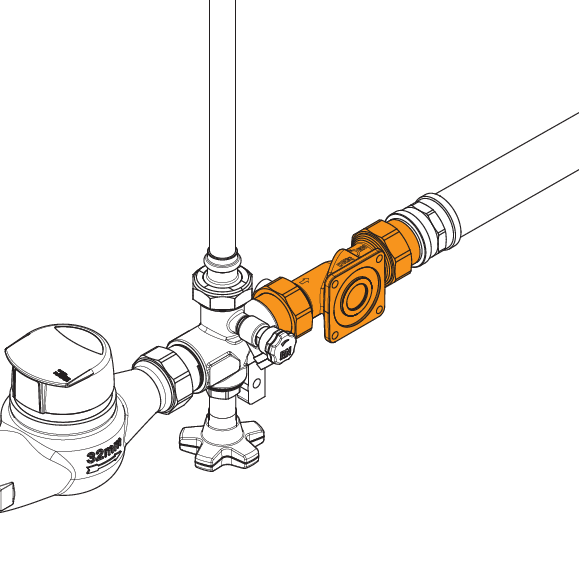

- Montare la flangia di allacciamento 12085 nella linea di distribuzione principale.

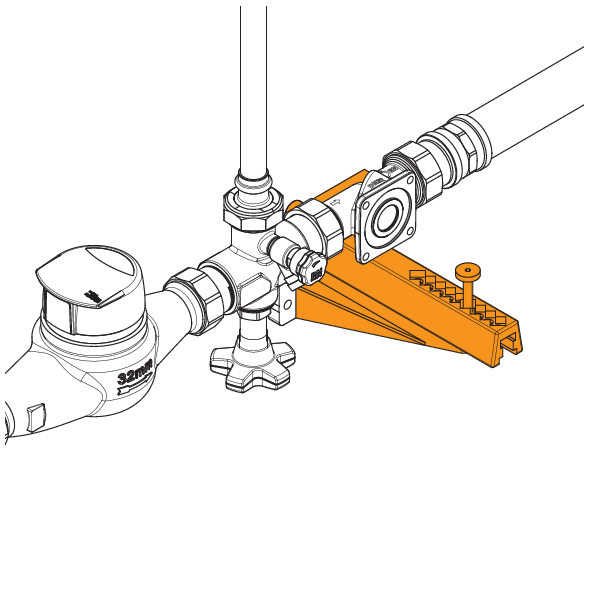

- Montare la mensola 19092.06 alla parete per il supporto della flangia Y.

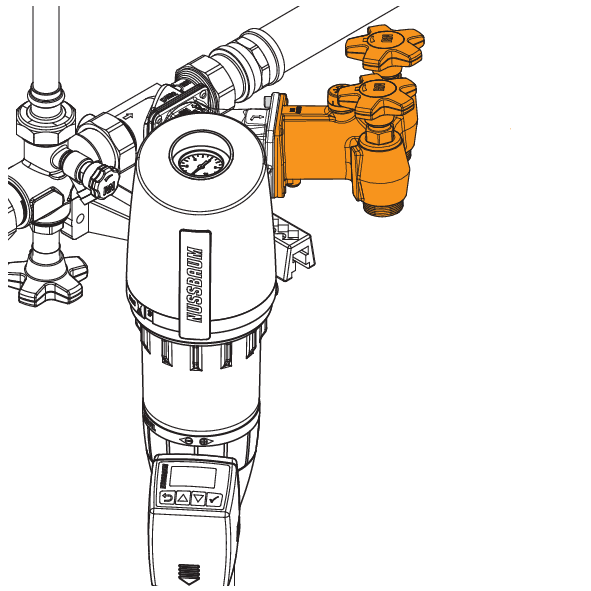

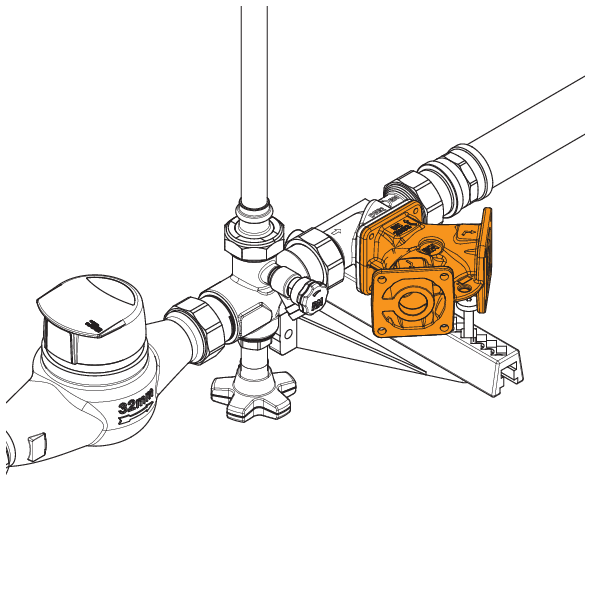

- Montare la flangia Y 19191 sulla flangia di allacciamento 12085.
Eseguire tutti i collegamenti a flangia rispettando la procedura corretta (👉 Realizzare collegamenti a flangia).
- Con una chiave a esagono incassato regolare l’altezza della vite sulla mensola attraverso il foro nella flangia Y, in modo tale che la flangia Y sia completamente in appoggio.

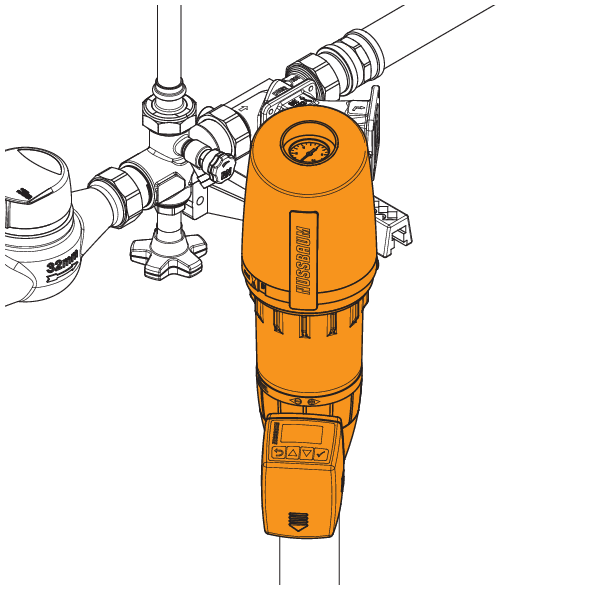

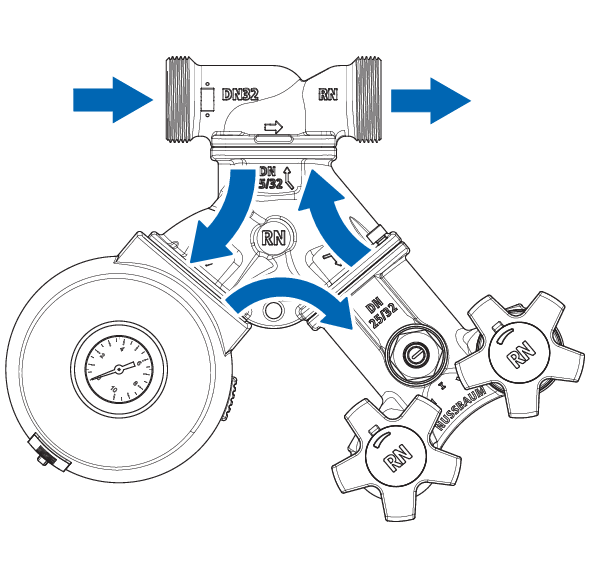

- Montare il filtro fine o il Redfil sulla flangia Y. A tale scopo attenersi alle frecce sulla flangia Y.
- Il montaggio è corretto quando l’acqua grezza scorre dapprima attraverso il filtro fine o il Redfil.
- Accertarsi che il set di allacciamento sia chiuso.
Compra ora
3.3.3 Realizzare collegamenti a flangia
- Prima dell’utilizzo pulire la superficie di tenuta e la guarnizione.
- Assicurarsi che la guarnizione sia posta correttamente sulla superficie di tenuta.

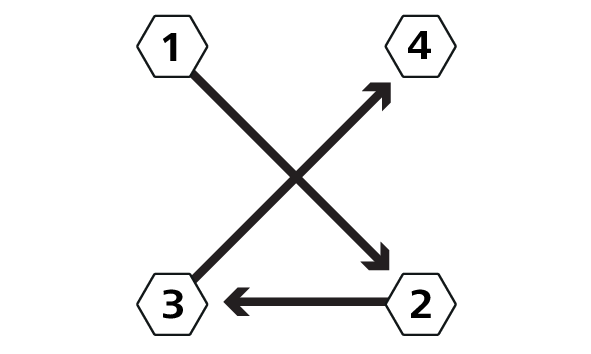

- Realizzare i collegamenti a vite. Utilizzare sempre tutte le viti e serrarle in sequenza a croce (vedi immagine).
3.4 Posizionamento dell’addolcitore d’acqua
Requisiti:
- Il fondo è piano, spazzato e pulito.

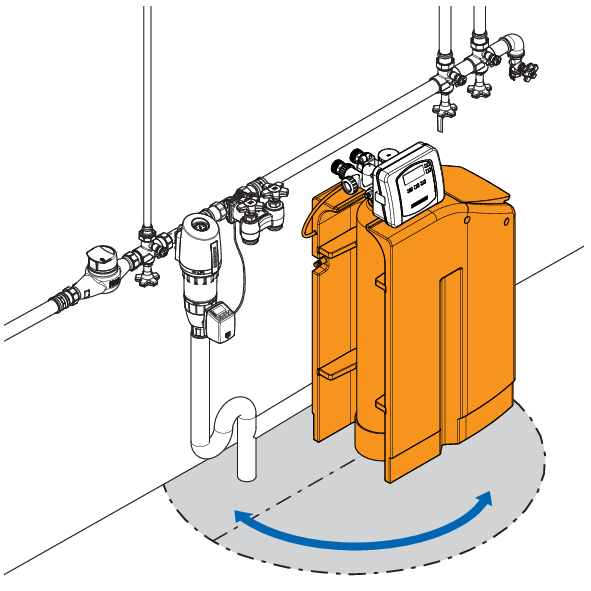

- Posizionare l’impianto di decalcificazione dell’acqua. A seconda della posizione del set di allacciamento e della conduttura di scarico, l’impianto di decalcificazione dell’acqua può essere spostato e ruotato.

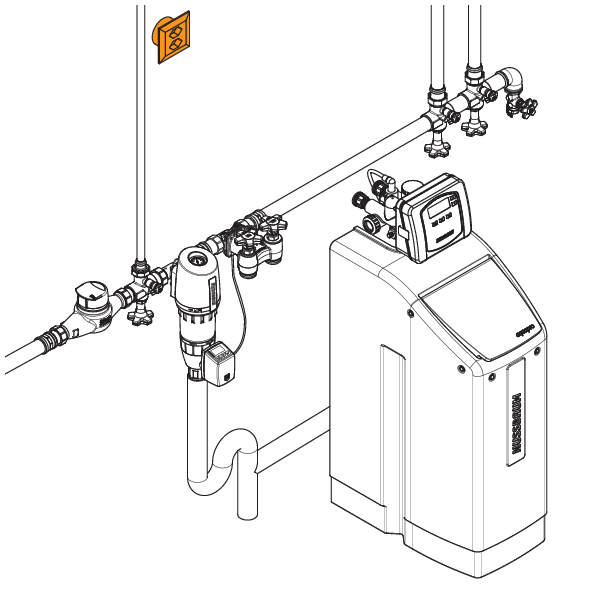

- Accertarsi che sia disponibile una presa elettrica posta a una distanza massima di 4 m dalla valvola di comando. Non collegare l’impianto alla presa elettrica! Se non è installata una presa elettrica adeguata, informare un elettricista.
3.5 Montaggio dei tubi flessibili metallici

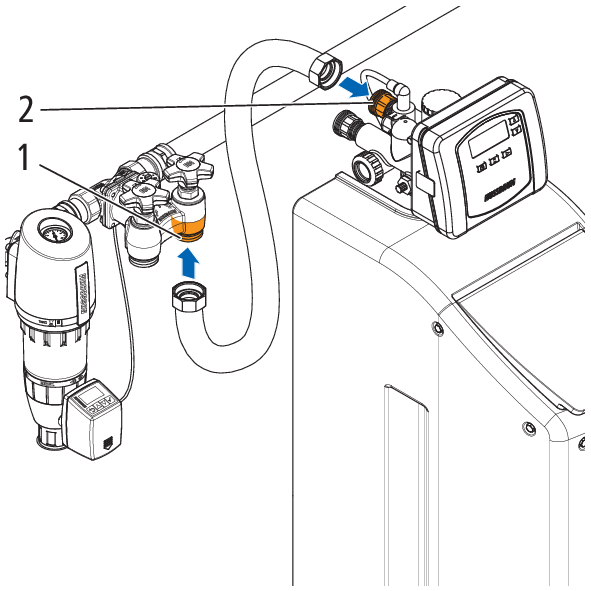

- Collegare il primo tubo flessibile metallico all’uscita acqua grezza (1) del set di allacciamento.
- Collegare l’altra estremità del tubo flessibile metallico all’entrata acqua grezza (2) della valvola di comando.

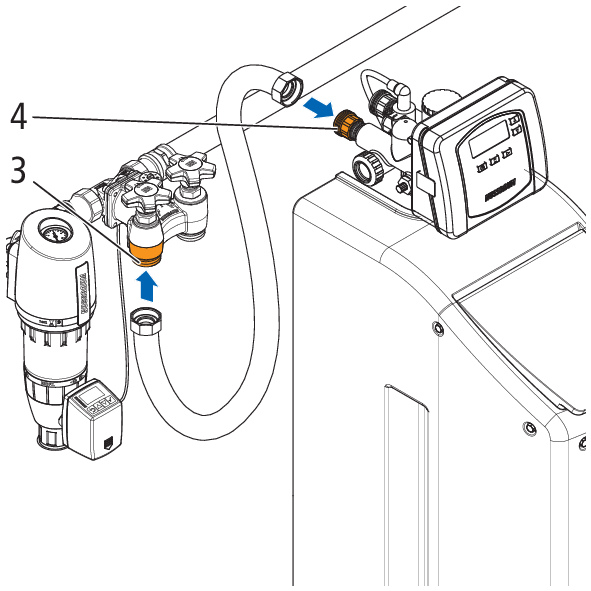

- Collegare il secondo tubo flessibile metallico all’entrata acqua dolce (3) del set di allacciamento.
- Collegare l’altra estremità del tubo flessibile metallico all’uscita acqua dolce (4) della valvola di comando.
Compra ora

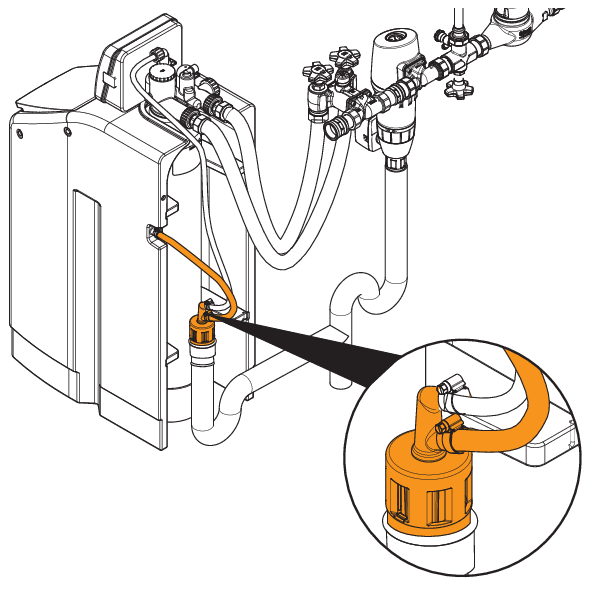

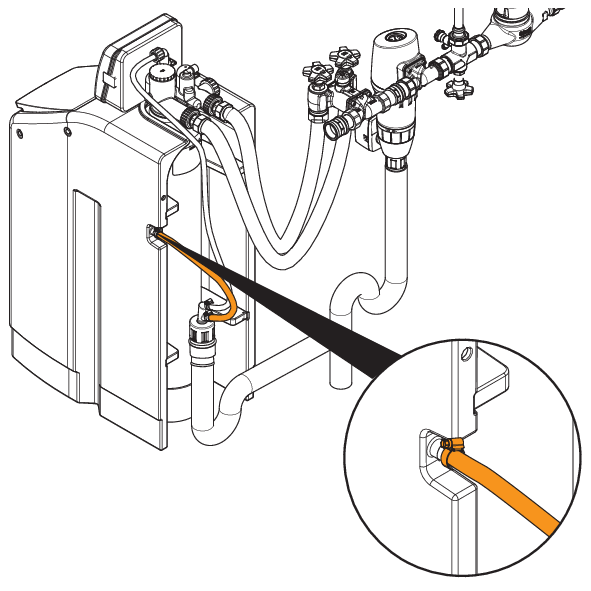

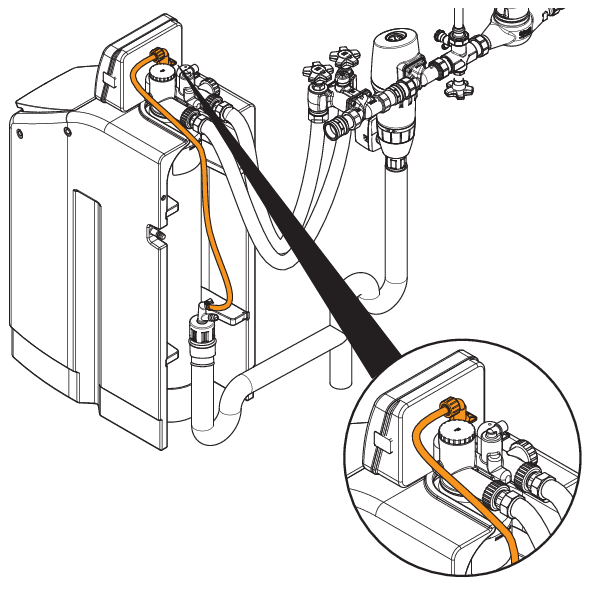

3.6 Collegamento della conduttura di lavaggio

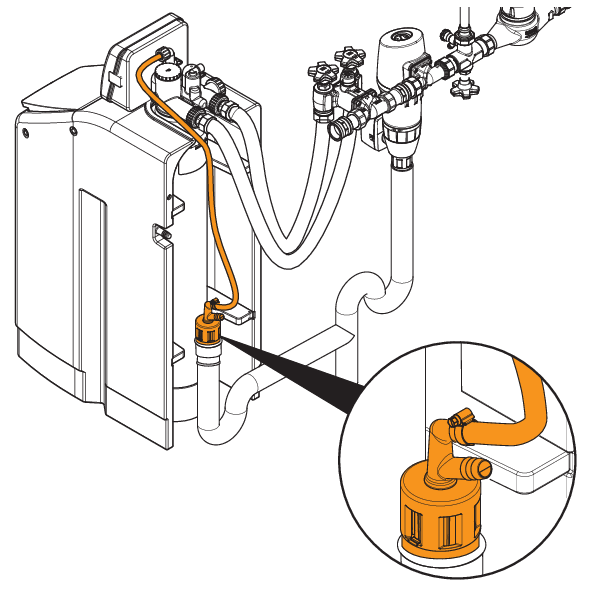

- Collegare il tubo flessibile 22073 al raccordo acqua di lavaggio della valvola di comando e fissarlo con una brida per tubo.
- Accorciare il tubo flessibile alla lunghezza adeguata e mettere da parte il secondo pezzo per collegare lo scarico di troppopieno dʼemergenza.
- Per mezzo del raccordo acqua di lavaggio 19098 collegare il tubo flessibile allo scarico e fissarlo con una brida per tubo.
Compra ora
3.8 Operazioni preliminari alla messa in servizio
Terminata l’installazione, la messa in servizio viene eseguita dal Servizio d’assistenza della
Nota
Non riempire anticipatamente l’impianto
Il riempimento anticipato dell’impianto con acqua, sale rigenerante e altri materiali può sporcare l’impianto e impedirne la messa in servizio.
- Tenere chiuso il set di allacciamento fino alla messa in servizio.
- Non inserire sale rigenerante e altri materiali.
- Compilare il «Modulo per messa in servizio addolcitore d’acqua» e inviarlo al Servizio d’assistenza della
Nussbaum (l’indirizzo è riportato sul modulo). Il modulo può essere scaricato anche da www.nussbaum.ch/assistenza. - Il Servizio d’assistenza della
Nussbaum fissa direttamente con il cliente un appuntamento per la messa in servizio. - Predisporre i sacchi di sale rigenerante per la messa in servizio su un fondo pulito e asciutto in prossimità dell’impianto di decalcificazione dell’acqua.
- Sistemare i componenti aggiuntivi necessari per la messa in servizio ben protetti in prossimità dell’impianto di decalcificazione dell’acqua.
