261.0.089 / V1

5 Montaggio e messa in servizio

5.1 Posizione di montaggio e distanze minime

Per un funzionamento corretto del comando a raggi infrarossi devono essere rispettate le seguenti distanze minime:

  • Rispetto alle pareti antistanti deve essere rispettata una distanza minima di 1'000 mm.

  • In presenza di rivestimenti molto riflettenti (piastrelle lucide, specchi ecc.), la distanza minima rispetto alle pareti antistanti deve essere aumentata a 1'500 mm.

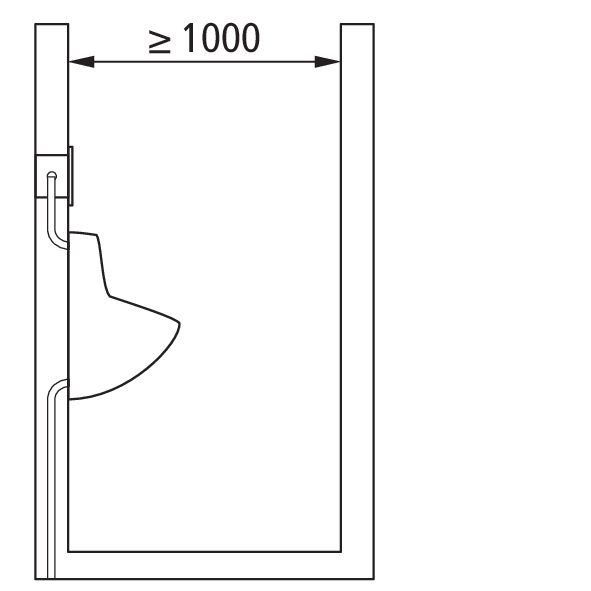

Distanza minima del comando a raggi infrarossi rispetto alla parete antistante

Rispetto agli orinatoi antistanti con comando a raggi infrarossi deve essere rispettata una distanza minima di 1'500 mm.

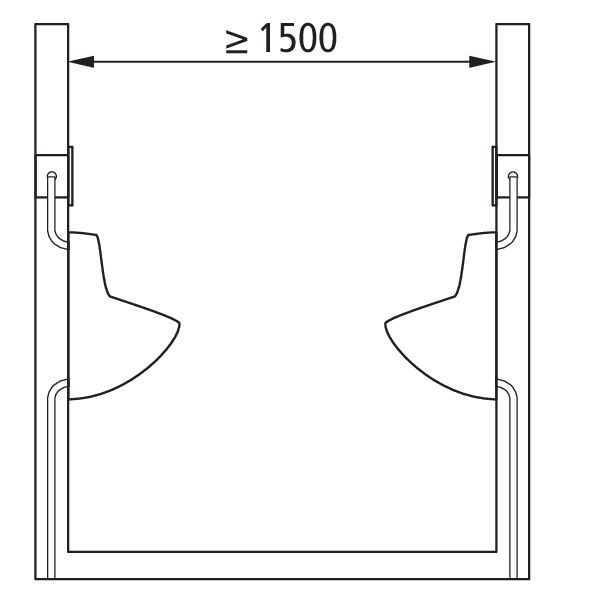

Distanza minima del comando a raggi infrarossi rispetto a un comando a raggi infrarossi antistante

Posizione di montaggio dell’alimentatore:

Secondo le direttive vigenti, l’installazione dell’alimentatore non è consentita nelle zone di protezione 0 e 1 corrispondenti alle zone della doccia e della vasca. La Nussbaum raccomanda di installare l’alimentatore al di fuori delle zone di protezione da 0 a 2.

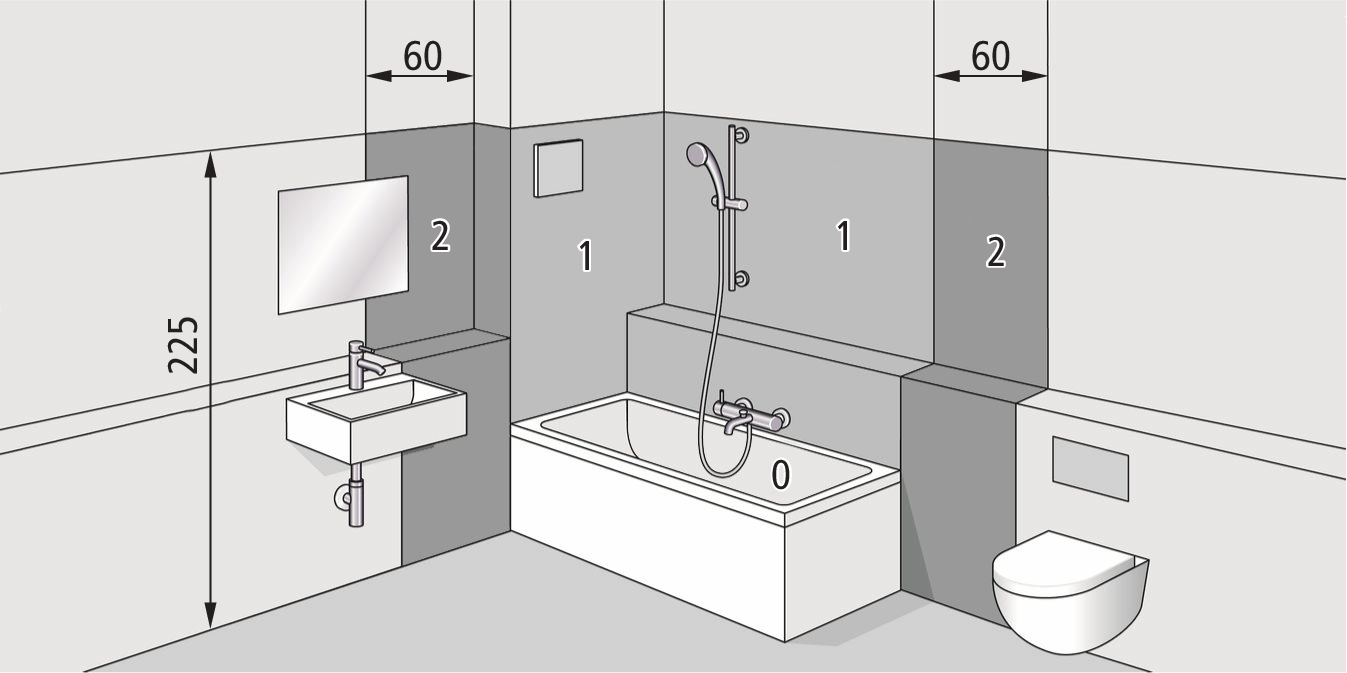

Zone di protezione in locali idrosanitari

Compra ora

5.2 Montaggio della valvola elettromagnetica

Requisiti:

  • Il modulo orinatoio è montato.
  • La preparete è piastrellata.
  • La cassetta d’ispezione è liberamente accessibile.
  • Il vaso orinatoio è montato.

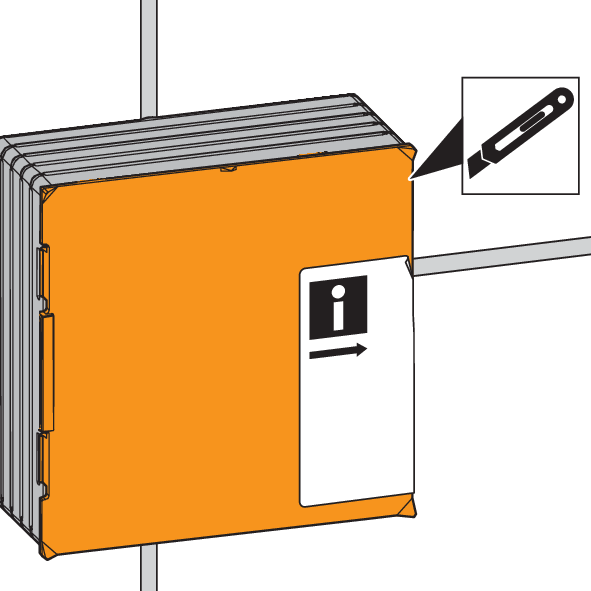

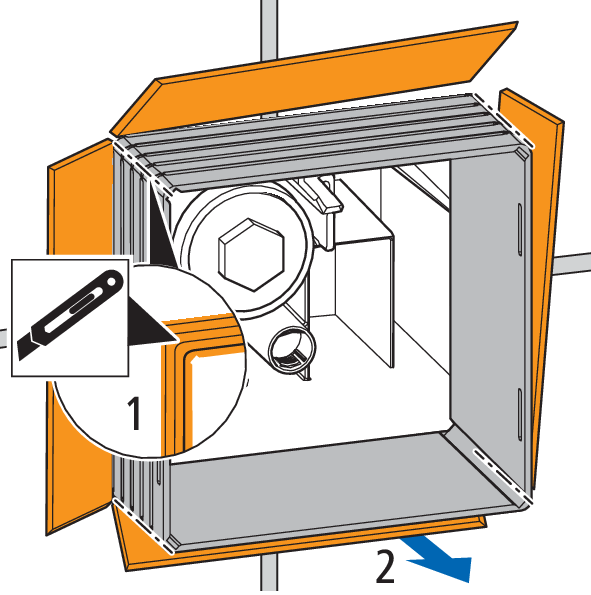

  1. Incidere il nastro adesivo applicato sulla copertura della cassetta d’ispezione.

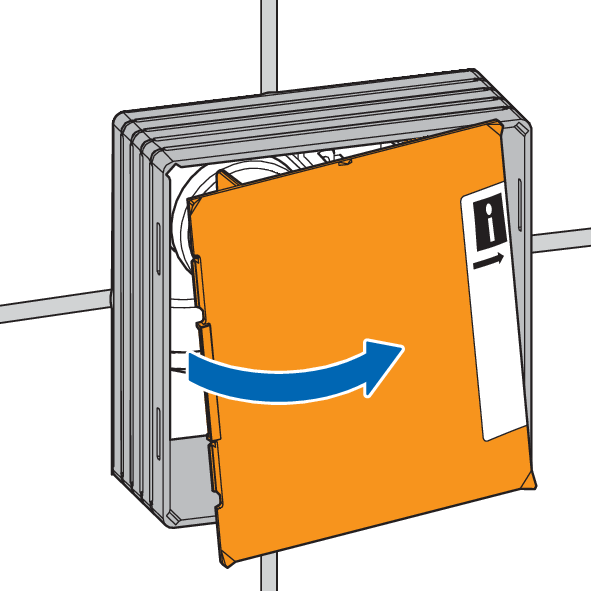

  2. Rimuovere la copertura della cassetta d’ispezione.
  3. Praticare un’incisione in corrispondenza degli angoli della cassetta d’ispezione, quindi piegare verso l’esterno i lati della cassetta d’ispezione a filo delle piastrelle e staccarli.

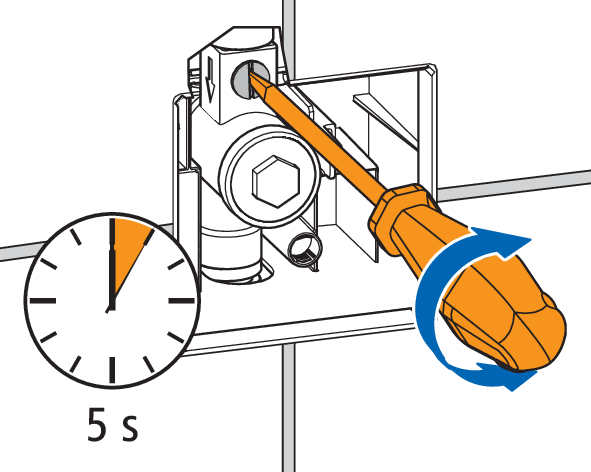

  4. Per lavare la conduttura aprire per qualche minuto il rubinetto di arresto utilizzando un cacciavite.
  5. Chiudere il rubinetto di arresto.

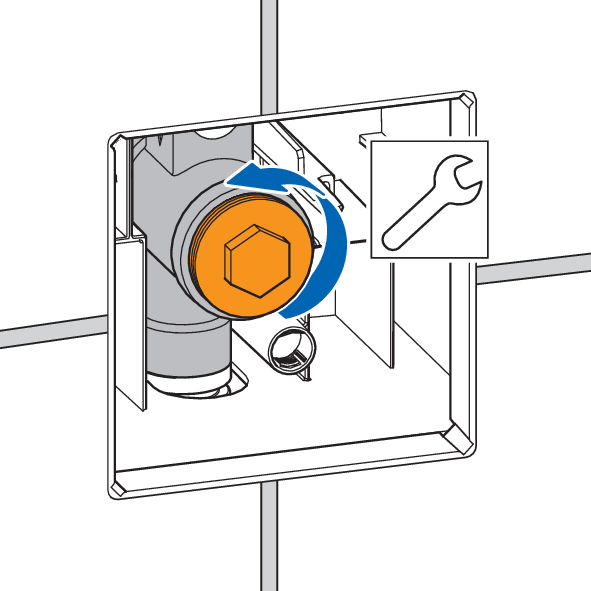

  6. Rimuovere il cappuccio di chiusura.

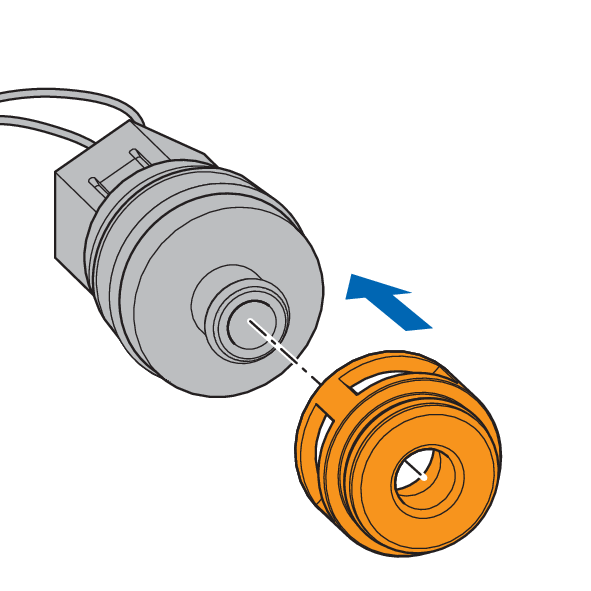

  7. Ingrassare gli elementi di tenuta e posizionare l’adattatore della valvola sulla valvola elettromagnetica prestando attenzione che l’elemento di tenuta sia inserito correttamente nella scanalatura.

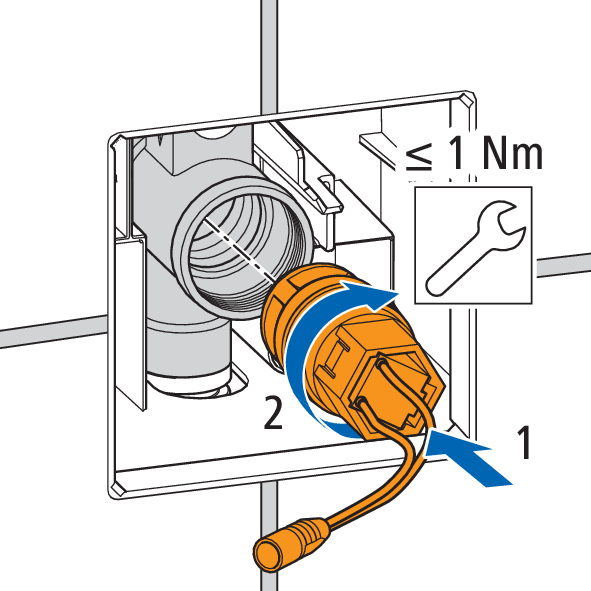

  8. Posizionare la valvola elettromagnetica diritta e ruotarla con cautela fino alla battuta d’arresto (filettatura a passo fine). Successivamente avvitare la valvola elettromagnetica (mis. 27) prestando attenzione a non superare la coppia massima di 1 Nm.

5.3 Montaggio dell’alimentatore

Pericolo

Pericolo

Pericolo di morte dovuto a scossa elettrica!

In caso di contatto con parti sotto tensione sussiste un pericolo diretto di morte dovuto a scossa elettrica. Il danneggiamento dell’isolamento o di singoli componenti può comportare il pericolo di morte.

  • Fare eseguire qualunque intervento sull’impianto elettrico esclusivamente da elettricisti specializzati.
  • Prima di iniziare a lavorare su componenti attivi degli impianti elettrici e dei mezzi di produzione mettere i componenti fuori tensione e assicurare l’assenza di tensione per l’intera durata dei lavori.

Requisiti:

  • L’alimentazione elettrica a 230 V è predisposta a cura del committente.
  • La posizione di montaggio dell’alimentatore è conforme ai requisiti specificati in «Posizione di montaggio dell’alimentatore», 👉 Posizione di montaggio e distanze minime.
  • Il cavo di collegamento non è sotto tensione.

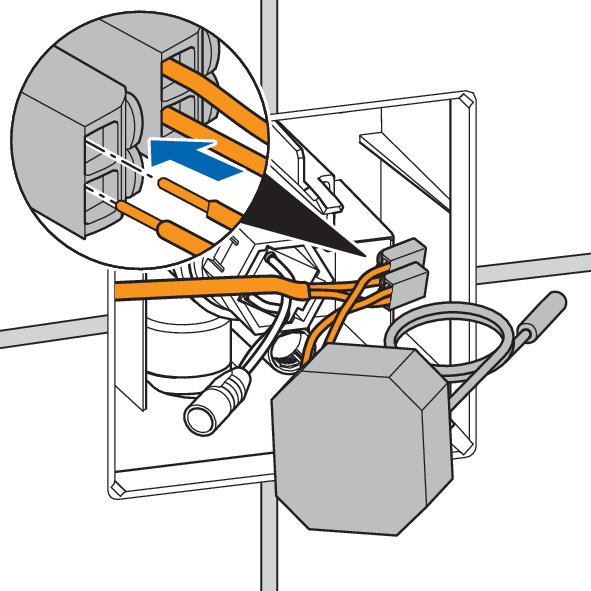

  1. Inserire i cavi nei morsetti.
  2. Inserire l’alimentatore nell’apertura d’ispezione.

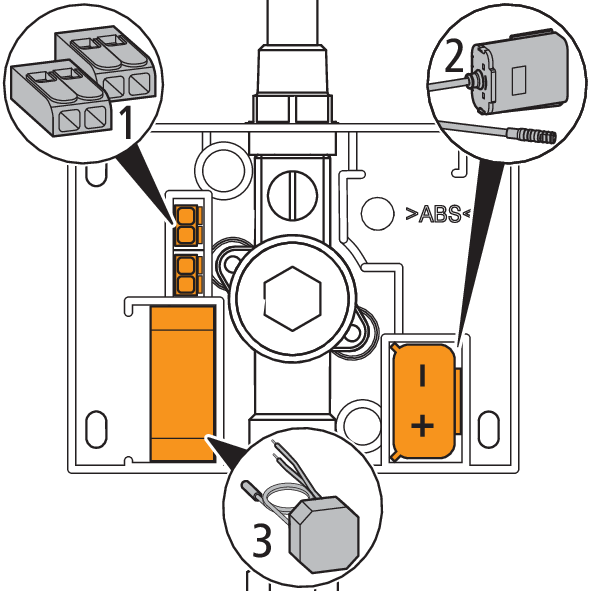

  3. Posizionare l’alimentatore (3), il vano batteria (2) e i morsetti (1).

5.4 Montaggio del comando a raggi infrarossi Public 12

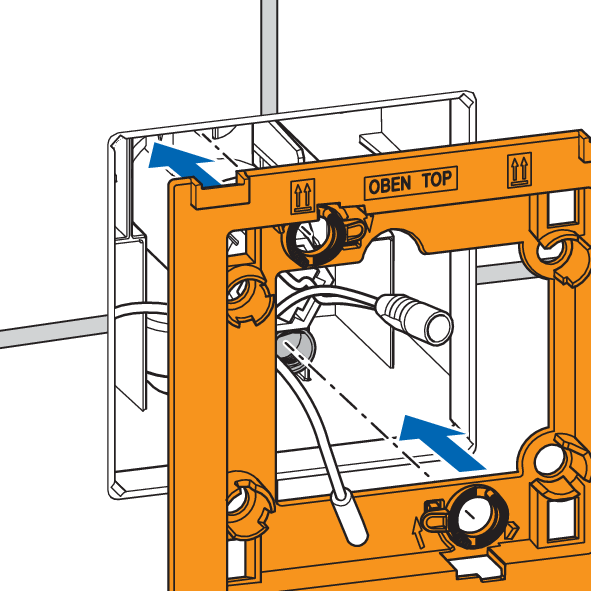

  1. Applicare il telaio di montaggio.

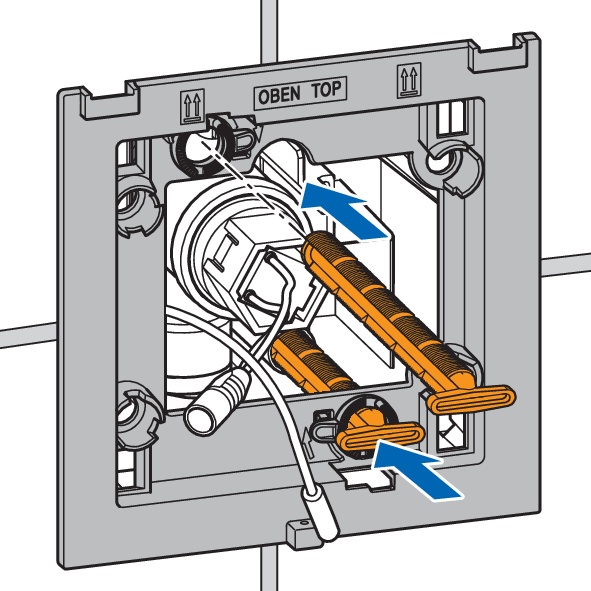

  2. Inserire i perni di bloccaggio.

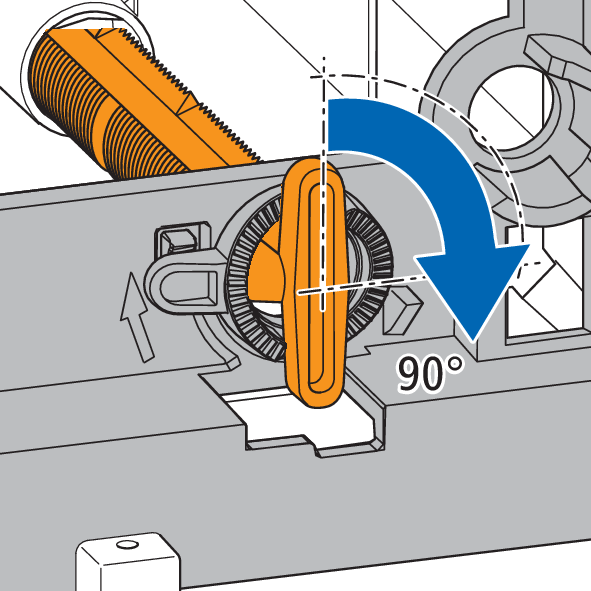

  3. Ruotare i perni di bloccaggio di 90° in senso antiorario.
  4. Allineare il telaio di montaggio.

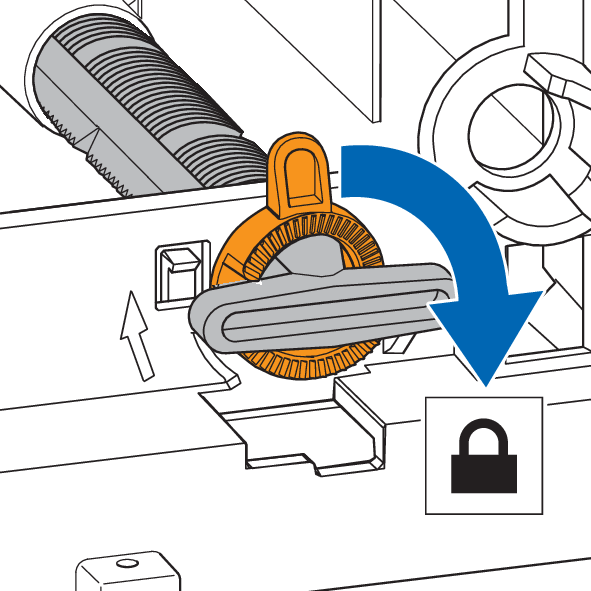

  5. Per fissare i perni di bloccaggio ruotare gli anelli di sicurezza in senso orario.

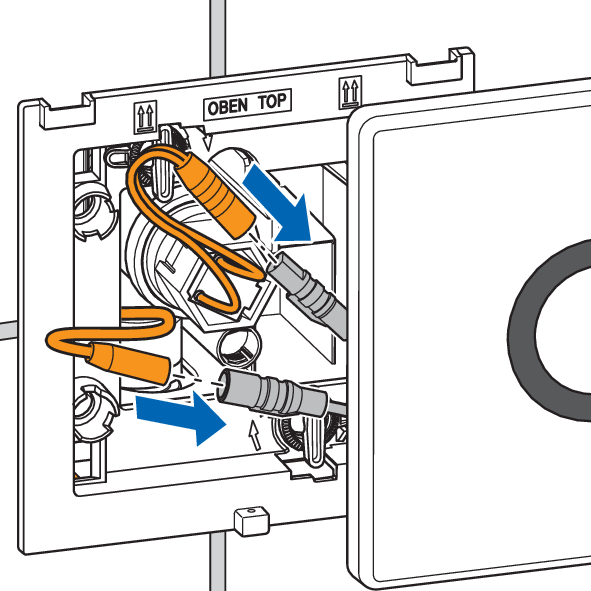

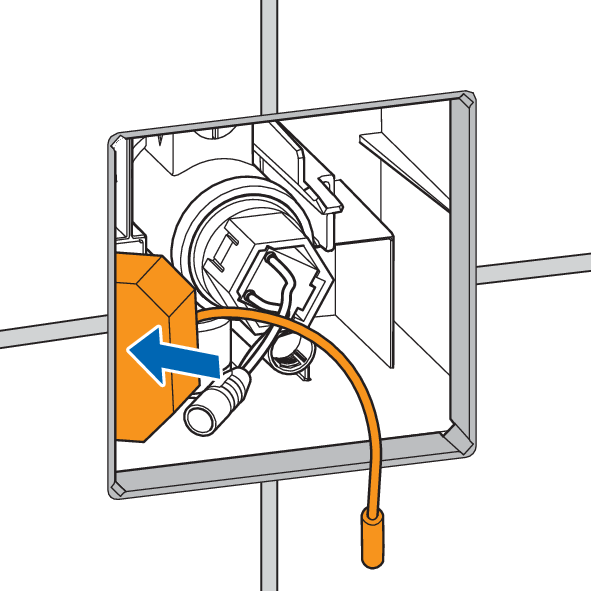

  6. Collegare la valvola elettromagnetica e l’alimentatore al comando.
  7. Nota

    Nota

    Per evitare di entrare nell’area di rilevamento del comando a raggi infrarossi mantenersi a lato della piastra di comando.


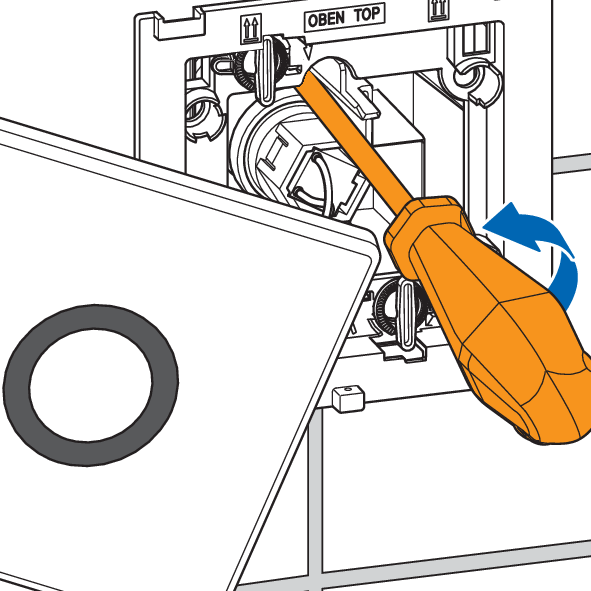

  8. Aprire il rubinetto di arresto.

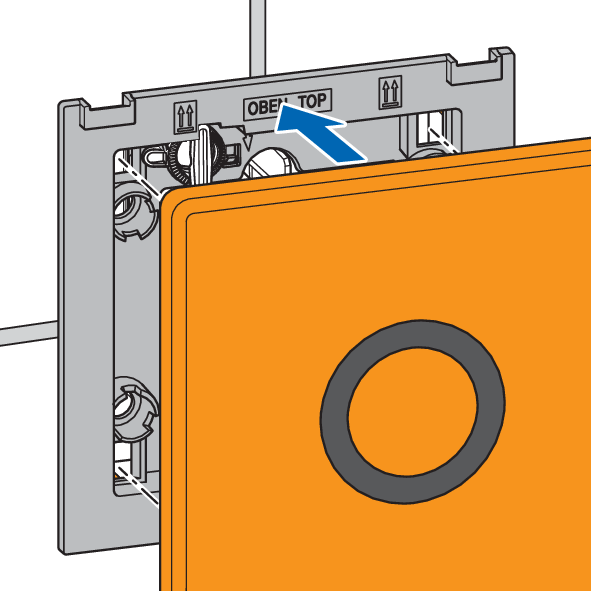

  9. Applicare la piastra di comando.
    • Il comando a raggi infrarossi viene calibrato (ca. 60 secondi). Durante la procedura, la piastra di comando si illumina con luce rossa.

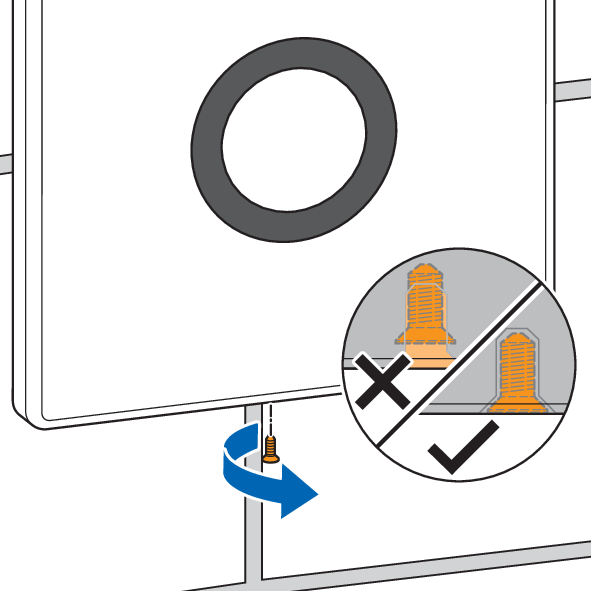

  10. Avvitare la piastra di comando.
  • Il comando a raggi infrarossi Public 12 è pronto all’uso.

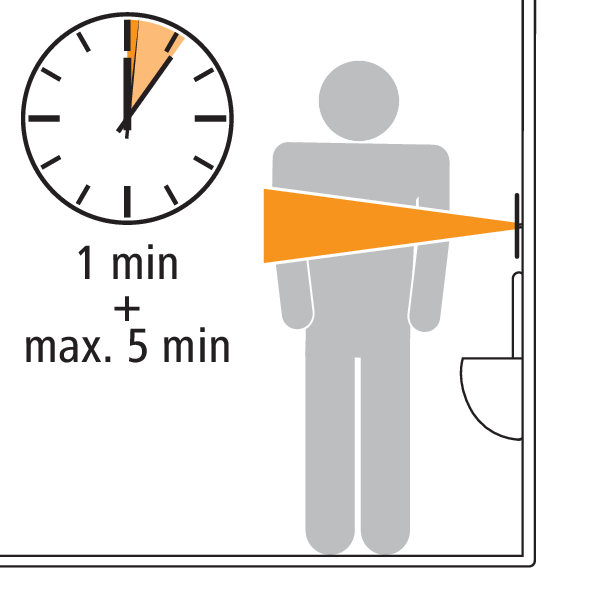

Dopo 60 secondi, la piastra di comando è pronta all’uso. La calibrazione può tuttavia richiedere ancora 5 minuti. Durante la procedura, la piastra di comando si illumina ogni 10 secondi.

Compra ora

5.5 Impostazione del risciacquo

Sul comando a raggi infrarossi Public 12, tramite gli interruttori DIP del comando possono essere impostati quattro parametri:

  • Portata

  • Durata del risciacquo

  • Risciacquo igienico

  • «Coperchio davanti al sensore»

info-icon

Le impostazioni devono essere effettuate in assenza di corrente (stato non collegato).

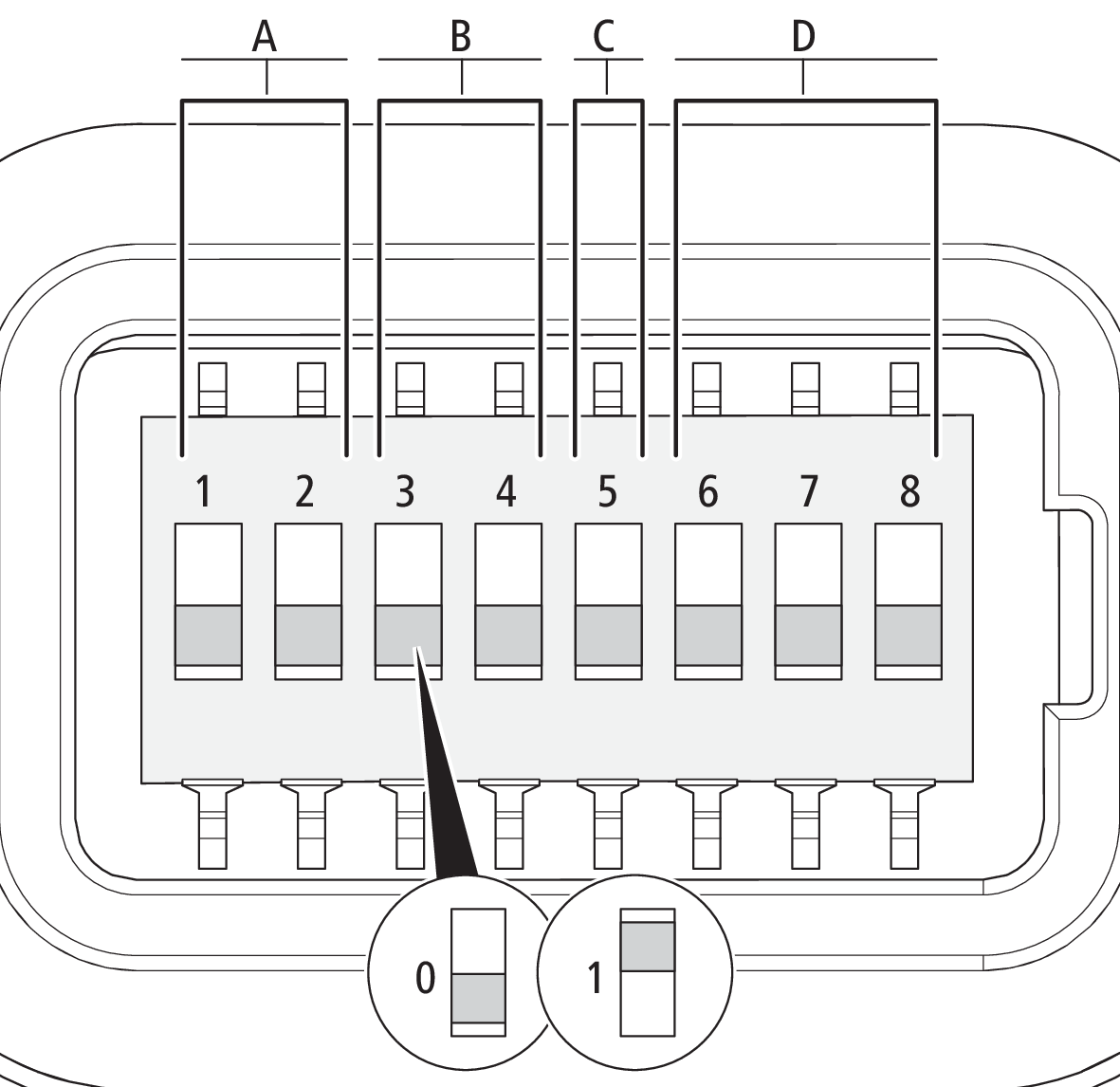

Assegnazione degli interruttori DIP del comando a raggi infrarossi

A

Impostazione della portata del sensore a infrarossi (interruttori 1 … 2)

B

Impostazione della durata del risciacquo (interruttori 3 … 4)

C

Disattivazione della funzione «Coperchio davanti al sensore» (interruttore 5)

D

Impostazione dell’intervallo del risciacquo igienico (interruttori 6 … 8)

0

Posizione degli interruttori DIP: OFF

1

Posizione degli interruttori DIP: ON

5.5.1 Impostazione del sensore a infrarossi

Portata [mm]

Posizione interruttore 1

Posizione interruttore 2

Ridotta

ca. 400

0

1

Media

ca. 450 (impostazione di fabbrica)

0

0

Grande

ca. 490

1

0

Media

ca. 450

1

1

Impostazione della portata (A, interruttori 1 … 2)

«Coperchio davanti al sensore»

Posizione interruttore 5

OFF (impostazione di fabbrica)

0

ON

1

Impostare la funzione «Coperchio davanti al sensore» (C, interruttore 5)

5.5.2 Impostazione della durata del risciacquo

Durata del risciacquo [s]

Posizione interruttore 3

Posizione interruttore 4

2

0

1

5

1

0

10 (impostazione di fabbrica)

0

0

15

1

1

Impostare la durata del risciacquo (B, interruttori 3 … 4)

5.5.3 Impostazione del risciacquo igienico

Intervallo [h]

Posizione interruttore 6

Posizione interruttore 7

Posizione interruttore 8

1

0

0

1

12

0

1

0

24 (impostazione di fabbrica)

0

0

0

72

0

1

1

168

1

0

0

OFF

1

1

1

Impostare il risciacquo igienico (D, interruttori 6 … 8)
