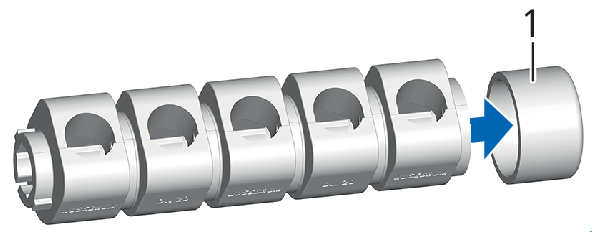

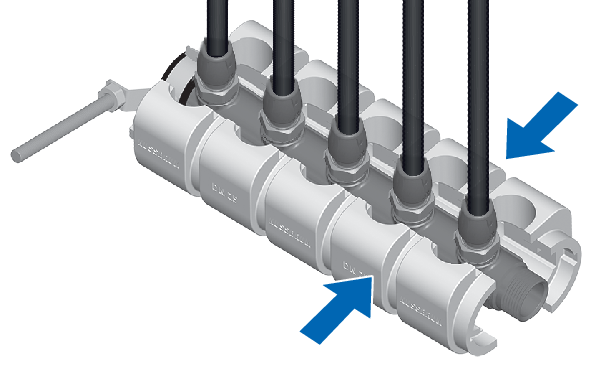

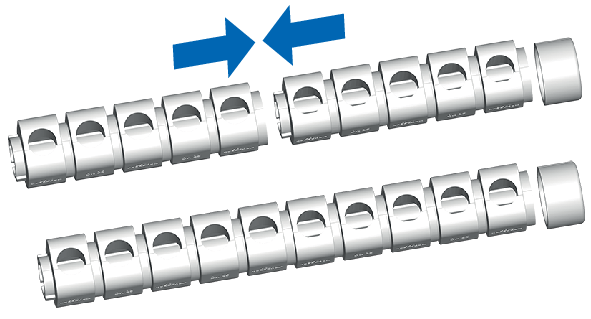

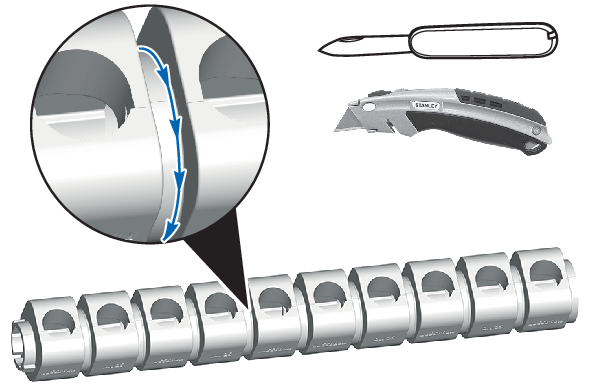

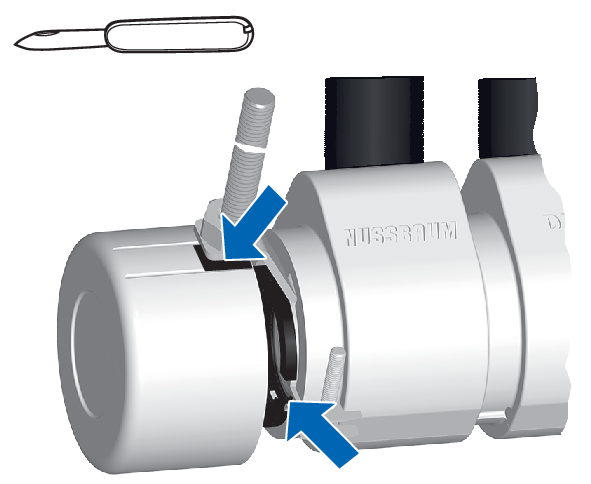

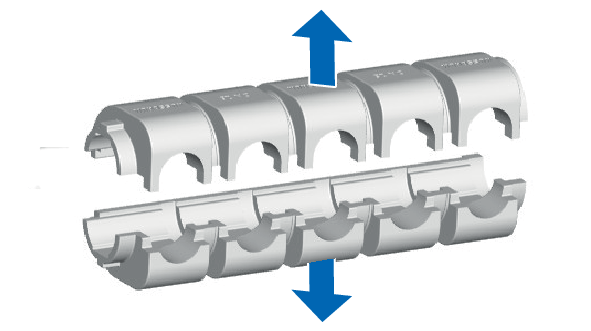

Pagina principale Pianificazione Documenti Tecnici Istruzioni di montaggio - Isolamento per distributore diritto Optiflex Istruzioni di montaggio - Isolamento per distributore diritto Optiflex 86024 Scaricare il documento come PDF Indice 1 Montaggio e messa in servizio 1 Montaggio e messa in servizio 1.1 Preparazione dell’isolamento 1.2 Montaggio dell’isolamento sul distributore Scaricare il documento come PDF 299.0.441 / V1 1 Montaggio e messa in servizio 1.1 Preparazione dell’isolamento Rimuovere la calotta terminale (1) dall’isolamento. Accoppiare più isolamenti per prolungare l’isolamento. Per accorciare l’isolamento tagliarlo con un coltello in corrispondenza delle tacche predefinite. 1.2 Montaggio dell’isolamento sul distributore Separare le due metà dell’isolamento. Riattaccare le due metà sopra il distributore. All’occorrenza, con un coltello incidere dei passaggi per le barre filettate dei fissaggi di tubi e distributori. Applicare la calotta terminale (1).
