Istruzioni di montaggio - Optiflex-Cassetta di posa
2.1 Montaggio della cassetta di posa Optiflex
La posa dei tubi Optiflex con la cassetta di posa non richiede la realizzazione di fori nella cassaforma. I tubi di protezione non devono essere accorciati.
![info-icon](/img/techdoc/icon_info.png)
Il coperchio di fondo rimane sulla cassetta di posa fino alla rimozione della cassaforma. In questo modo si impedisce la penetrazione di acqua di impasto.
Esempio: Posa dei tubi Optiflex dalla soletta in calcestruzzo verso il basso con l’ausilio della cassetta di posa.

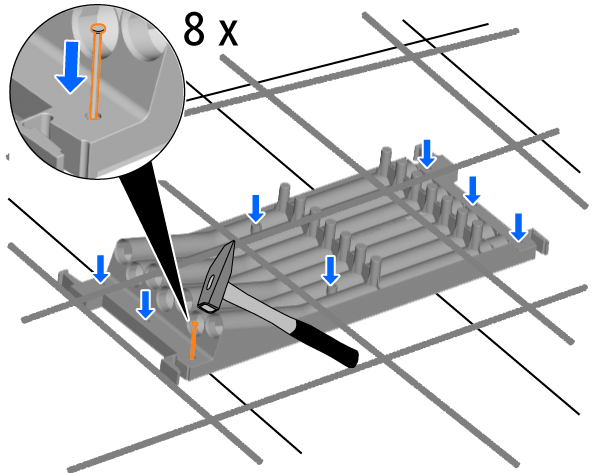

- Fissare la cassetta di posa alla cassaforma utilizzando gli otto chiodi forniti in dotazione. Non rimuovere il coperchio.

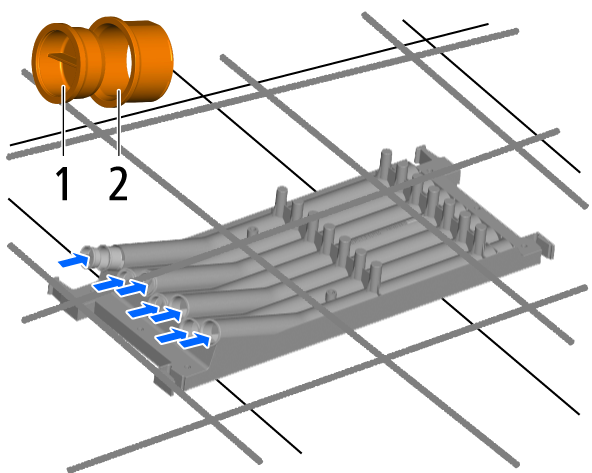

- Rimuovere i tappi di chiusura (1) e inserire i tubi Optiflex da 20Â mm nelle guide. Per i tubi Optiflex da 16Â mm inserire i tappi di riduzione (2) nelle guide desiderate.

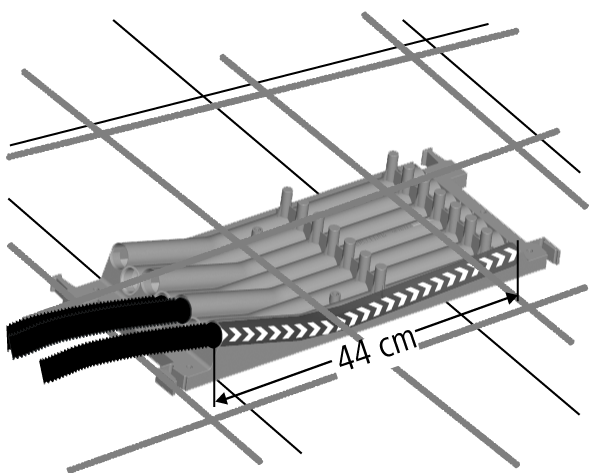

- Inserire i tubi Optiflex insieme ai tubi di protezione per 44 cm nella cassetta di posa. I tubi di protezione non devono essere accorciati.

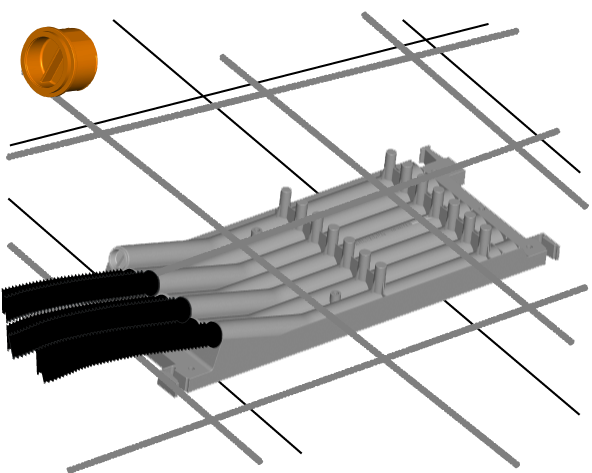

- Chiudere le guide non utilizzate per mezzo dei tappi di chiusura.

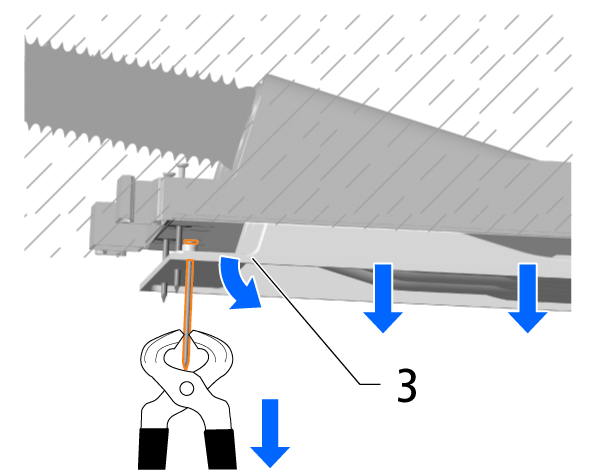

- Dopo la rimozione della cassaforma rimuovere i chiodi e il coperchio (3).

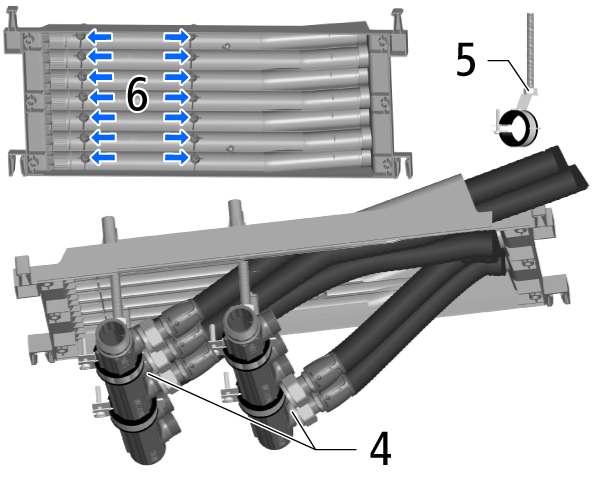

- Montare il distributore (4) e collegarlo ai tubi. A tale scopo, i braccialetti (5) possono essere applicati individualmente nelle guaine in materiale sintetico (6).
