Istruzioni di montaggio - Piastra di comando Style 21 per modulo WC Optivis-Tec 71200

4.1 Preparazione della cassetta di scarico

Requisiti:

• La cassetta di scarico è incorporata nella preparete.
• La preparete è piastrellata.
• La cassetta d’ispezione è liberamente accessibile.

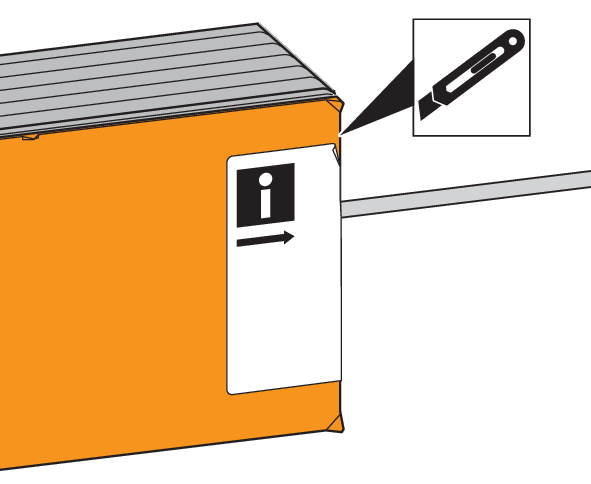

1. Incidere il nastro adesivo applicato sulla copertura della cassetta d’ispezione.

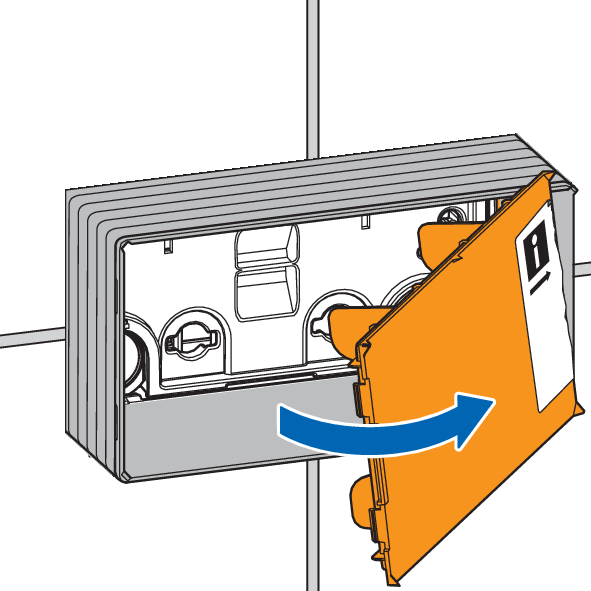

2. Rimuovere la copertura della cassetta d’ispezione.

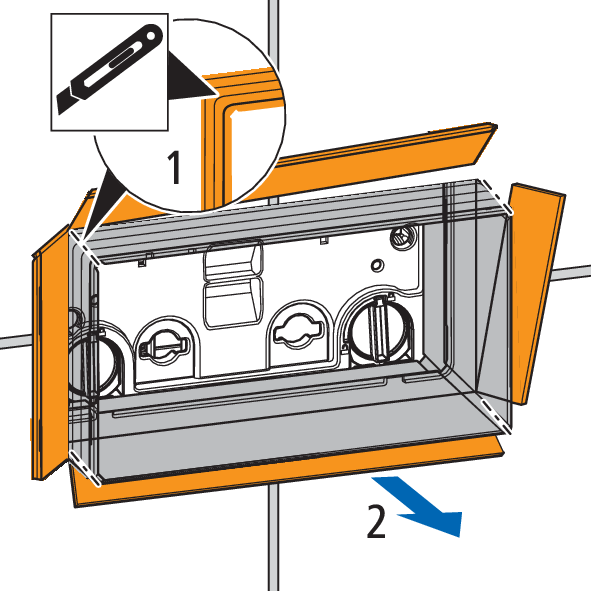

3. Praticare un’incisione in corrispondenza degli angoli della cassetta d’ispezione, quindi piegare verso l’esterno i lati della cassetta d’ispezione a filo delle piastrelle e staccarli.



4.2 Montaggio della piastra di comando

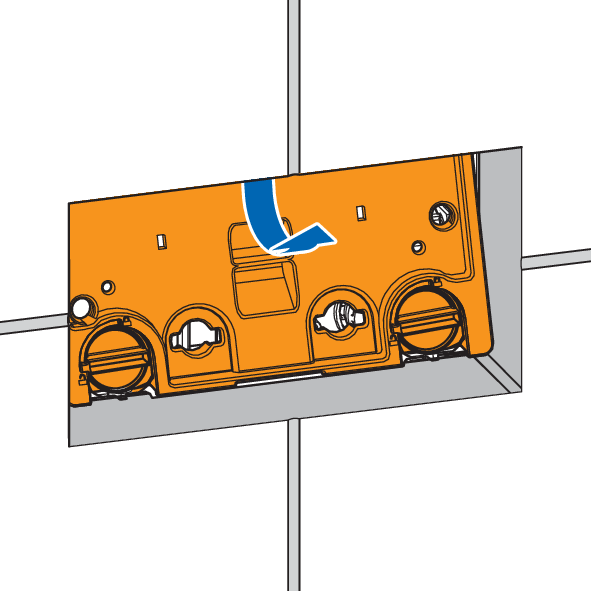

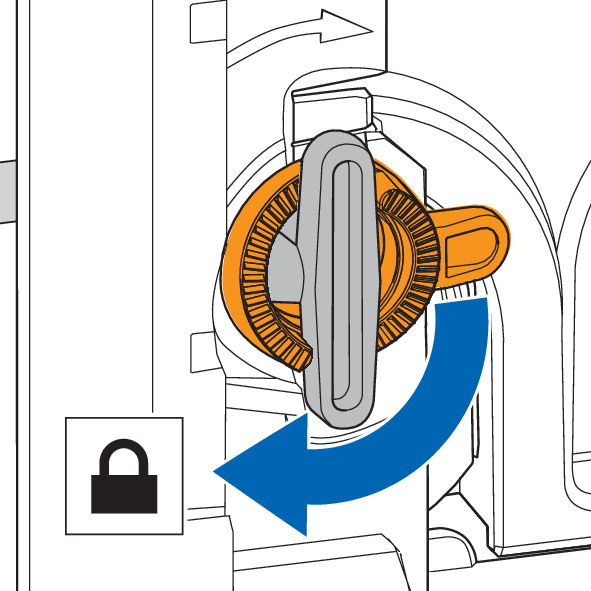

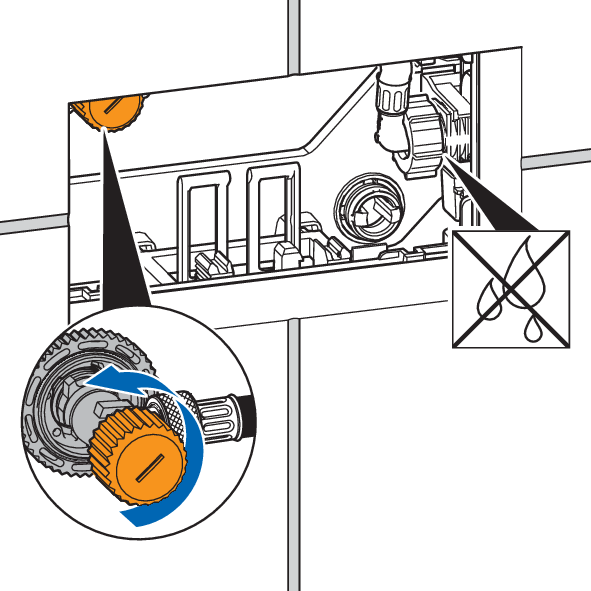

1. Ruotare di 90° in senso antiorario la chiusura della piastra di base.

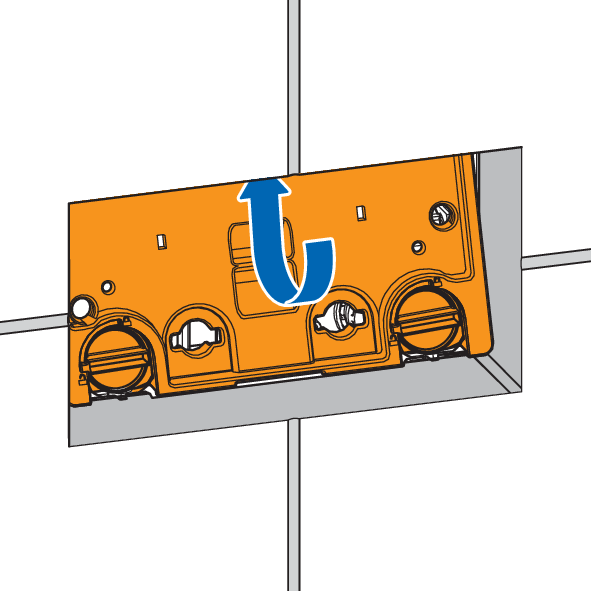

2. Rimuovere la piastra di base.

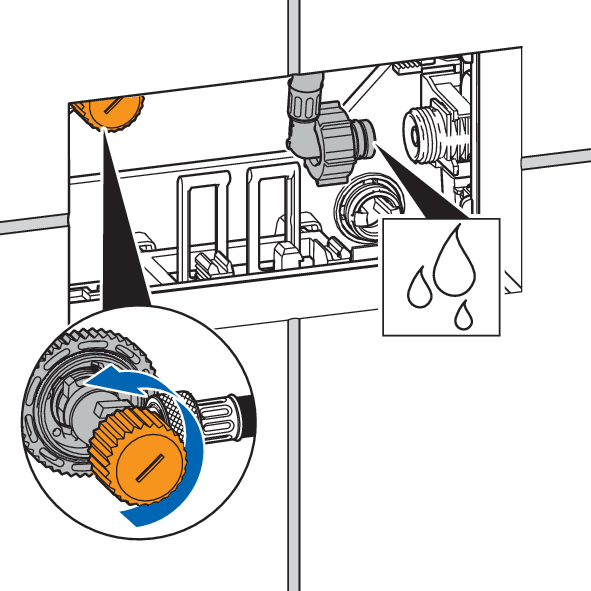

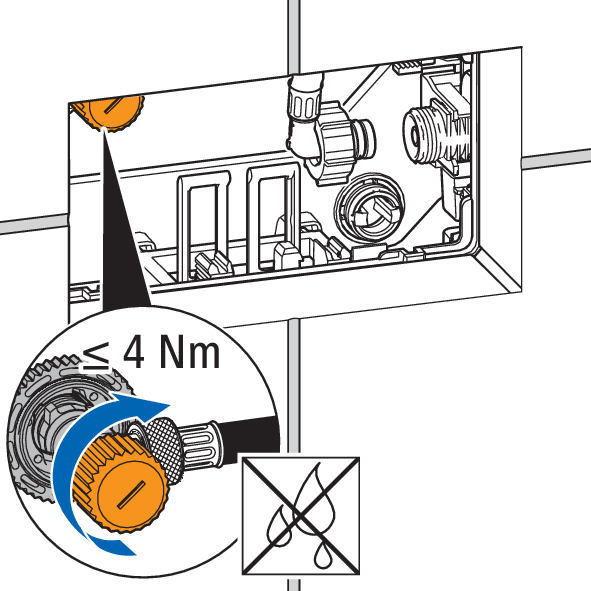

3. Chiudere la valvola ad angolo prestando attenzione a non superare la coppia massima di 4 Nm.

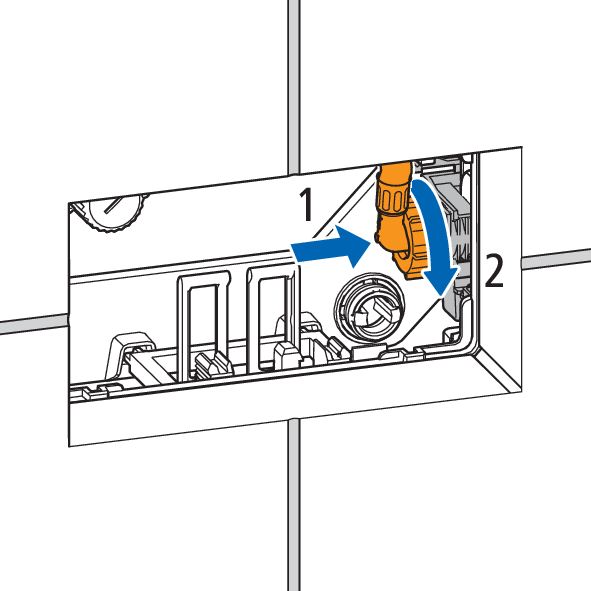

4. Staccare il tubo flessibile dalla valvola di riempimento.



5. Aprire la valvola ad angolo per qualche secondo per lavare la conduttura.

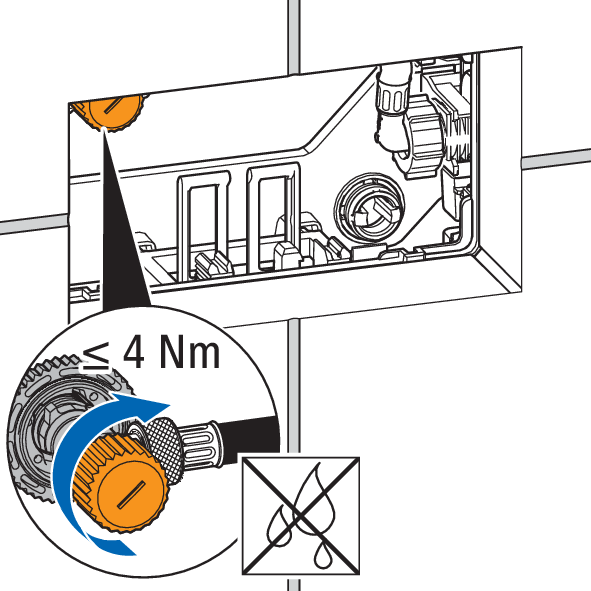

6. Chiudere la valvola ad angolo prestando attenzione a non superare la coppia massima di 4 Nm.

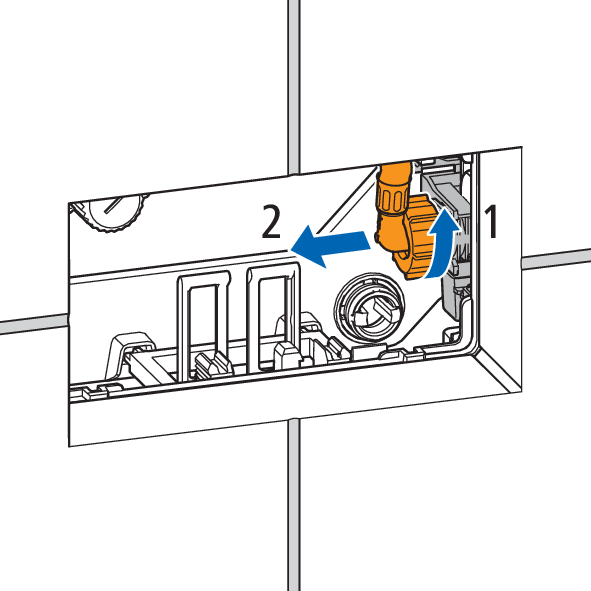

7. Collegare il tubo flessibile alla valvola di riempimento.



8. Aprire la valvola ad angolo per verificare la tenuta della stessa e della valvola di riempimento.



9. Impostare il volume di risciacquo desiderato, 👉 Impostazione del volume di risciacquo.
10. Inserire la piastra di base nella cassetta di scarico.

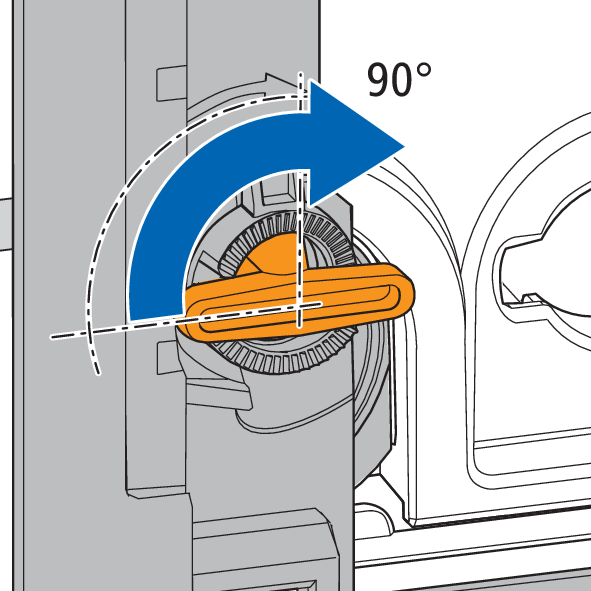

11. Ruotare di 90° in senso orario la chiusura della piastra di base per chiuderla.

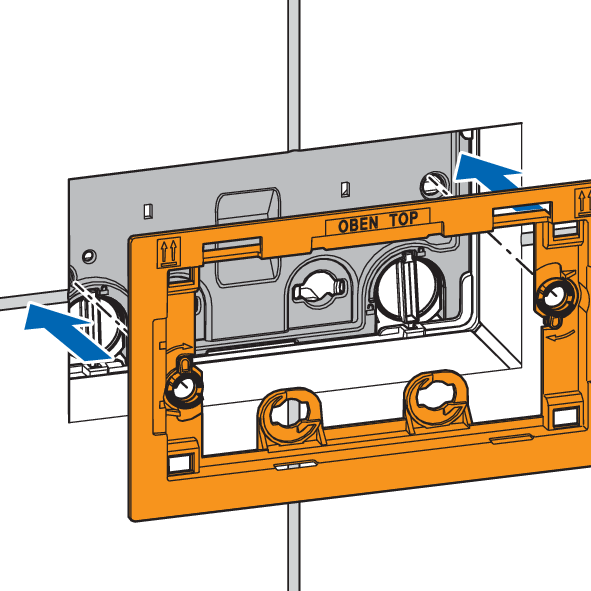

12. Applicare il telaio di montaggio.



13. Inserire i perni di bloccaggio.

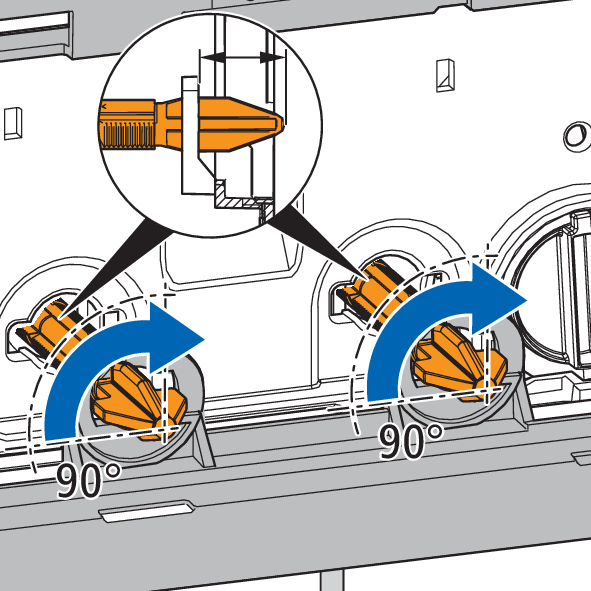

14. Ruotare i perni di bloccaggio di 90° in senso orario.



15. Allineare il telaio di montaggio.

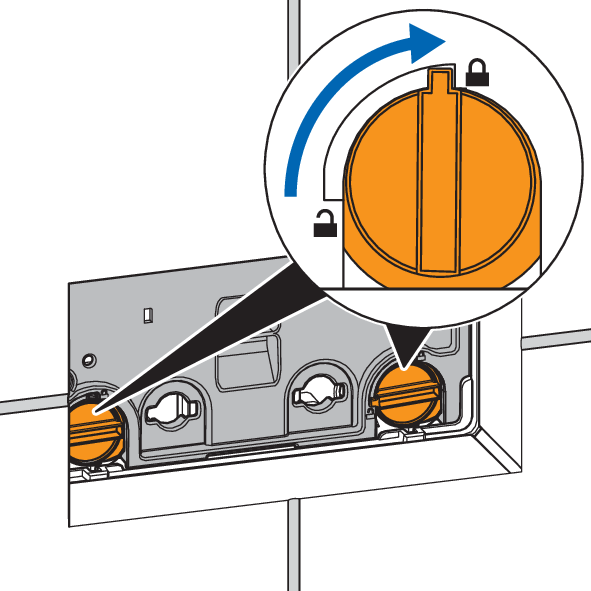

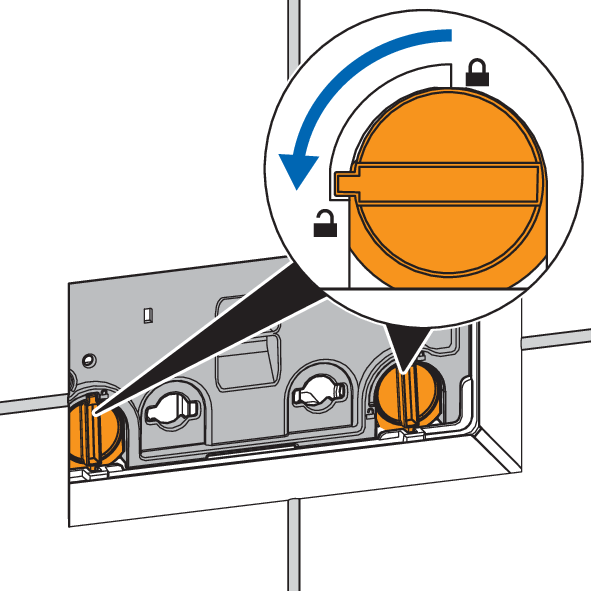

16. Per fissare i perni di bloccaggio ruotare gli anelli di sicurezza in senso orario.

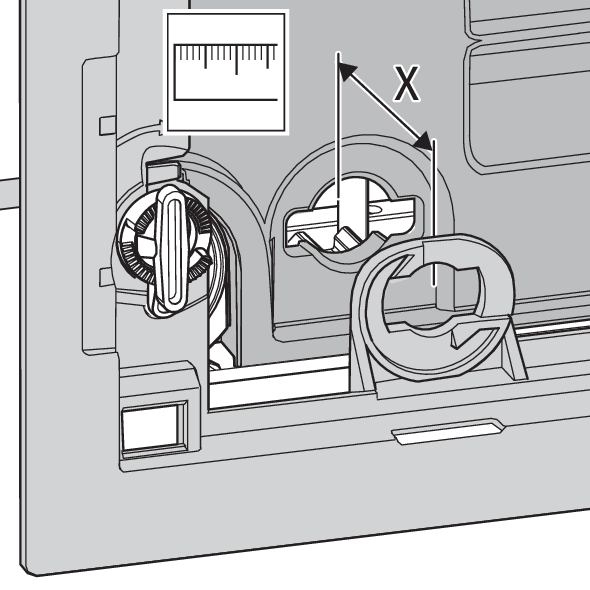

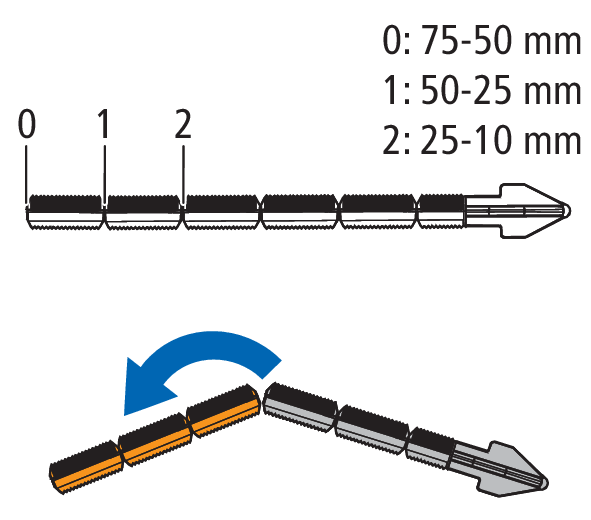

17. In caso di comando frontale misurare la distanza per le stanghette di azionamento.



18. Se necessario accorciare corrispondentemente le stanghette di azionamento.

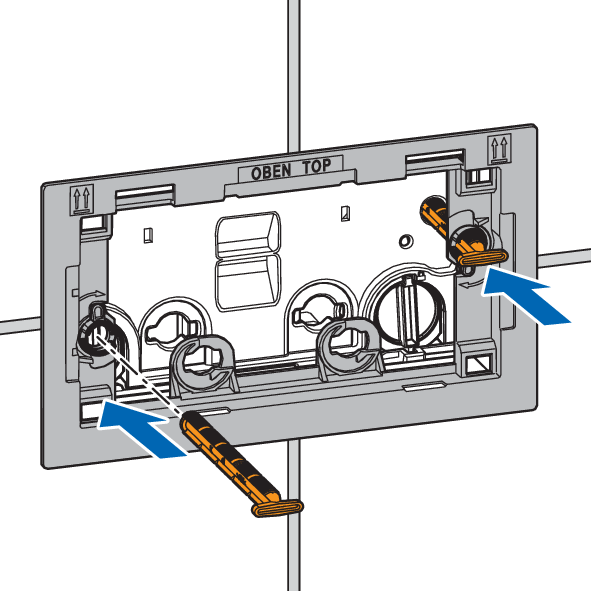

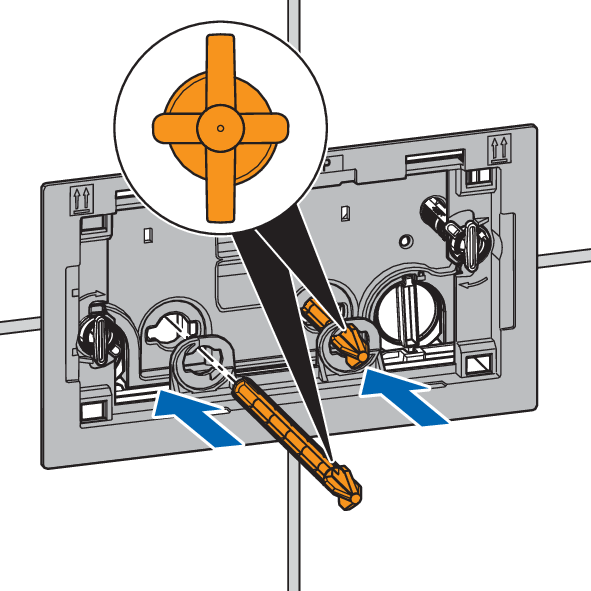

19. Inserire le stanghette di azionamento fino alla battuta d’arresto.



20. Allineare le stanghette di azionamento e ruotarle di 90° in senso orario fino a percepire uno scatto.

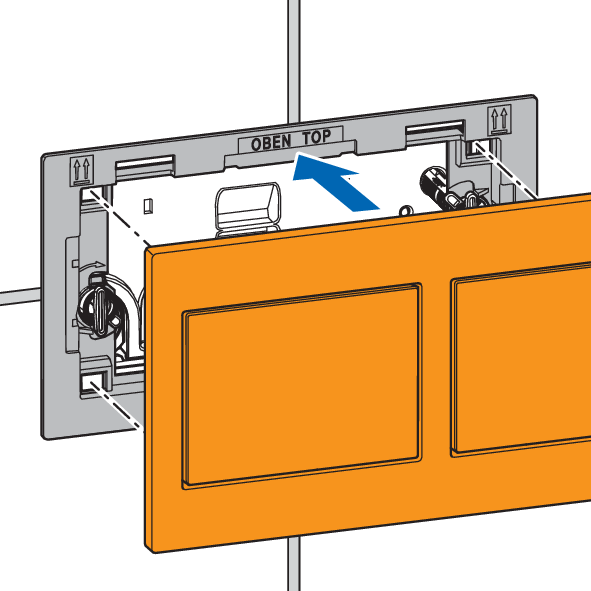

21. Applicare la piastra di comando.



• La piastra di comando è montata.

Piastra di comando - Style 21

N. articolo: 71263

4.3 Impostazione del volume di risciacquo

Requisiti:

• La cassetta di scarico deve essere liberamente accessibile.
• L’approvvigionamento idrico è chiuso.
• Il vaso WC è montato.

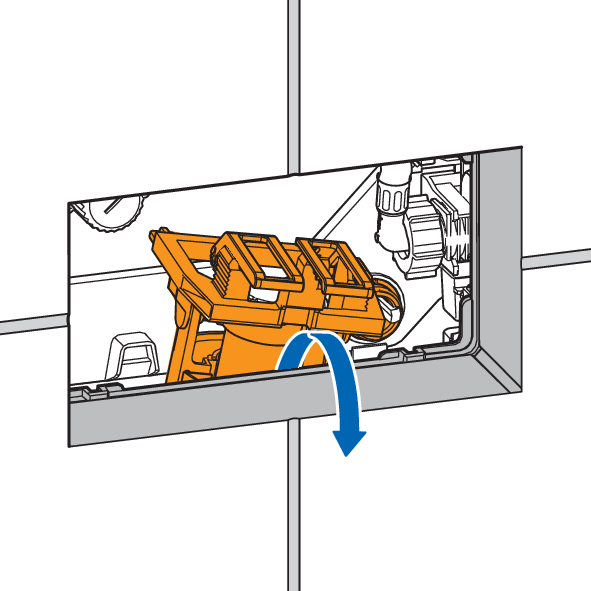

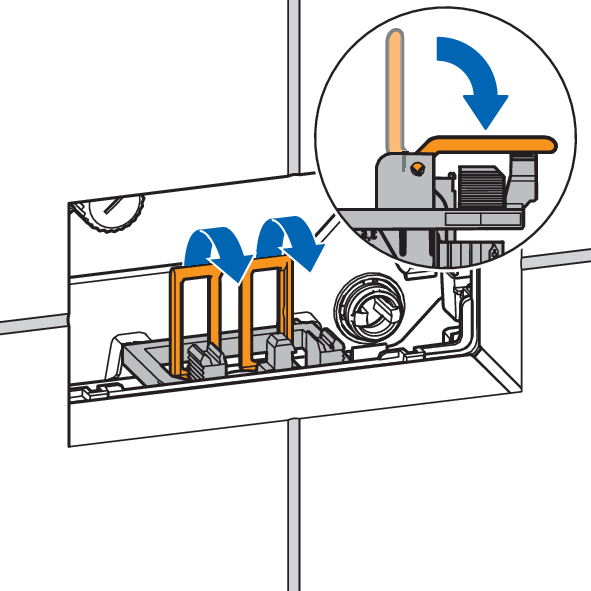

1. Piegare in avanti le linguette del set valvola di scarico.

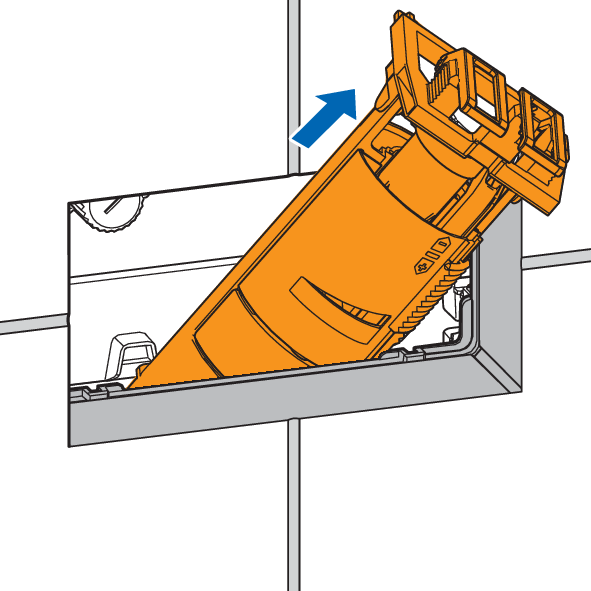

2. Sollevare il set valvola di scarico.



3. Estrarre il set valvola di scarico attraverso l’apertura d’ispezione.

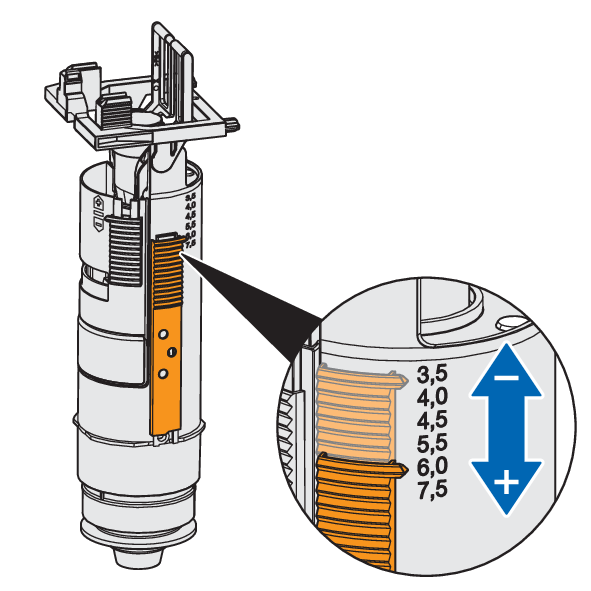

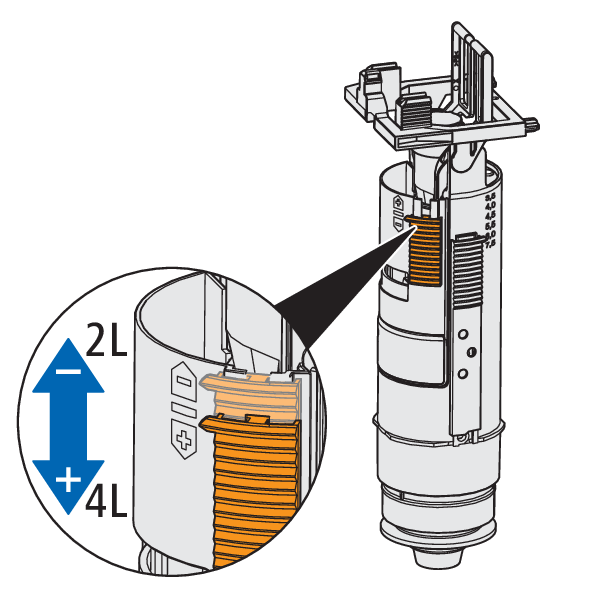

4. Impostare il volume di risciacquo grande sul set valvola di scarico.



5. Impostare il volume di risciacquo ridotto sul set valvola di scarico.
