Istruzioni di montaggio - Prese per gas

89035, 89050, 89051, 89054, 89056, 89060, 89065

5 Montaggio e messa in servizio

Per il montaggio del DAT o di componenti con DAT integrato occorre rispettare le prescrizioni riportate di seguito.

Il DAT deve essere installato direttamente a monte degli apparecchi a gas o in condutture esposte per prime ad alte temperature in caso di incendio.
Il montaggio va effettuato unicamente in componenti a una temperatura < 96 °C.
Evitare di installare il DAT nelle zone calde di un apparecchio (gas di scarico caldi o forte irraggiamento termico).
Osservare la direzione di flusso indicata.
Non coprire né verniciare il DAT al fine di garantirne la funzione protettiva.

N. articolo: 89051

N. articolo: 89050

N. articolo: 89056

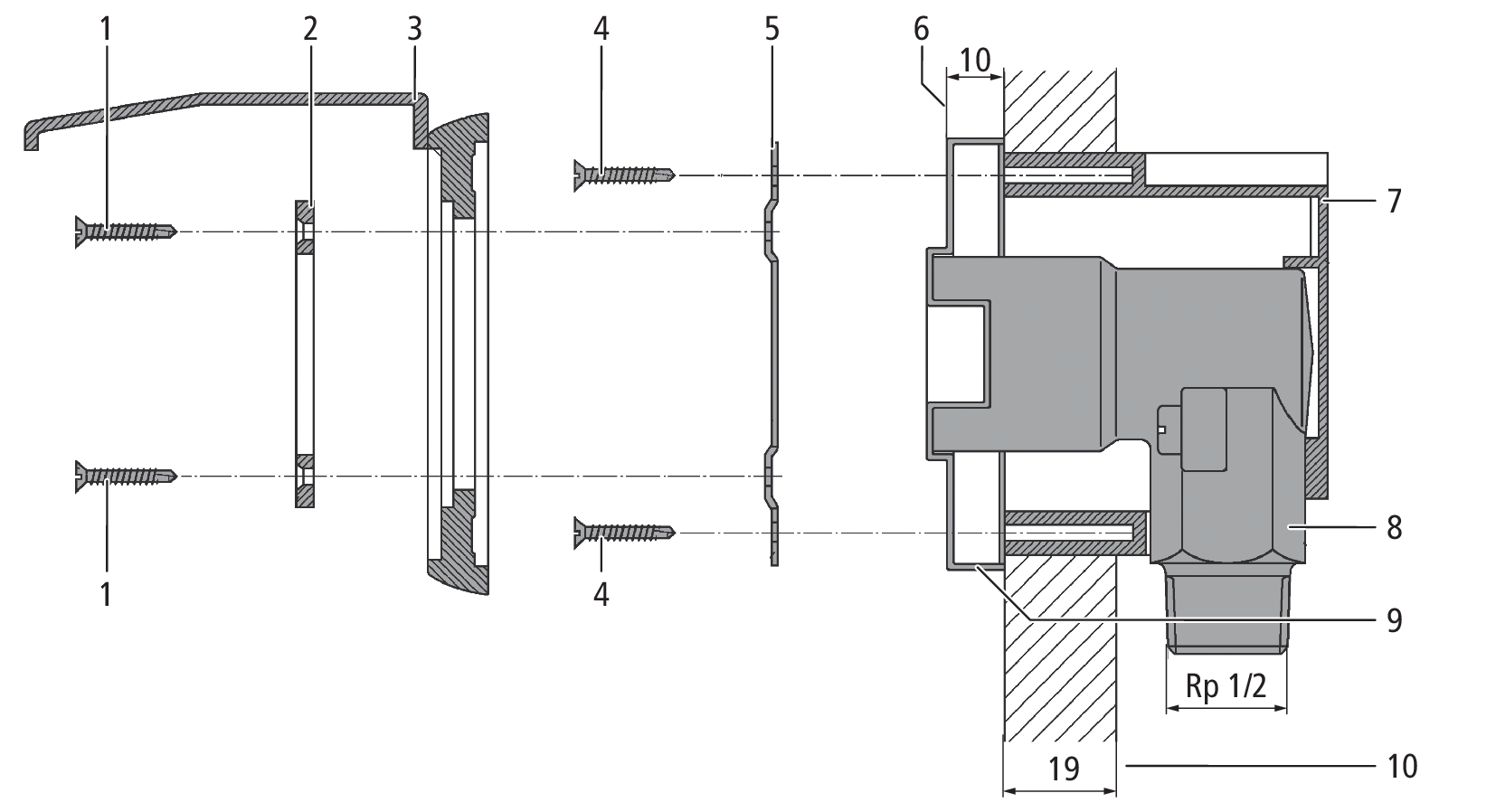

1	Viti DIN 7504 Ø 3.3 × 22 (4 pz.)
2	Piastra di supporto con scritta
3	Telaio con coperchio a cerniera, in opzione con serratura
4	Vite da lamiera Ø 3.2 × 15 (2 pz.)
5	Anello di supporto lamiera (può essere utilizzato anche per fissare la presa per gas alla parete in materiale leggero; le viti non sono incluse.)
6	Altezza massima per rivestimento della parete (intonaco, piastrelle ecc.)
7	Scatola sotto muro
8	Presa per gas avvitata alla scatola sotto muro
9	Cappuccio per proteggere la rubinetteria durante i lavori di rivestimento della parete*
10	Spessore parete max. 19 mm

* Rimuovere il cappuccio solo dopo aver montato il coperchio a cerniera.

Praticare un foro nel punto desiderato della parete con dimensioni Ø 68 mm + 0.5 mm.
Rimuovere la presa per gas (8) dalla scatola sotto muro (7).
Inserire la scatola sotto muro (7) nel foro, allineare e serrare utilizzando le viti laterali.
Avvitare l’anello di supporto lamiera (5) alla presa per gas (8) utilizzando le viti (4).
Se il rivestimento della parete (6) è superiore a 10 mm estrarre maggiormente la scatola dalla parete fino a quando non è a filo con la parete stessa.
Reinserire la presa per gas (8) nella scatola sotto muro (7) e avvitare saldamente.
Collegare la presa per gas alla condotta del gas e verificare.
Effettuare i lavori alle pareti (intonacatura, rivestimento con piastrelle o tappezzeria ecc.) facendo attenzione a proteggere dalla sporcizia la presa per gas con il cappuccio fornito in dotazione.
Rimuovere il cappuccio (9).
Avvitare il telaio con il coperchio a cerniera (3) e la piastra di supporto con la scritta (2) all’anello di supporto lamiera (5) utilizzando le viti (1).

N. articolo: 89054

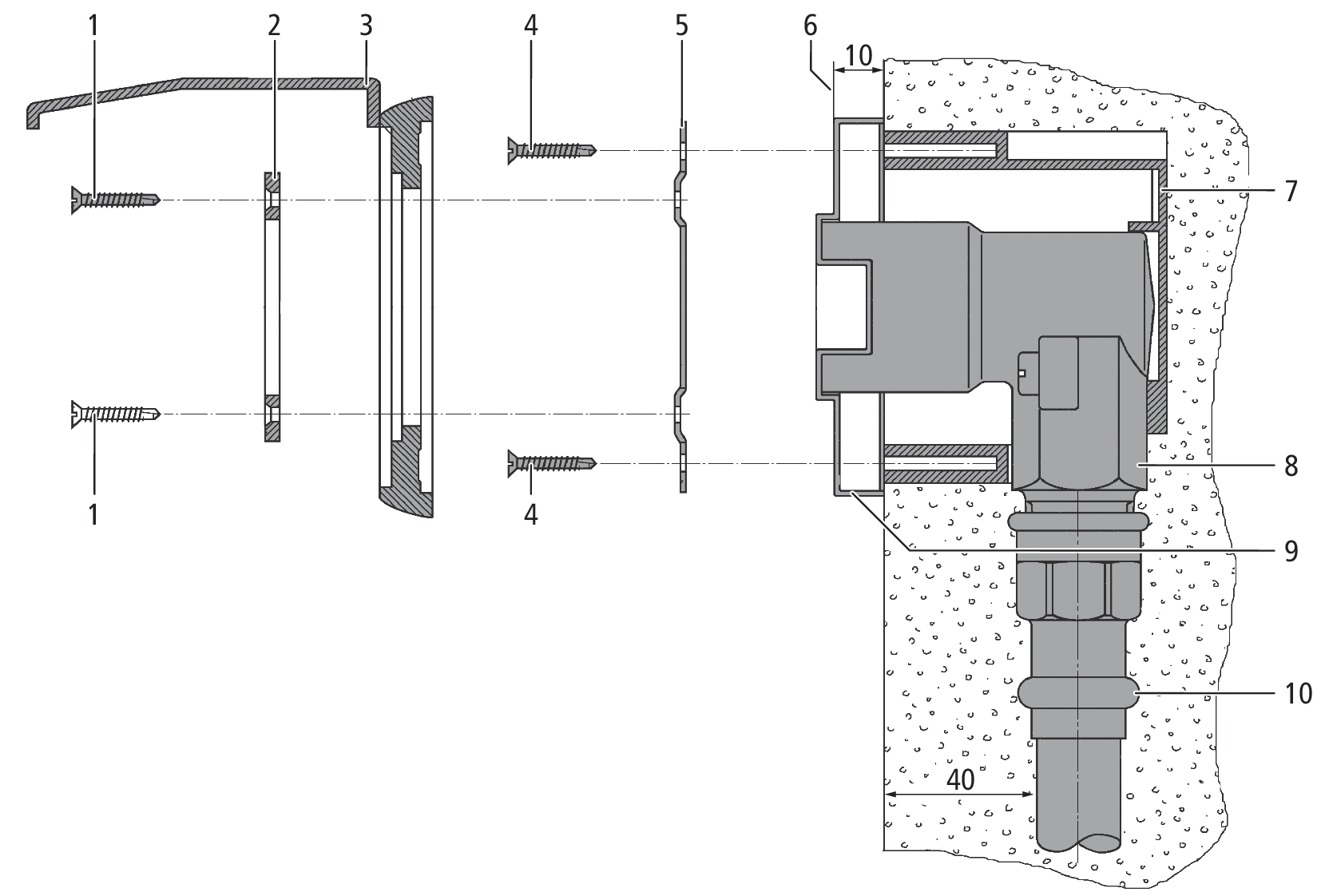

1	Viti DIN 7504 Ø 3.3 × 22 (4 pz.)
2	Piastra di supporto con scritta
3	Telaio con coperchio a cerniera, in opzione con serratura
4	Vite da lamiera Ø 3.2 × 15 (2 pz.)
5	Anello di supporto lamiera (può essere utilizzato anche per fissare la presa per gas alla parete in materiale leggero; le viti non sono incluse.)
6	Altezza massima per rivestimento della parete (intonaco, piastrelle ecc.)
7	Scatola sotto muro
8	Presa per gas avvitata alla scatola sotto muro
9	Cappuccio per proteggere la rubinetteria durante i lavori di rivestimento della parete*
10	Pressfitting

* Rimuovere il cappuccio solo dopo aver montato il coperchio a cerniera.

Inserire la presa per gas (8) nell’incavo della parete. (profondità per il raccordo della condotta del gas = 40 mm)
Collegare la condotta del gas e verificare.
Allineare l’anello di supporto lamiera (5) e avvitarlo saldamente alla scatola sotto muro (7) utilizzando le viti (4).
Se il rivestimento della parete (6) è superiore a 10 mm estrarre maggiormente la scatola dalla parete fino a quando non è a filo con la parete stessa.
Riempire l’incavo.
Effettuare i lavori alle pareti (intonacatura, rivestimento con piastrelle o tappezzeria ecc.) facendo attenzione a proteggere dalla sporcizia la presa per gas con il cappuccio fornito in dotazione.
Rimuovere il cappuccio (9).
Avvitare il telaio con il coperchio a cerniera (3) e la piastra di supporto con la scritta (2) all’anello di supporto lamiera (5) utilizzando le viti (1).

N. articolo: 89054

Avvertenze per il montaggio:

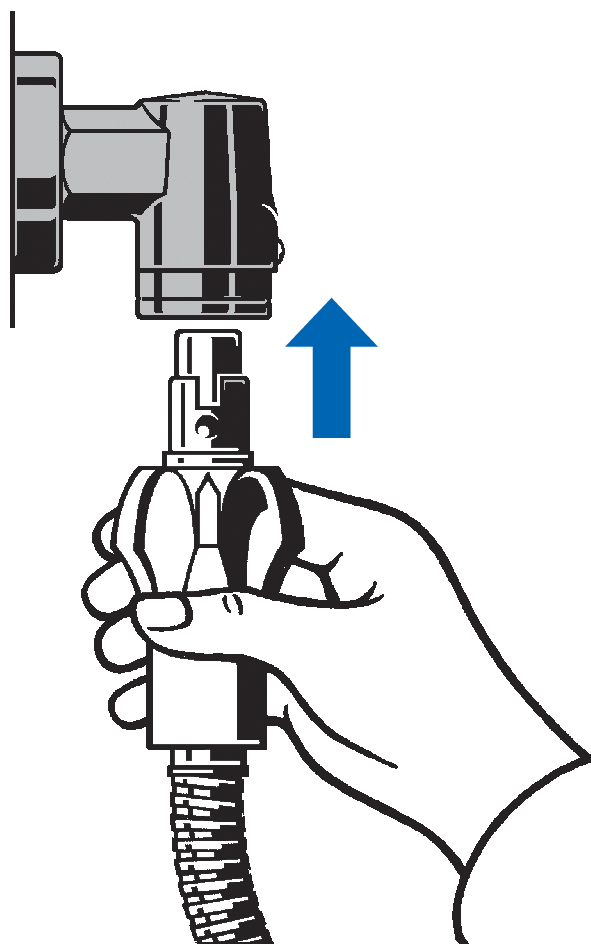

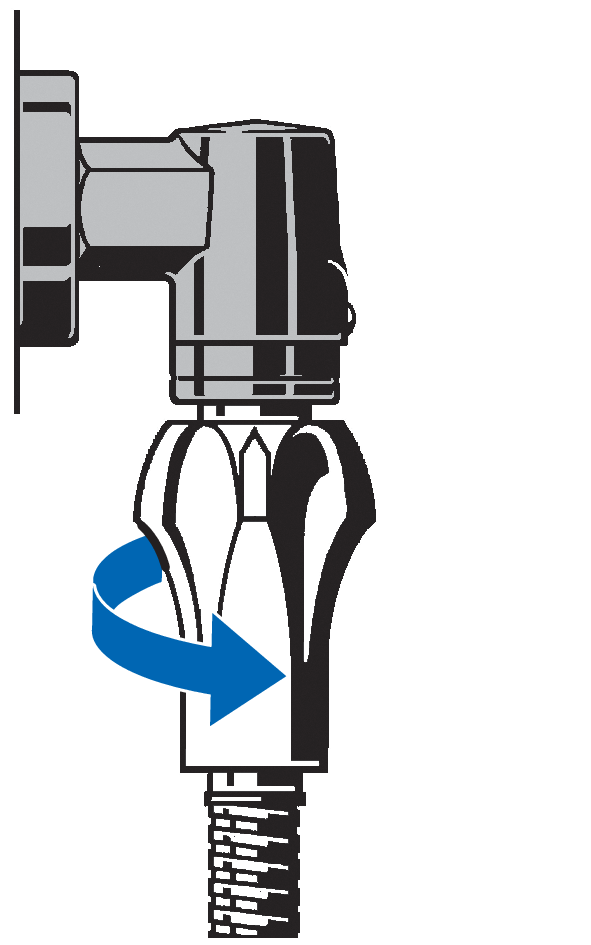

Il tubo flessibile a innesto per gas non può essere posato in zone calde (ad esempio in presenza di gas di scarico caldi o forte irraggiamento termico).
Il tubo flessibile a innesto per gas non può essere esposto a sollecitazioni di trazione.
Evitare curvature accentuate.

Requisiti:

N. articolo: 89056
