Istruzioni di montaggio - Set di allacciamento per addolcitori d’acqua
2.1 Montaggio del set di allacciamento
Per collegare l’addolcitore d’acqua alla linea di distribuzione principale si può scegliere tra due possibilità:
2.1.1 Montaggio diretto del set di allacciamento
Requisiti:
- Il filtro fine è montato a monte del set di allacciamento.
- A monte del filtro fine è montato un riduttore di pressione. In alternativa: il filtro fine contiene un componente di riduzione della pressione (Redfil).
- Assemblare il set di allacciamento 19180/19181: collegare correttamente il set di allacciamento alla flangia di allacciamento (👉 Realizzare collegamenti a flangia).

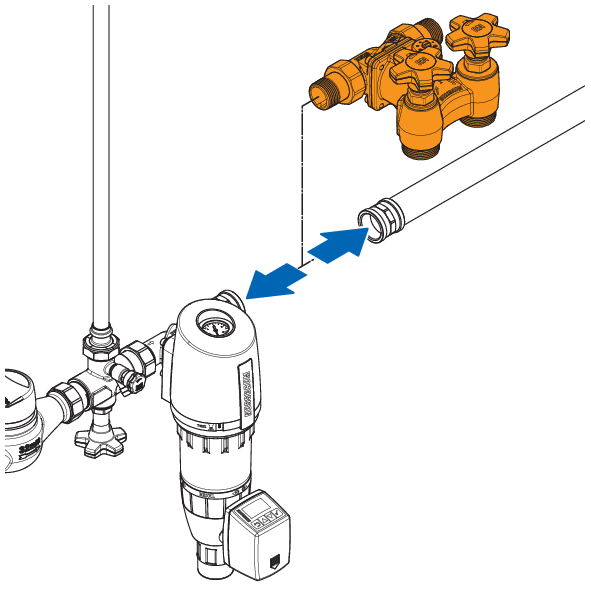

- Inserire il set di allacciamento con la flangia di allacciamento direttamente nella linea di distribuzione principale.
- Accertarsi che il set di allacciamento sia chiuso.
Compra ora

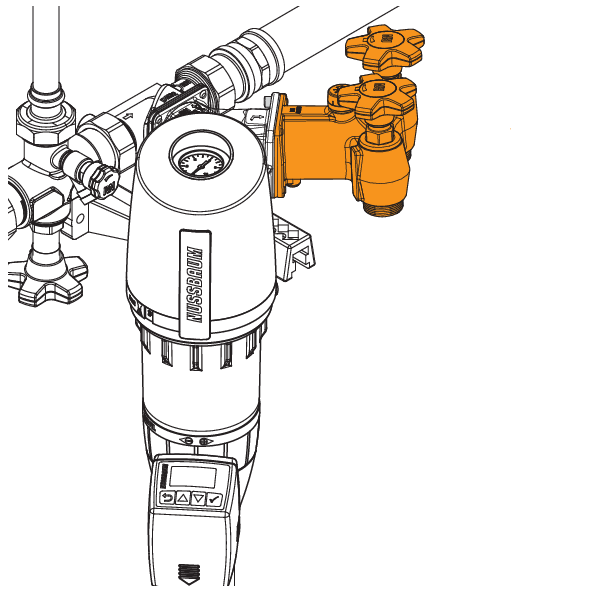

2.1.2 Montaggio del set di allacciamento con flangia Y
Nota
Danni all’addolcitore d’acqua dovuti a montaggio errato
Se si invertono le posizioni del filtro fine e del set di allacciamento, la sporcizia può penetrare nell’addolcitore d’acqua oppure l’acqua grezza può scorrere nell’addolcitore d’acqua con una pressione eccessiva. Ciò può causare gravi danni all’addolcitore d’acqua.
- Assicurarsi che il filtro fine e il set di allacciamento siano montati correttamente sulla flangia Y.
Requisiti:
- Il filtro fine è smontato.
- A monte della flangia Y è montato un riduttore di pressione. In alternativa: il filtro fine contiene un componente di riduzione della pressione (Redfil).

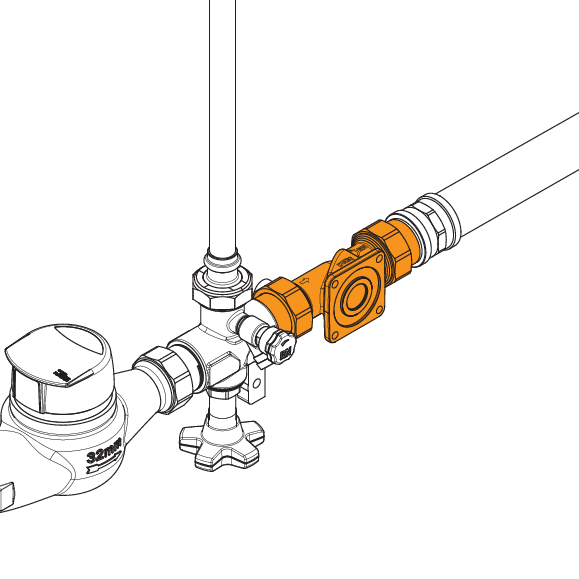

- Montare la flangia di allacciamento 12085 nella linea di distribuzione principale.

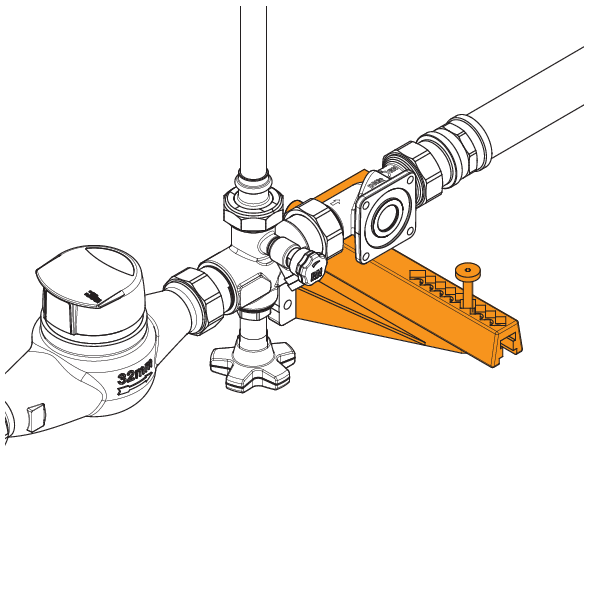

- Montare la mensola 19092.06 alla parete per il supporto della flangia Y.

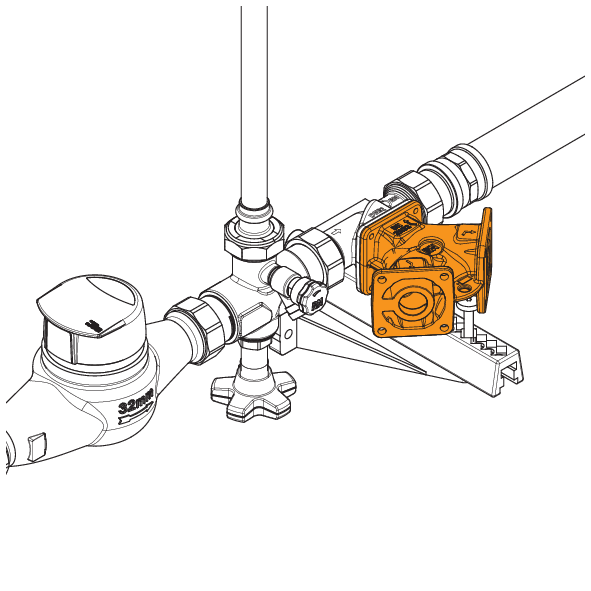

- Montare la flangia Y 19191 sulla flangia di allacciamento 12085.
Eseguire tutti i collegamenti a flangia rispettando la procedura corretta (👉 Realizzare collegamenti a flangia).
- Con una chiave a esagono incassato regolare l’altezza della vite sulla mensola attraverso il foro nella flangia Y, in modo tale che la flangia Y sia completamente in appoggio.

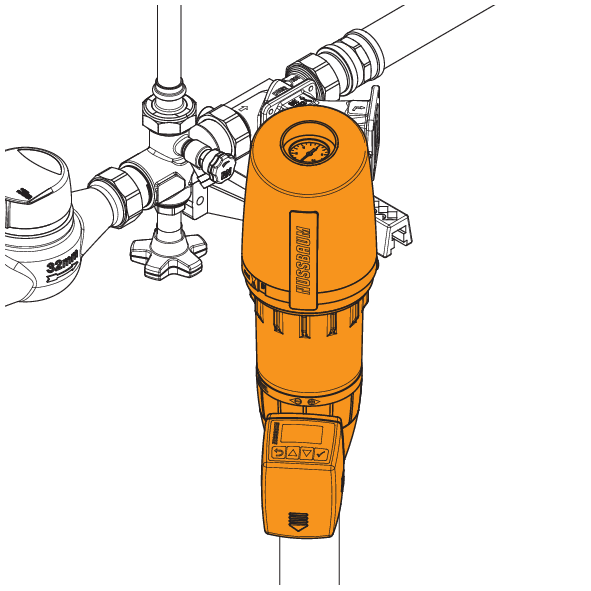

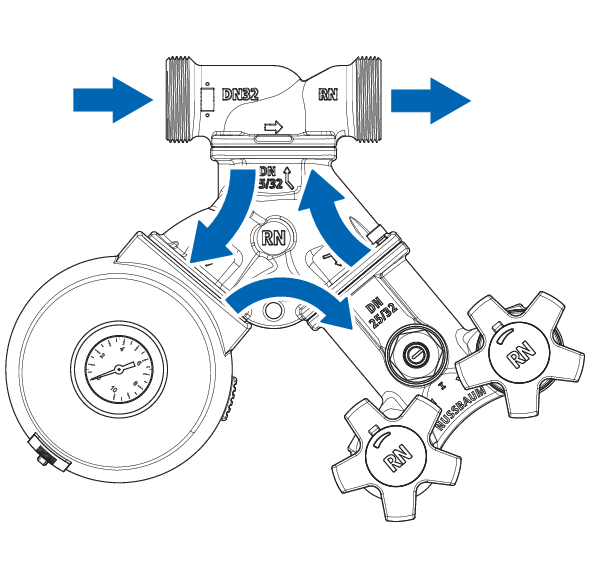

- Montare il filtro fine o il Redfil sulla flangia Y. A tale scopo attenersi alle frecce sulla flangia Y.
- Il montaggio è corretto quando l’acqua grezza scorre dapprima attraverso il filtro fine o il Redfil.
- Accertarsi che il set di allacciamento sia chiuso.
Compra ora
2.1.3 Realizzare collegamenti a flangia
- Prima dell’utilizzo pulire la superficie di tenuta e la guarnizione.
- Assicurarsi che la guarnizione sia posta correttamente sulla superficie di tenuta.

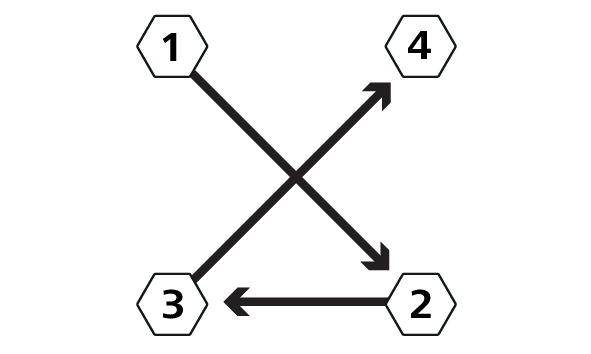

- Realizzare i collegamenti a vite. Utilizzare sempre tutte le viti e serrarle in sequenza a croce (vedi immagine).
