Istruzioni di montaggio - Set di collegamento Optiflex-Press

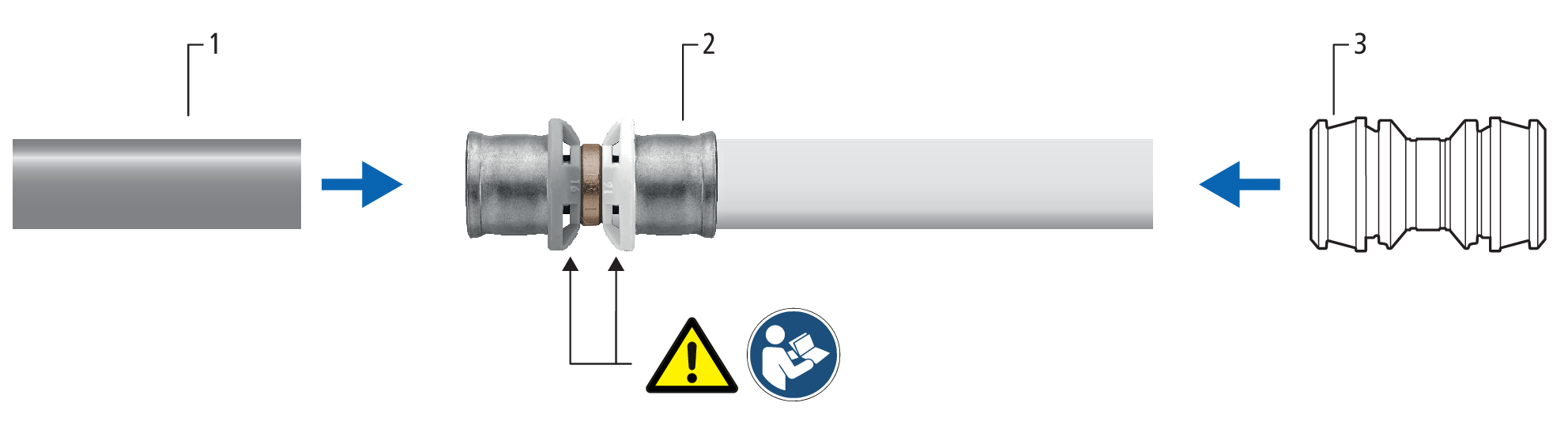

2.1 Montaggio del set di collegamento Optiflex-Press
|
1 |
Tubo Optiflex PE-Xc flessibile o multistabile, con data di consegna fino al 31 dicembre 2006, Ø 25.0 × 3.5 mm e Ø 32.0 × 4.4 mm. |
|
2 |
Set di collegamento Optiflex-Press (collegamento e pezzo di tubo) |
|
3 |
Fitting Optiflex-Flowpress, ad esempio 84236 |
Nota
Danni materiali dovuti a raccordo a pressare senza tenuta
Un montaggio errato può causare difetti di tenuta dei raccordi a pressare.
- Durante il montaggio prestare attenzione alla codifica cromatica presente sul collegamento Optiflex-Press.
- Collegare la parte di raccordo grigia al tubo di vecchio tipo.
- Collegare la parte di raccordo bianca al tubo bianco del set di collegamento Optiflex-Press.
- Il set di collegamento Optiflex-Press è montato. In seguito, sul tubo del set di collegamento Optiflex-Press può essere montato un fitting Optiflex-Flowpress compatibile.
