Istruzioni di montaggio - Set valvola di riempimento per cassetta
3.1 Sostituzione del set valvola di riempimento per cassetta
Requisiti:
- La cassetta di scarico deve essere liberamente accessibile.
- L’approvvigionamento idrico è chiuso.
- La ceramica è montata.

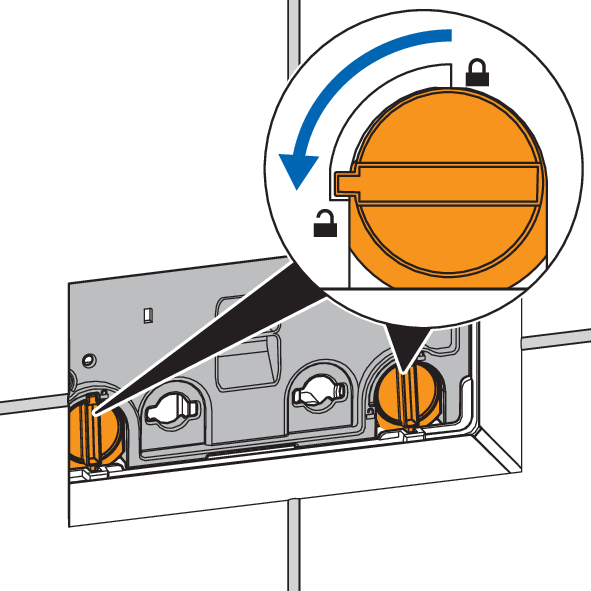

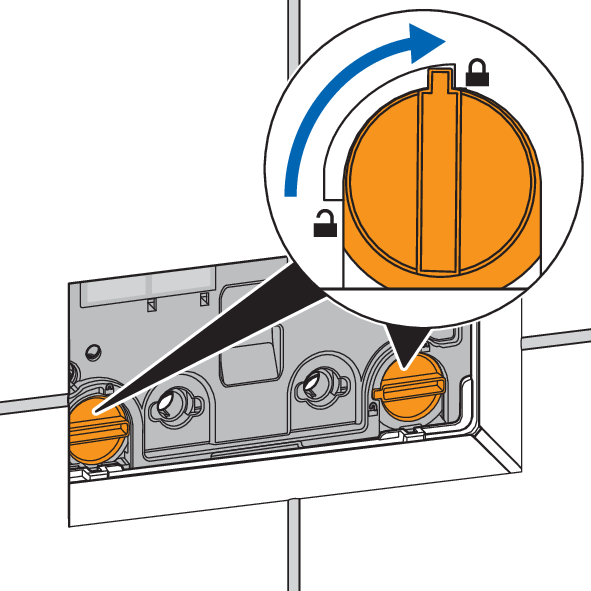

- Ruotare di 90° in senso antiorario la chiusura della piastra di base.

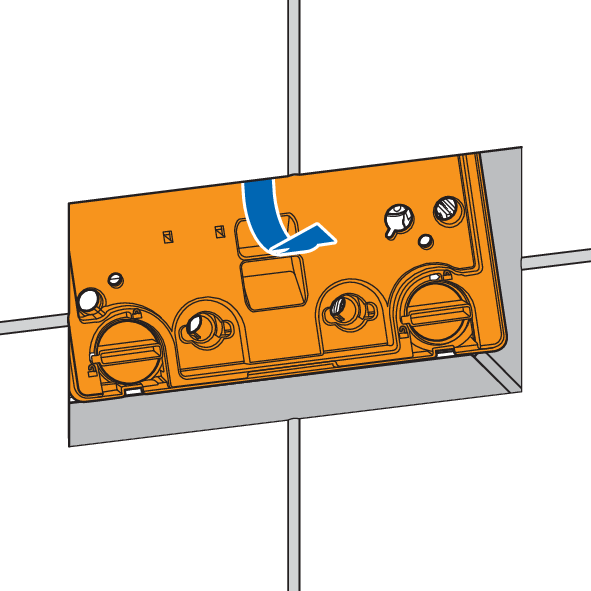

- Rimuovere la piastra di base.

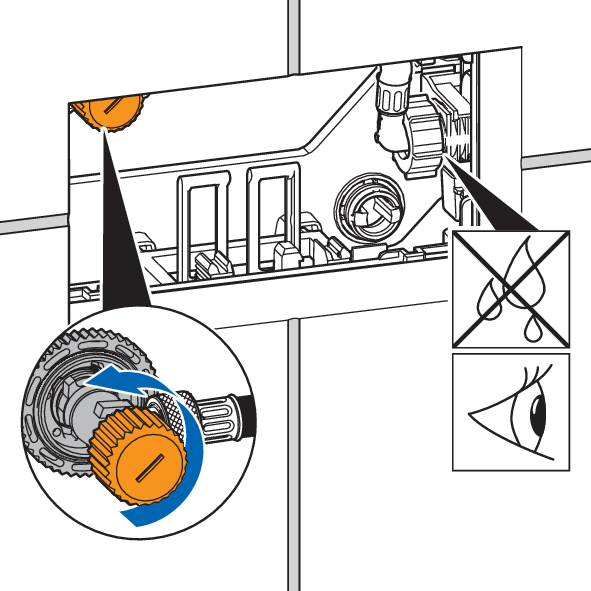

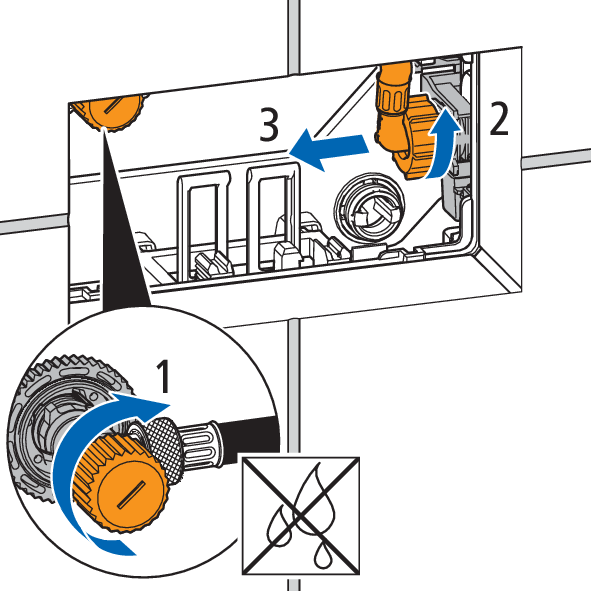

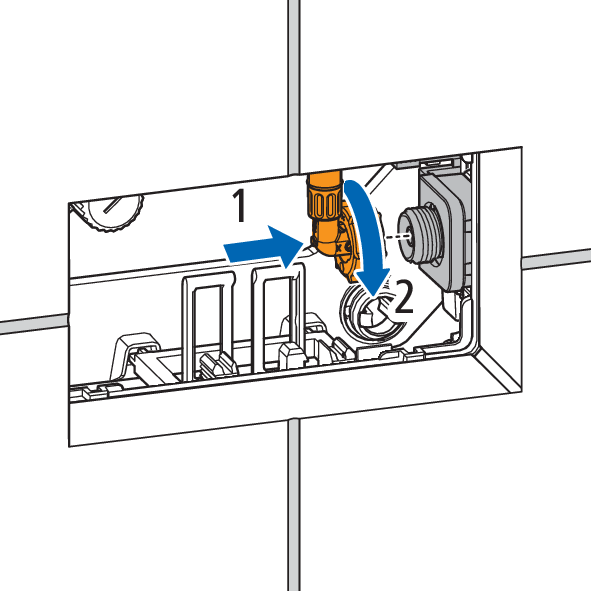

- Chiudere la valvola ad angolo, staccare il tubo flessibile corazzato dalla valvola di riempimento e sfilarlo.

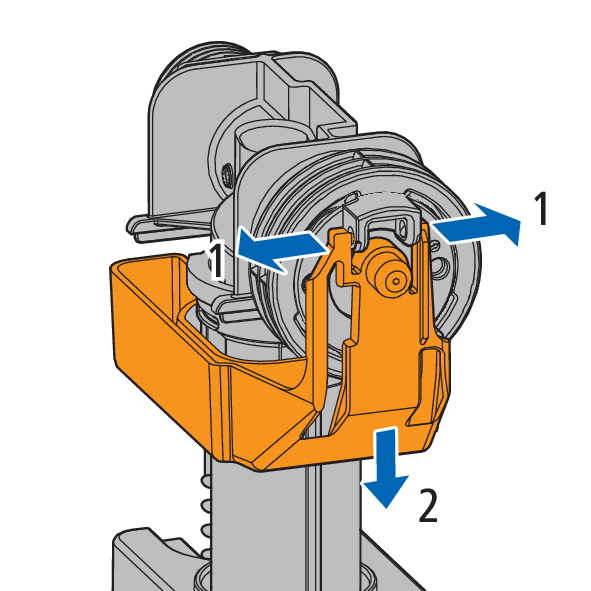

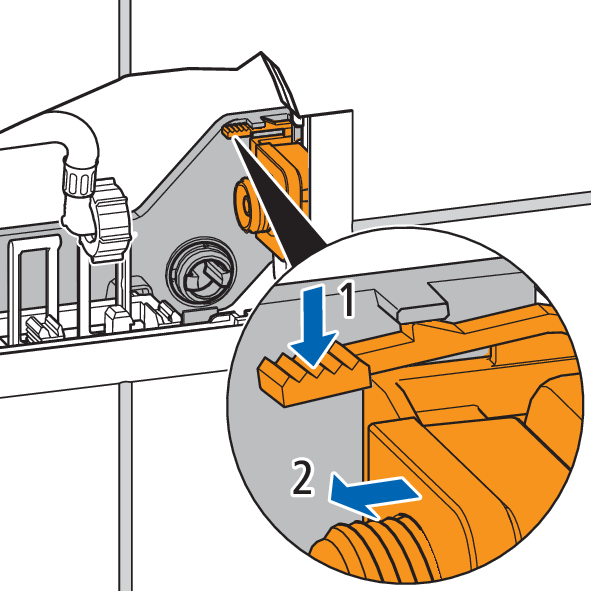

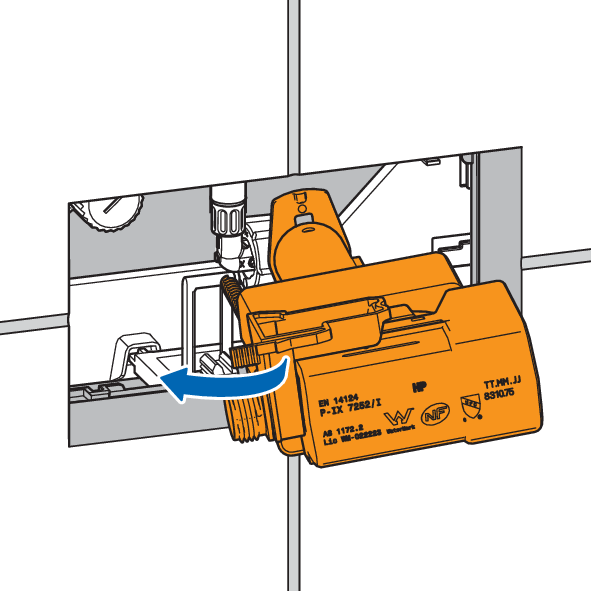

- Sganciare la sicura dalla valvola di riempimento e sfilare la valvola di riempimento.

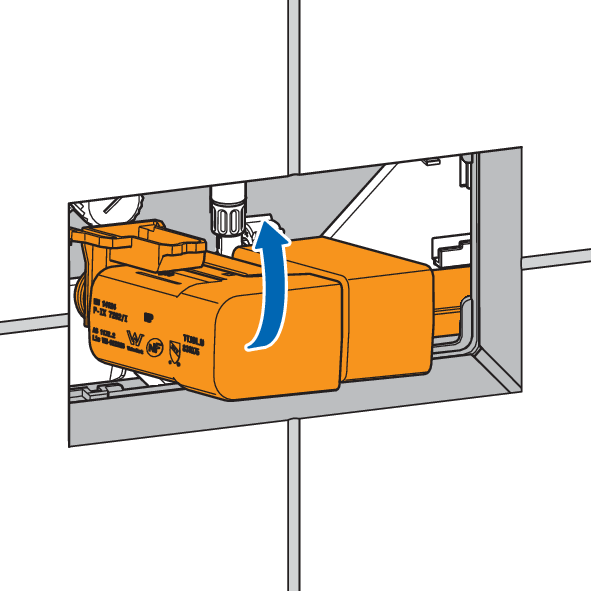

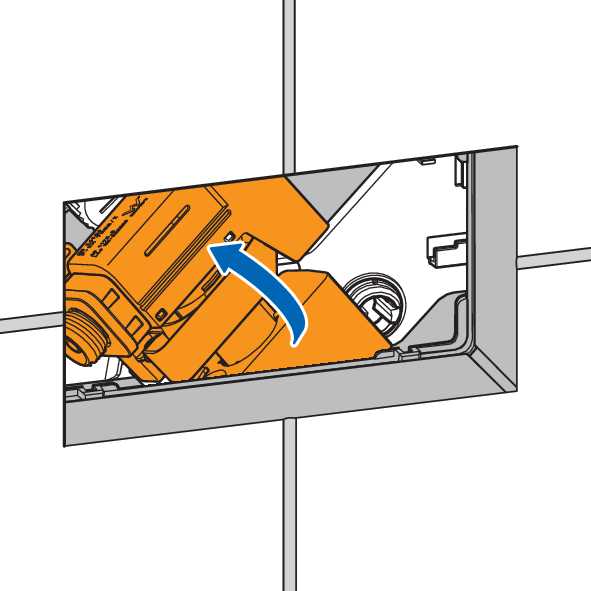

- Ruotare la valvola di riempimento nella cassetta di scarico in modo tale che passi attraverso l’apertura d’ispezione.
- Estrarre la valvola di riempimento.
- Smaltire la valvola di riempimento.
- Staccare il tubo flessibile corazzato dalla valvola ad angolo e smaltirlo.

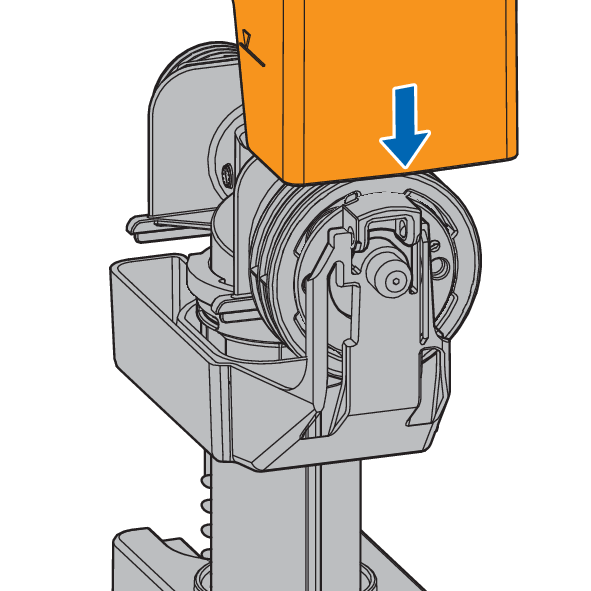

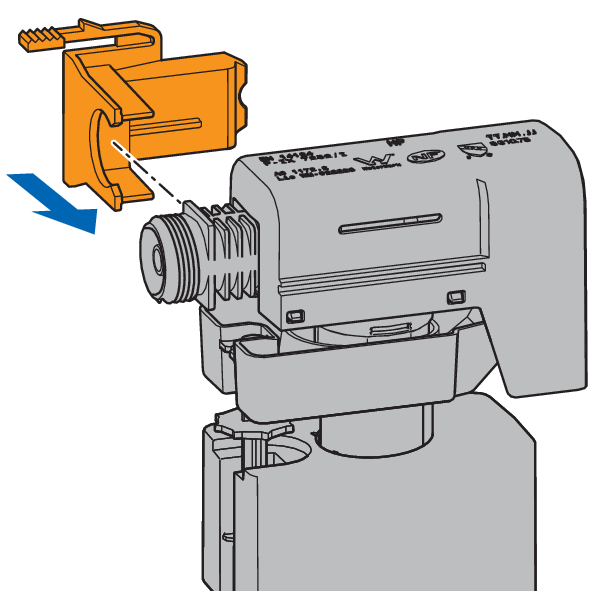

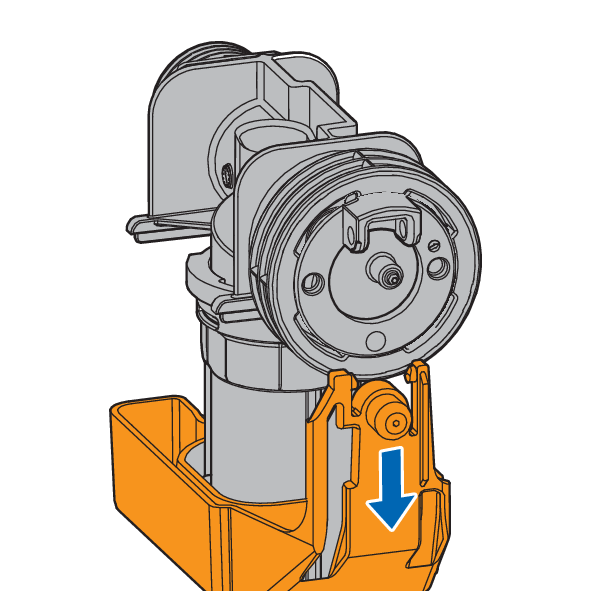

- Fissare il supporto della valvola di riempimento sulla nuova valvola di riempimento.
- Inserire la valvola di riempimento nella cassetta di scarico.

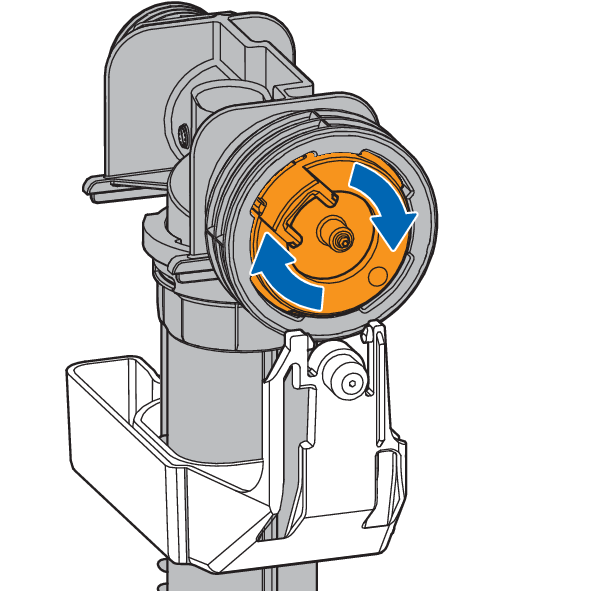

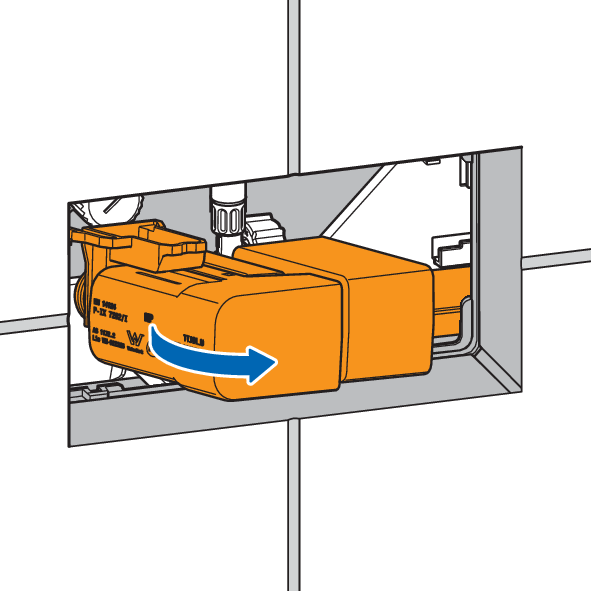

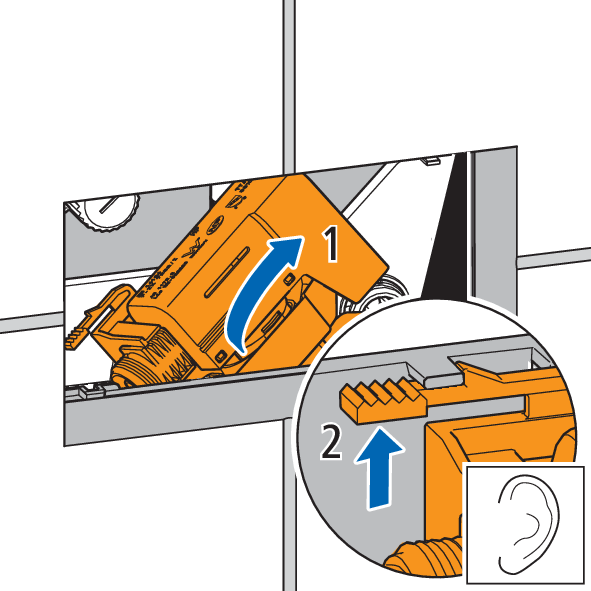

- Ruotare la valvola di riempimento nella cassetta di scarico.
- Posizionare la valvola di riempimento in modo corretto fino a percepire uno scatto.

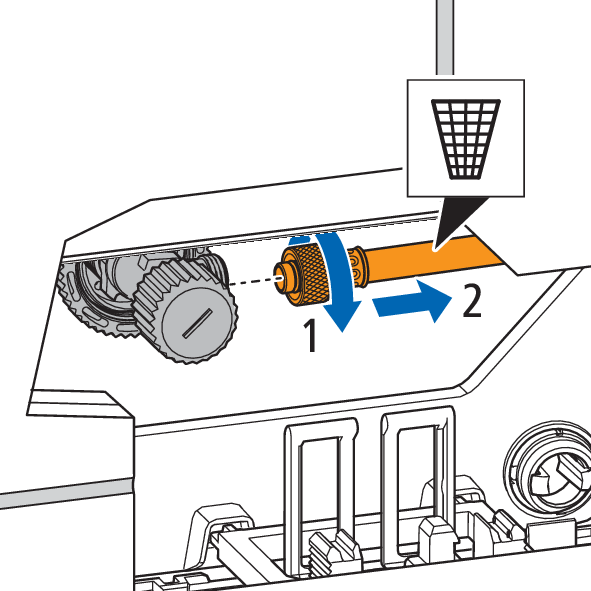

- Inserire il tubo flessibile corazzato e avvitarlo alla valvola di riempimento.

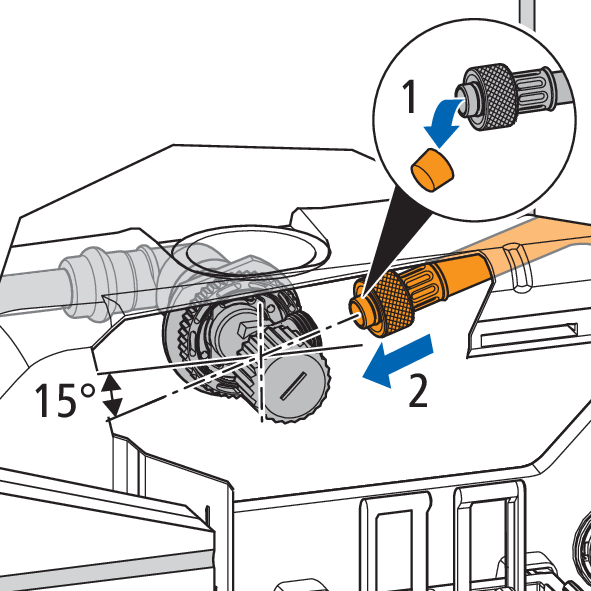

- Rimuovere il cappuccio di protezione dal tubo flessibile corazzato e applicare quest’ultimo sulla filettatura della valvola ad angolo.

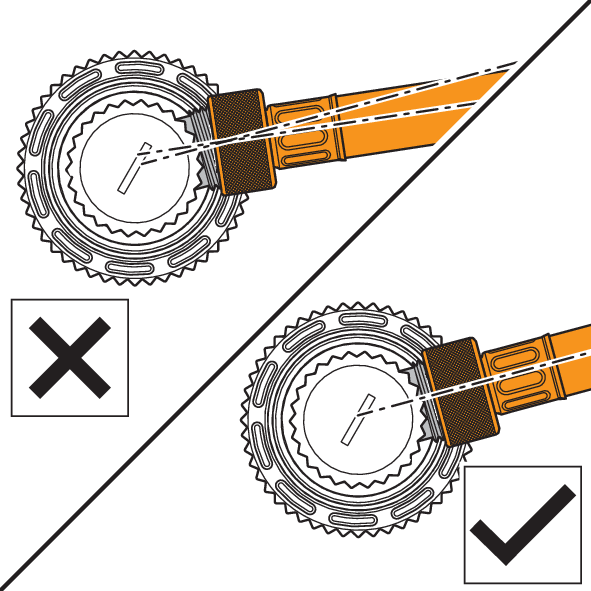

- Accertarsi che il tubo flessibile corazzato sia posizionato diritto sulla valvola ad angolo.

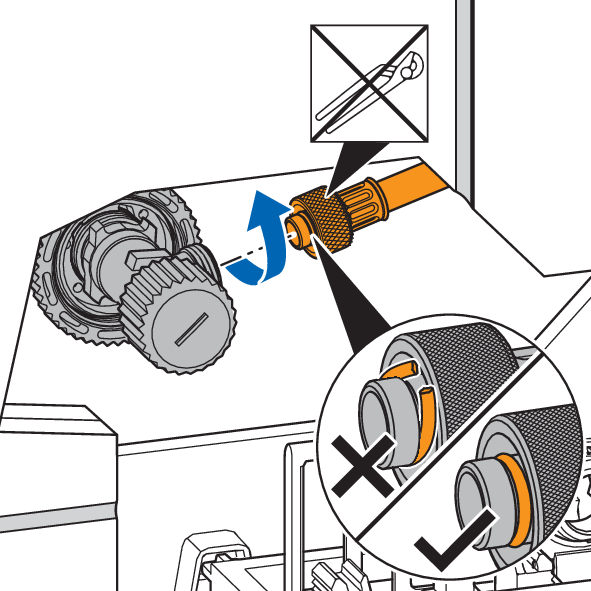

- Avvitare insieme il tubo flessibile corazzato e la valvola ad angolo. Assicurarsi che l’elemento di tenuta non venga danneggiato durante l’avvitamento.
- Riaprire la valvola ad angolo.
- Inserire la piastra di base nella cassetta di scarico.

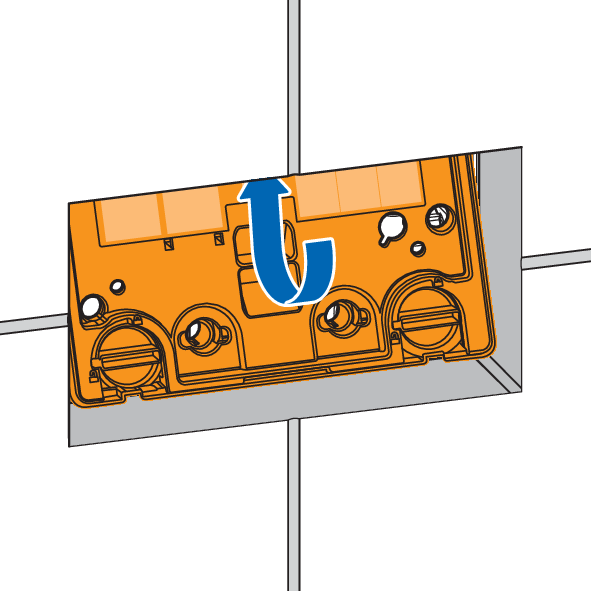

- Chiudere la piastra di base. Ruotare la chiusura di 90° in senso orario.
- Verificare il funzionamento.
3.2 Pulizia del set valvola di riempimento per cassetta
Requisiti:
- Il set valvola di riempimento deve essere smontato, 👉 Sostituzione del set valvola di riempimento per cassetta.

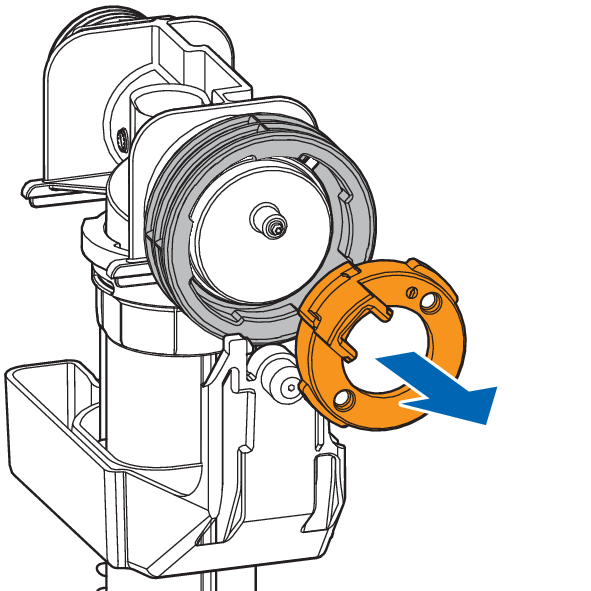

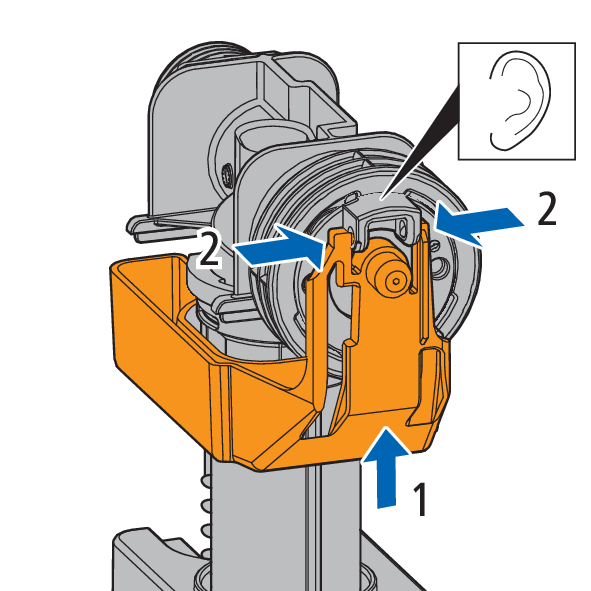

- Rimuovere la sicura del supporto della valvola di riempimento.

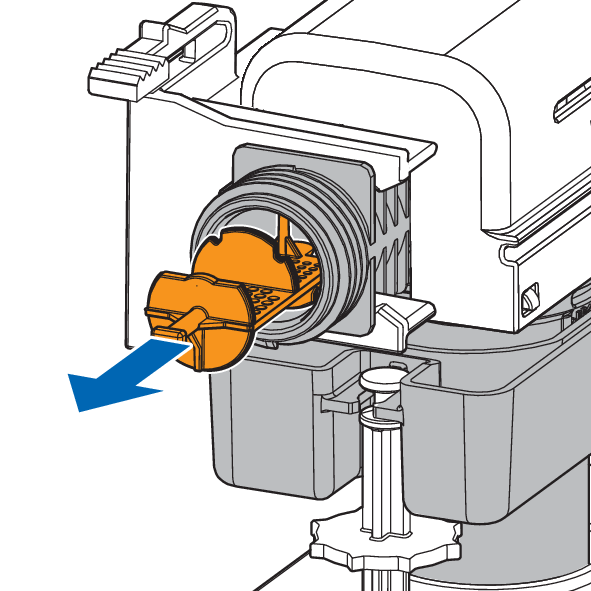

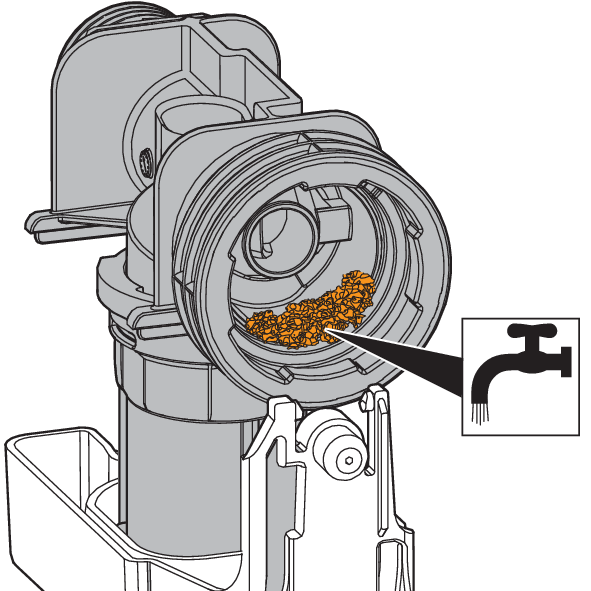

- Rimuovere il filtro dalla valvola di riempimento.

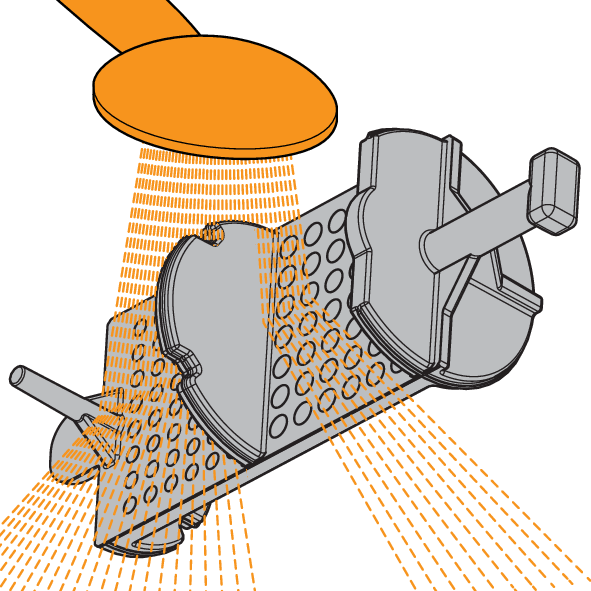

- Sciacquare il filtro sotto l’acqua corrente.
- Reinserire il filtro nella valvola di riempimento.

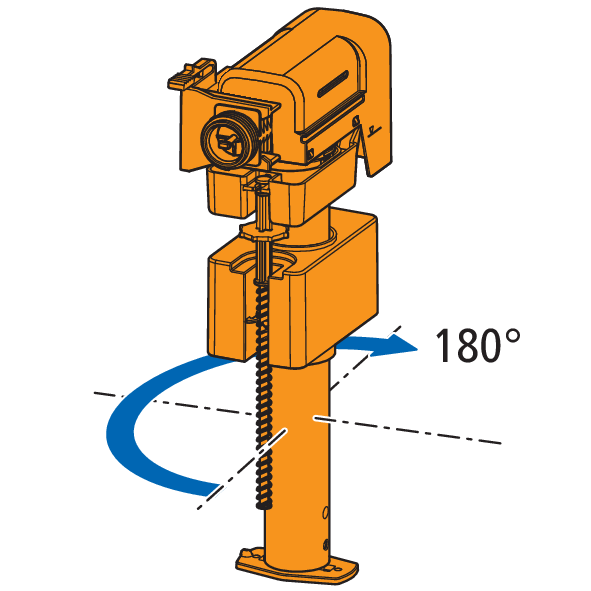

- Ruotare la valvola di riempimento di 180°.
- Aprire i fermi della copertura.

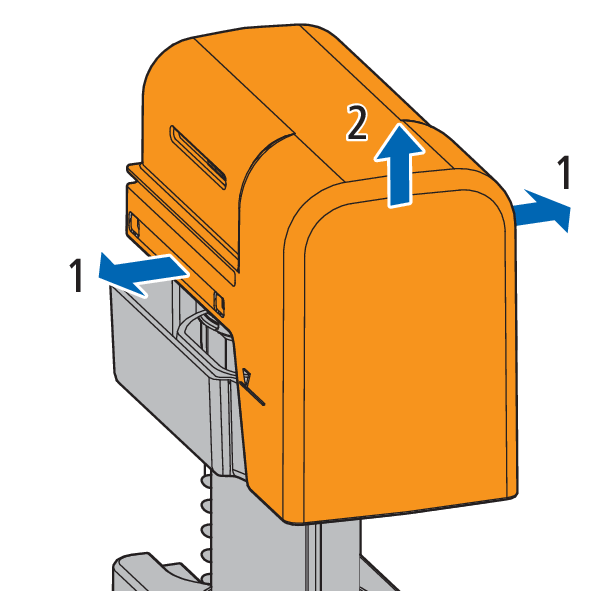

- Sfilare la copertura verso l’alto.
- Piegare la sospensione del galleggiante.
- Spingere la sospensione verso il basso.

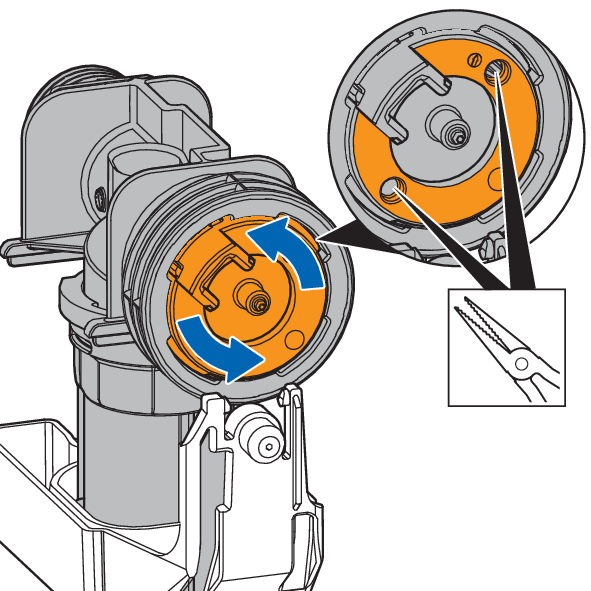

- Per staccare la sospensione ruotare la corona di fissaggio di 45° in senso antiorario utilizzando una pinza ad ago.
- Smontare l’elemento di chiusura.

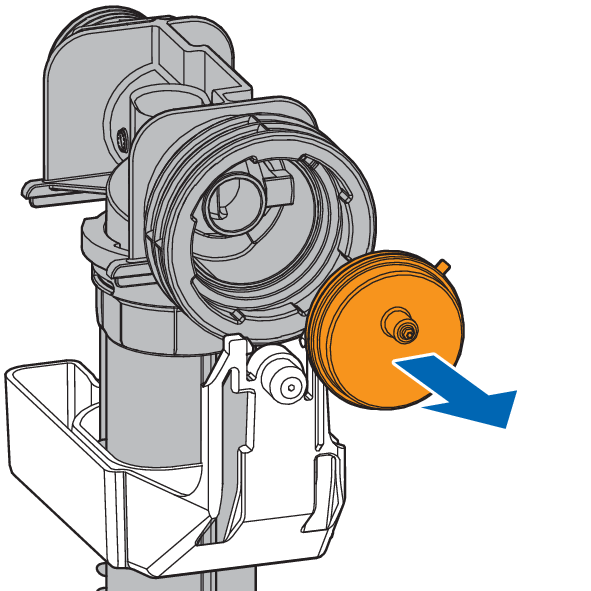

- Smontare la valvola a membrana.

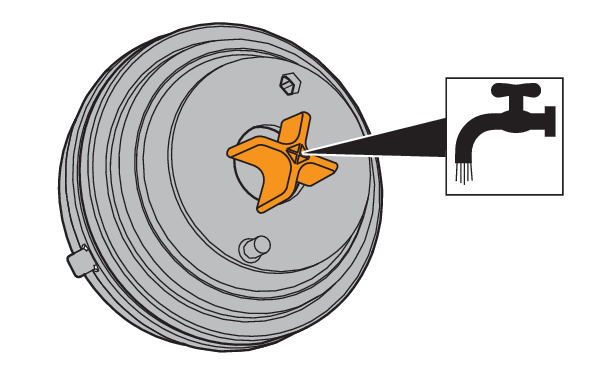

- All’occorrenza sciacquare la valvola a membrana sotto l’acqua corrente.
- Sciacquare la sede della valvola sotto l’acqua corrente.

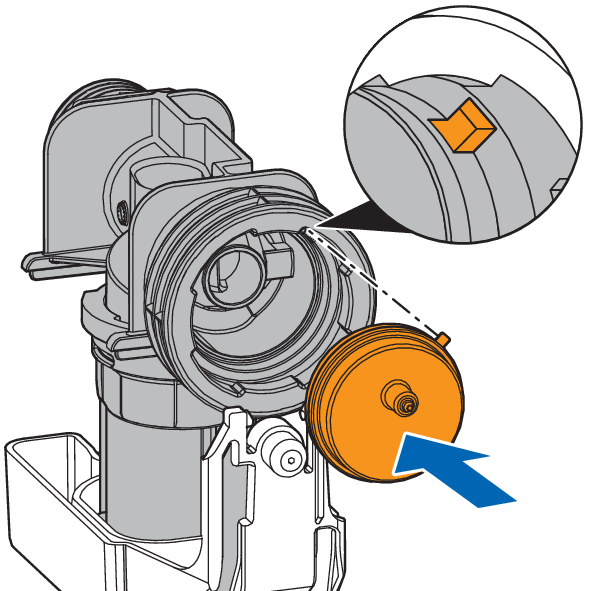

- Montare la valvola a membrana facendo attenzione che sia posizionata correttamente.
- Serrare la corona di fissaggio ruotandola di 45° in senso orario.
- Rimontare la sospensione del galleggiante sull’elemento terminale.
- Applicare la copertura.
- Montare la valvola nella cassetta di scarico, 👉 Sostituzione del set valvola di riempimento per cassetta.
Nota
Non smontare i componenti della valvola a membrana per evitare che si danneggi.
