Istruzioni per l’uso - Tagliatrice per binari Optivis-Tec

5.1 Lubrificazione periodica della lama per punzonatura

La Nussbaum raccomanda di lubrificare con una goccia d’olio la lama per punzonatura e il cuscinetto eccentrico ogni 500 tagli.

5.2 Sostituzione della lama per punzonatura

La Nussbaum raccomanda di sostituire la lama per punzonatura dopo 25'000 tagli.

Sono necessari i seguenti utensili:

• Chiavi esagonali da 3 mm e 5 mm

• Chiavi poligonali mis. 13 e mis. 17

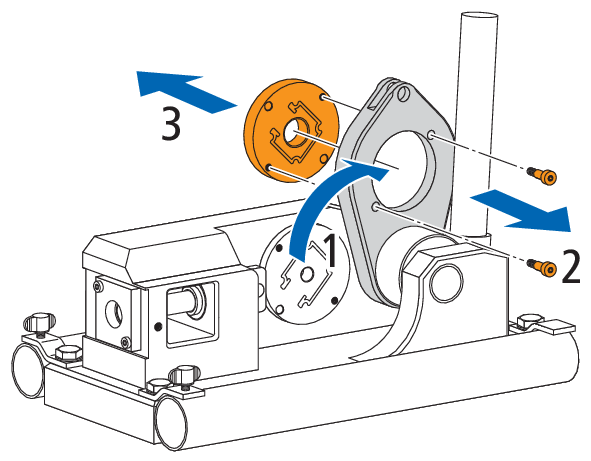

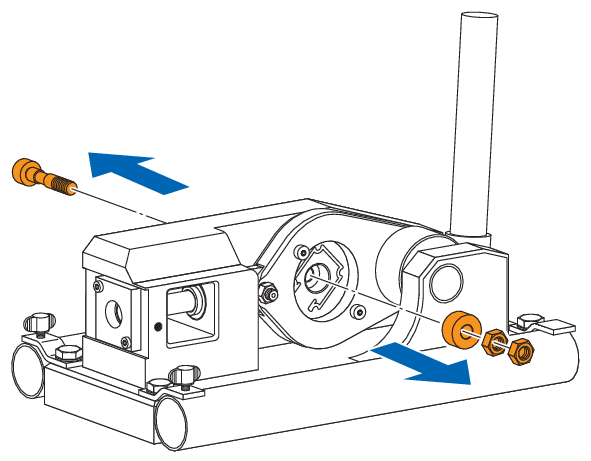

1. Allentare la vite centrale utilizzando una chiave poligonale (mis. 17) e una chiave esagonale (5 mm), quindi rimuovere la vite.

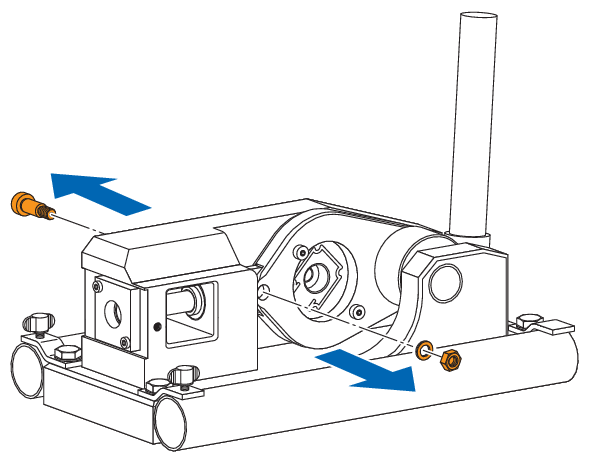

2. Allentare la vite sulla parte anteriore del portamatrice utilizzando una chiave poligonale (mis. 13) e una chiave esagonale (5 mm), quindi rimuovere la vite.

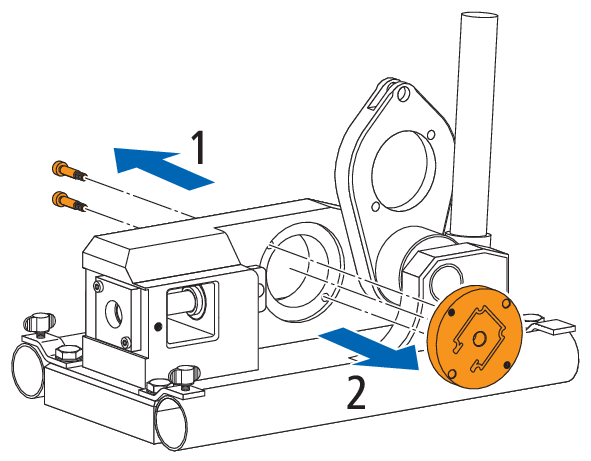

3. Ruotare il portamatrice verso l’alto, allentare le viti utilizzando una chiave esagonale (3 mm) ed estrarre la lama per punzonatura.



4. Allentare le viti utilizzando una chiave esagonale (3 mm) ed estrarre la lama per punzonatura.



5. Inserire una nuova lama per punzonatura e serrare le viti.

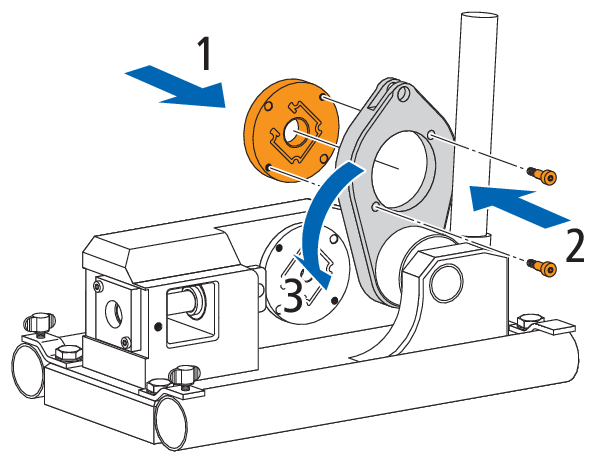

6. Inserire una nuova lama per punzonatura nel portamatrice, serrare le viti e riportare il portamatrice nella posizione iniziale.

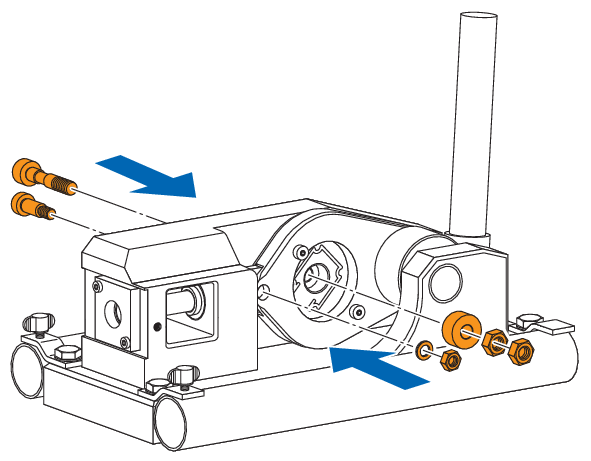

7. Reinserire le viti e serrarle.



5.3 Sostituzione del punzone

La Nussbaum raccomanda di sostituire il punzone dopo 25'000 punzonature.

Sono necessari i seguenti utensili:

• Chiavi esagonali da 3 mm e 5 mm

• Chiavi poligonali mis. 13 e mis. 17

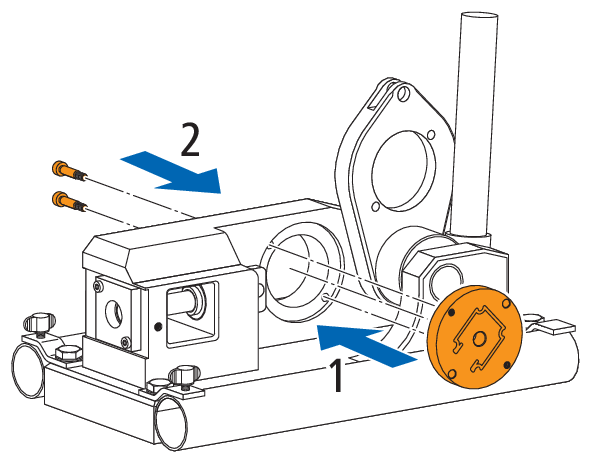

1. Allentare la vite centrale utilizzando una chiave poligonale (mis. 17) e una chiave esagonale (5 mm), quindi rimuovere la vite.



2. Allentare la vite sulla parte anteriore del portamatrice utilizzando una chiave poligonale (mis. 13) e una chiave esagonale (5 mm), quindi rimuovere la vite.

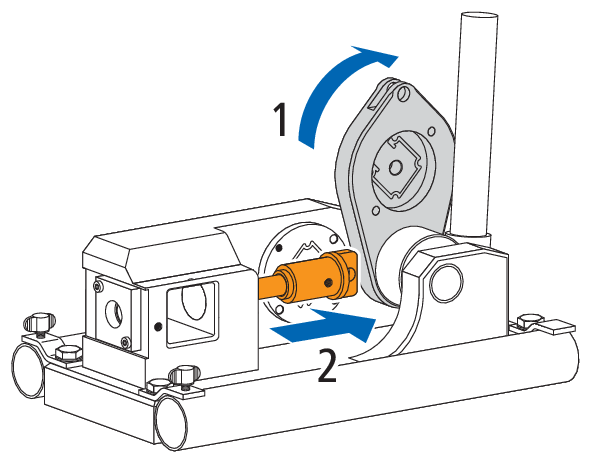

3. Ruotare il portamatrice verso l’alto, allentare la sede del punzone e farla scorrere all’indietro.

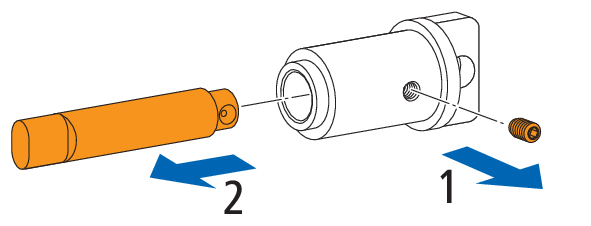

4. Allentare la vite utilizzando una chiave esagonale (3 mm).



5. Rimuovere il punzone e smaltirlo.

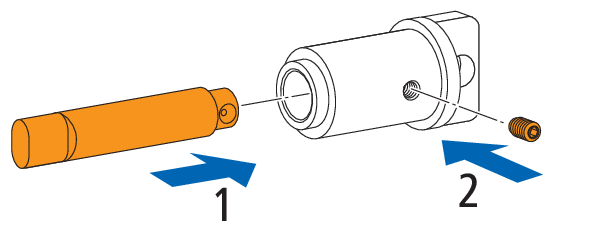

6. Inserire un nuovo punzone, reinserire la vite e serrarla.

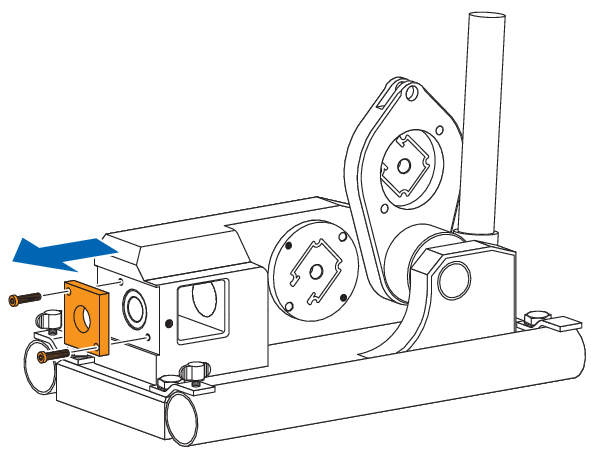

7. Allentare le viti della piastra distanziatrice utilizzando una chiave esagonale (3 mm) e rimuoverle.

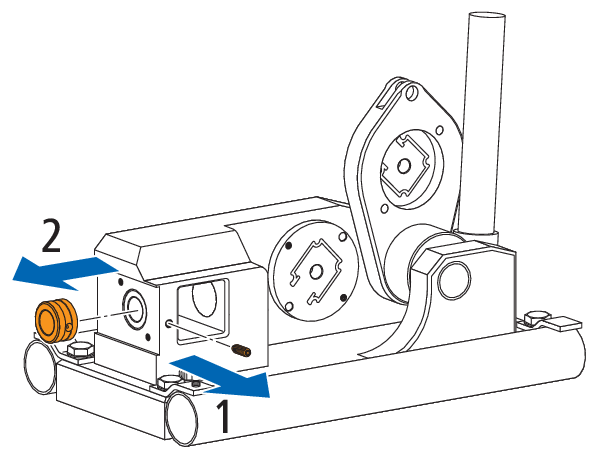

8. Allentare la vite accanto alla guida binario utilizzando una chiave esagonale (3 mm), rimuovere la guida del punzone e smaltirla.

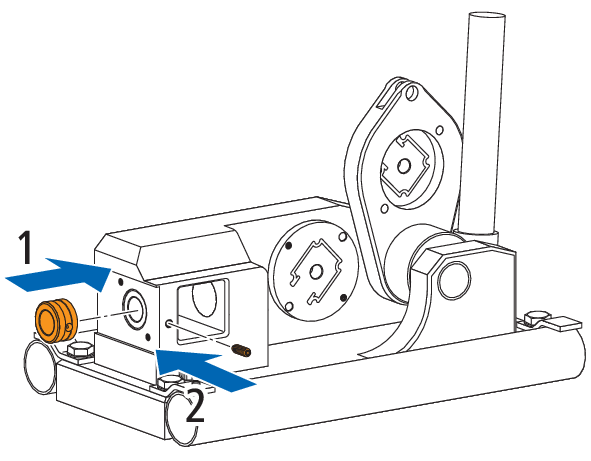

9. Inserire una nuova guida del punzone.



10. Reinserire la vite e serrarla.

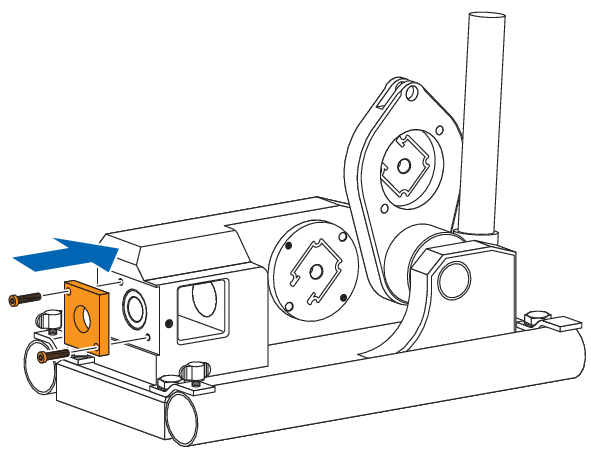

11. Rimontare la piastra distanziatrice.



12. Reinserire le viti e serrarle.
