Istruzioni per l’uso - Valvola di regolazione per la circolazione, elettronica

6.1 Montaggio della valvola di regolazione per la circolazione

La Nussbaum raccomanda di installare un raccordo serrabile 81040.22 o 92017.04 a monte e a valle della valvola di regolazione per la circolazione. In alternativa si possono utilizzare anche raccordi senza dispositivo di serraggio.

Requisiti:

• Nell’installazione è prevista una pompa di circolazione autoregolante per mantenere la pressione costante.

1. Lavare accuratamente la conduttura.

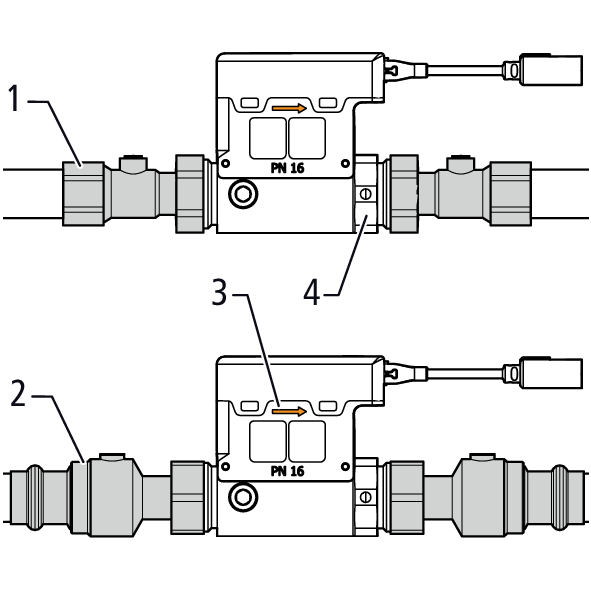

2. Installare nella conduttura la valvola di regolazione per la circolazione e i raccordi serrabili 81040.22 (1) o 92017.04 (2). La freccia (3) sul corpo indica la direzione di flusso corretta. Serrare i raccordi bloccandoli con la superficie della chiave (4).



3. Opzionale: montare il corpo isolante 36022 (5).



Guscio isolante

N. articolo: 36022

Optifitt-Serra-Raccordo

N. articolo: 92017

Optipress-Aquaplus-Raccordo

N. articolo: 81040

6.2 Collegamento della valvola di regolazione per la circolazione all’alimentazione elettrica

6.2.1 Collegamento dell’alimentatore

L’alimentatore 36021 è idoneo per il raccordo di una singola valvola di regolazione per la circolazione.

Avvertimento

Pericolo di morte dovuto a scossa elettrica!

L’alimentatore non è protetto contro la penetrazione di liquidi.

• Utilizzare l’alimentatore solo in ambienti asciutti.

---

Nota

Danno all’apparecchio

• Eseguire o separare i collegamenti a innesto unicamente in assenza di tensione.
• Non allentare o piegare il collegamento del cavo sul corpo.

---

Accessori necessari:

• Alimentatore 36021

• Presa elettrica da 230 V fornita dal committente

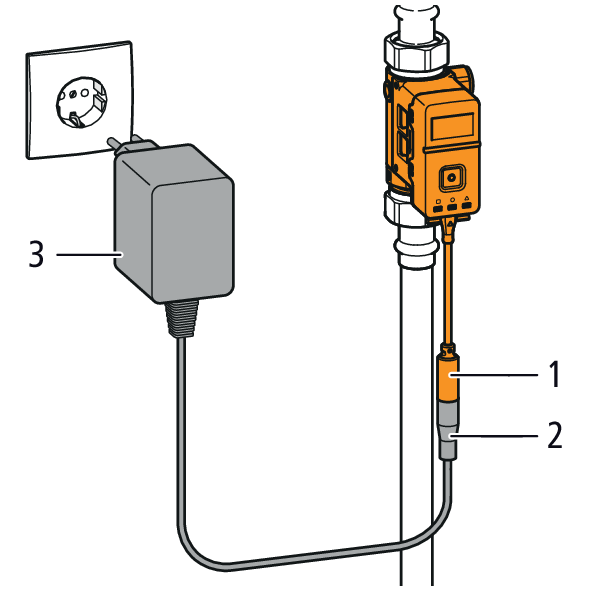

• Inserire il connettore (1) nella presa (2) dell’alimentatore (3).



Alimentatore

N. articolo: 36021
