Scheda tecnica - Disgiuntore di rete BA con flange
299.1.048 / V9

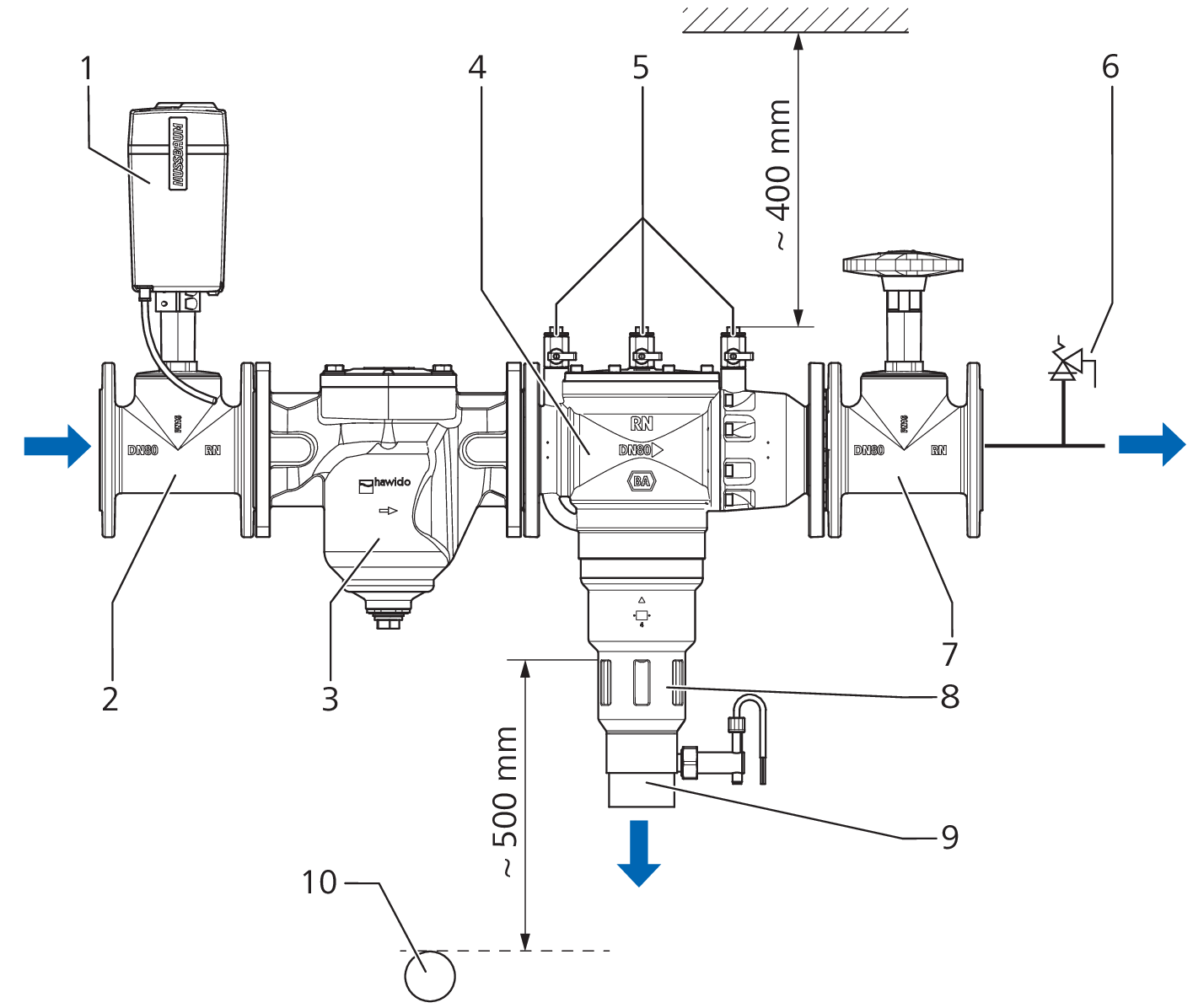

1 Esempio di montaggio 15087
|
1 |
Attuatore dell’unità attuatore Easy-Matic 23300 (opzionale*) |
|
2 |
Valvola d’arresto, ad esempio valvola diritta 23108 |
|
3 |
Filtro, ad esempio 17020 |
|
4 |
Disgiuntore di rete 15087 |
|
5 |
Rubinetti di prova del disgiuntore di rete 15087 (G ½) |
|
6 |
Valvola di sicurezza 13000 / 13002 (opzionale) per compensare un aumento di pressione |
|
7 |
Valvola d’arresto, ad esempio valvola diritta 23108 |
|
8 |
Bocchettone di scarico aperto del disgiuntore di rete 15087 |
|
9 |
Flussostato 23337 (opzionale*) |
|
10 |
Conduttura di scarico |
* Se la conduttura di scarico non è in grado di accogliere la portata di scarico massima del disgiuntore di rete è assolutamente necessario installare un flussostato in combinazione con l’unità attuatore Easy-Matic e un attuatore sulla valvola d’arresto lato ingresso.
Il flussostato può essere utilizzato anche come dispositivo di controllo della funzionalità dell’impianto. I problemi nell’impianto possono essere rilevati a fronte di un’interruzione dell’afflusso di acqua.
