Scheda tecnica - Scaldacqua a pompa di calore Aquapro-E, installazione libera

261.0.129 / V4

5 Avvertenze per l’impiego

Per l’impiego del prodotto devono essere rispettati i seguenti requisiti e le seguenti avvertenze:

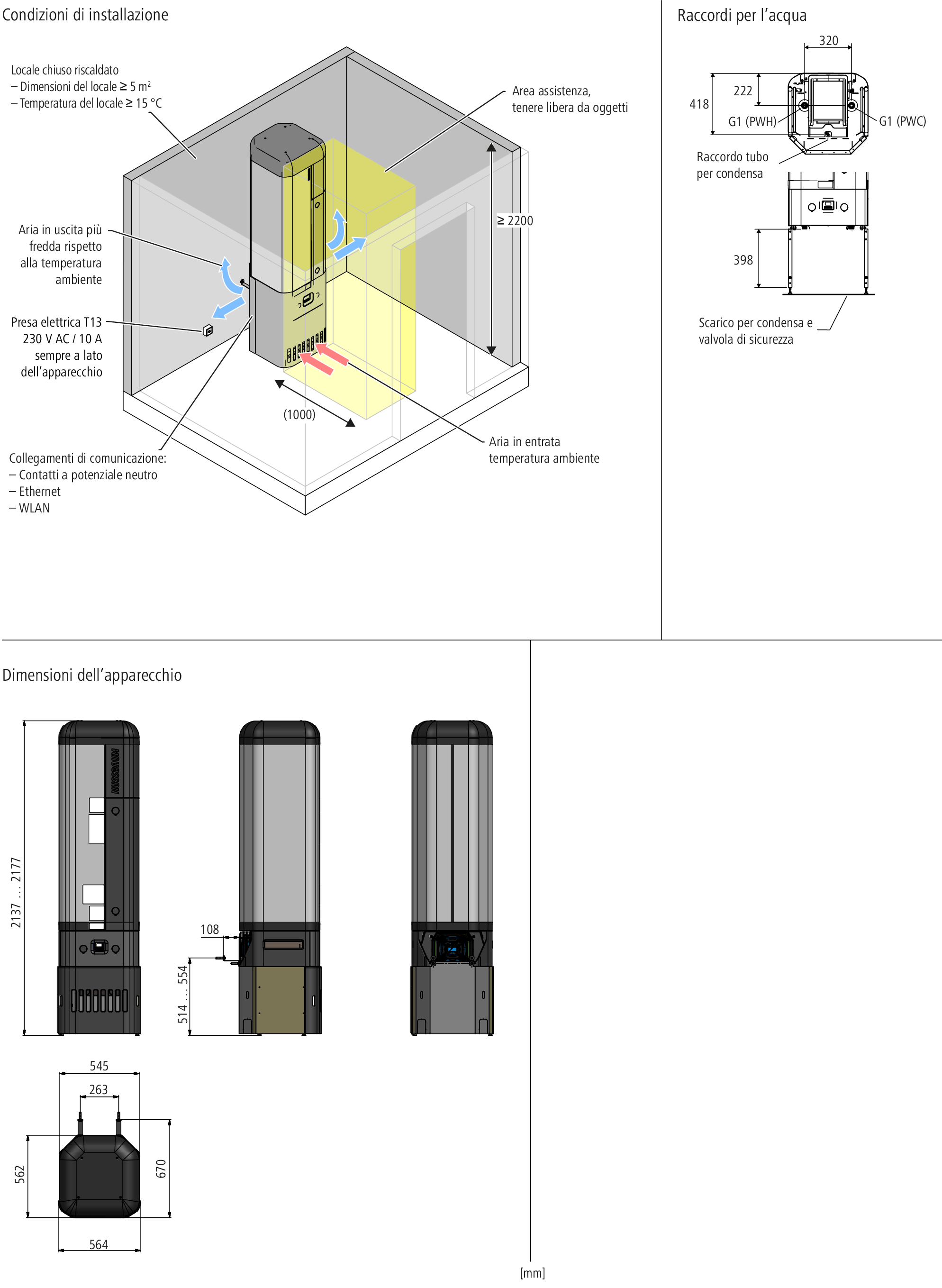

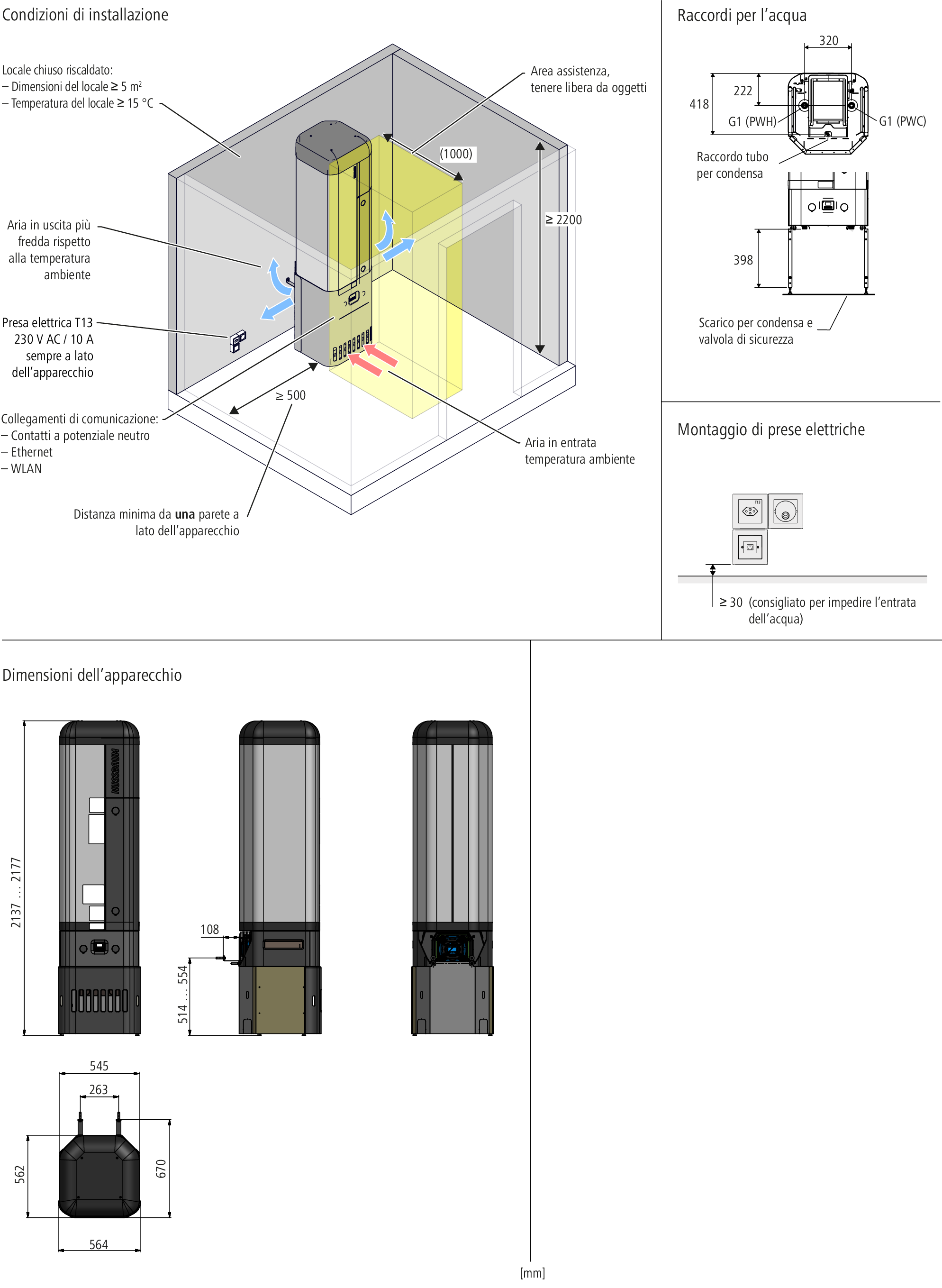

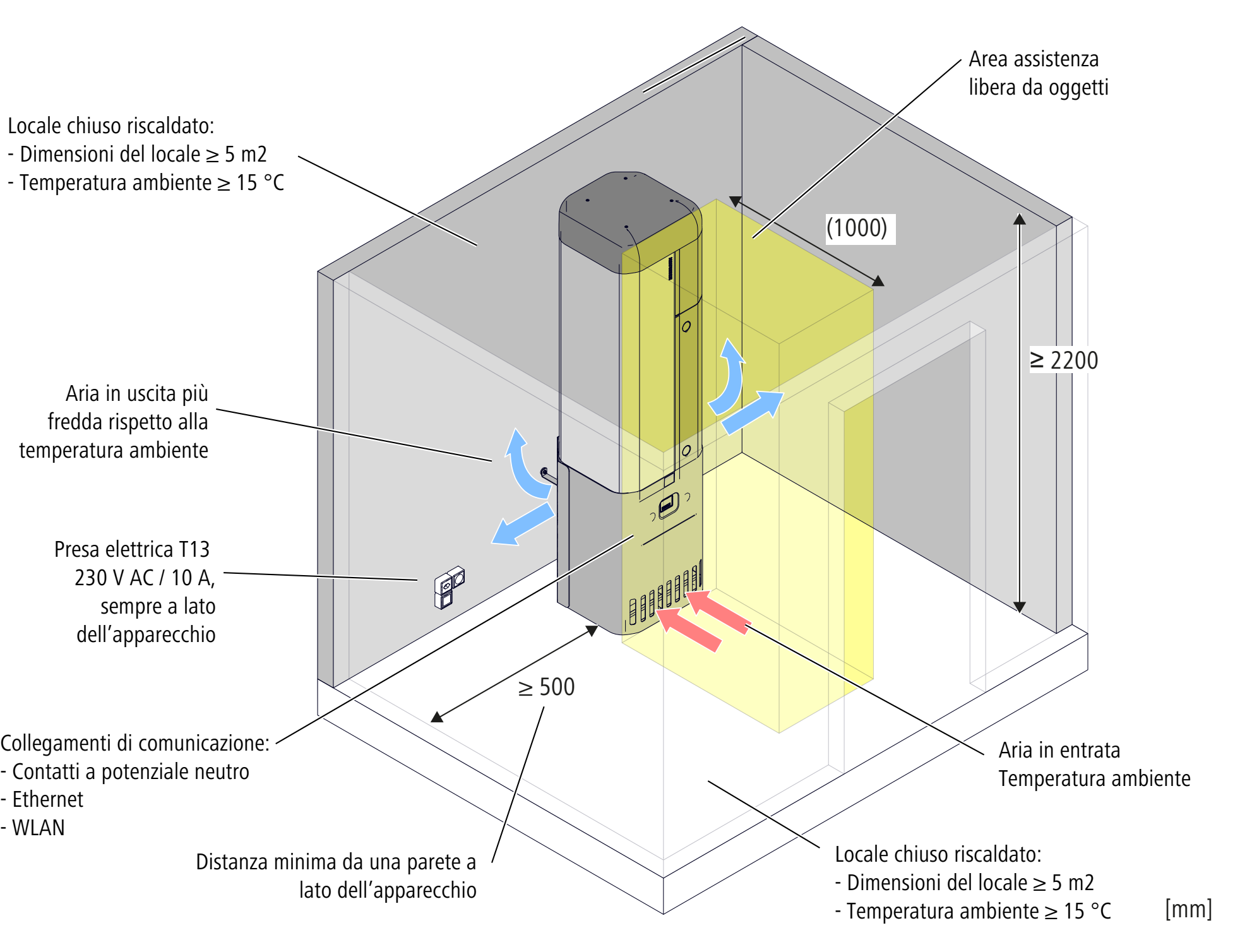

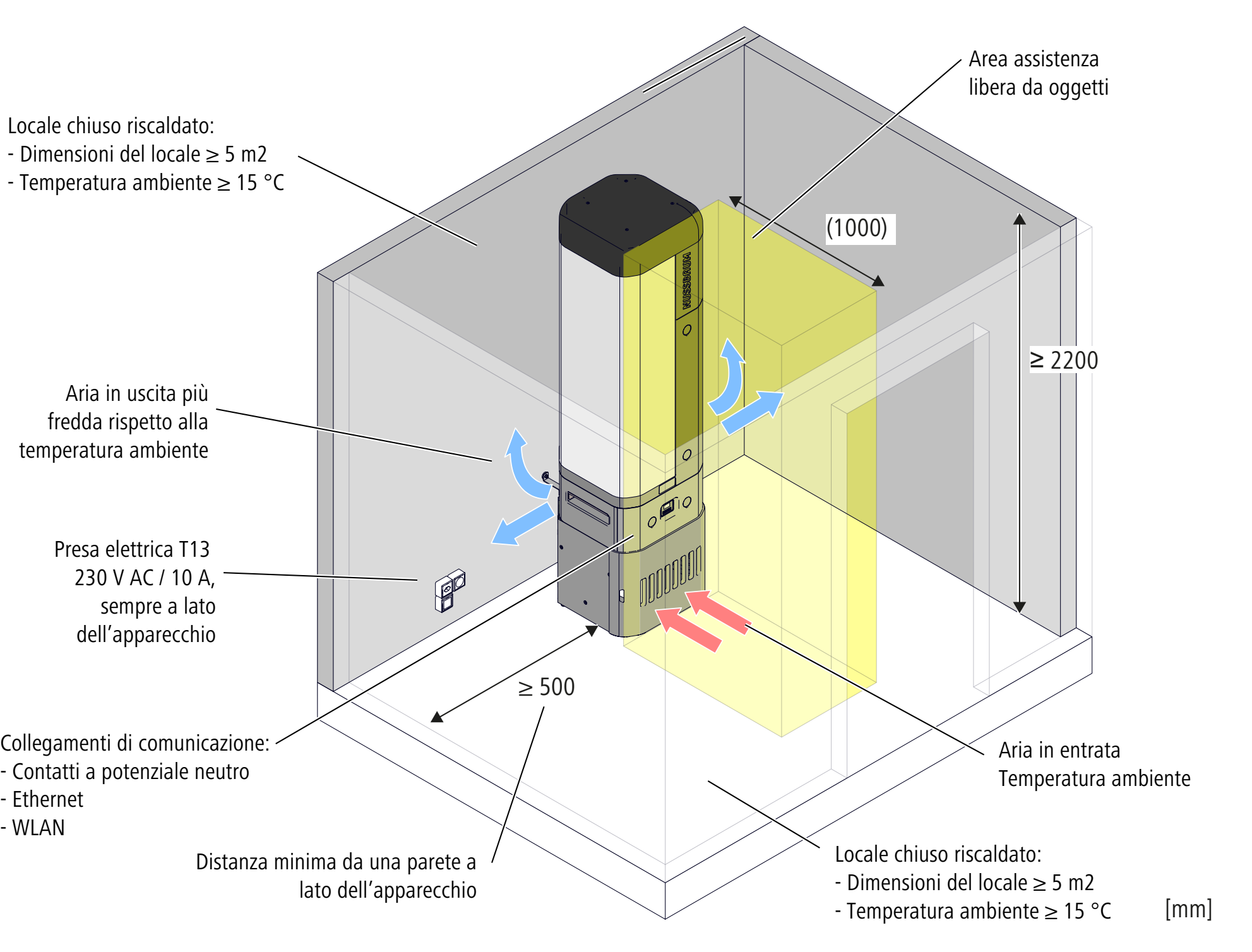

• Requisiti relativi al luogo d’installazione:

  • Capacità portante permanente di 400 kg

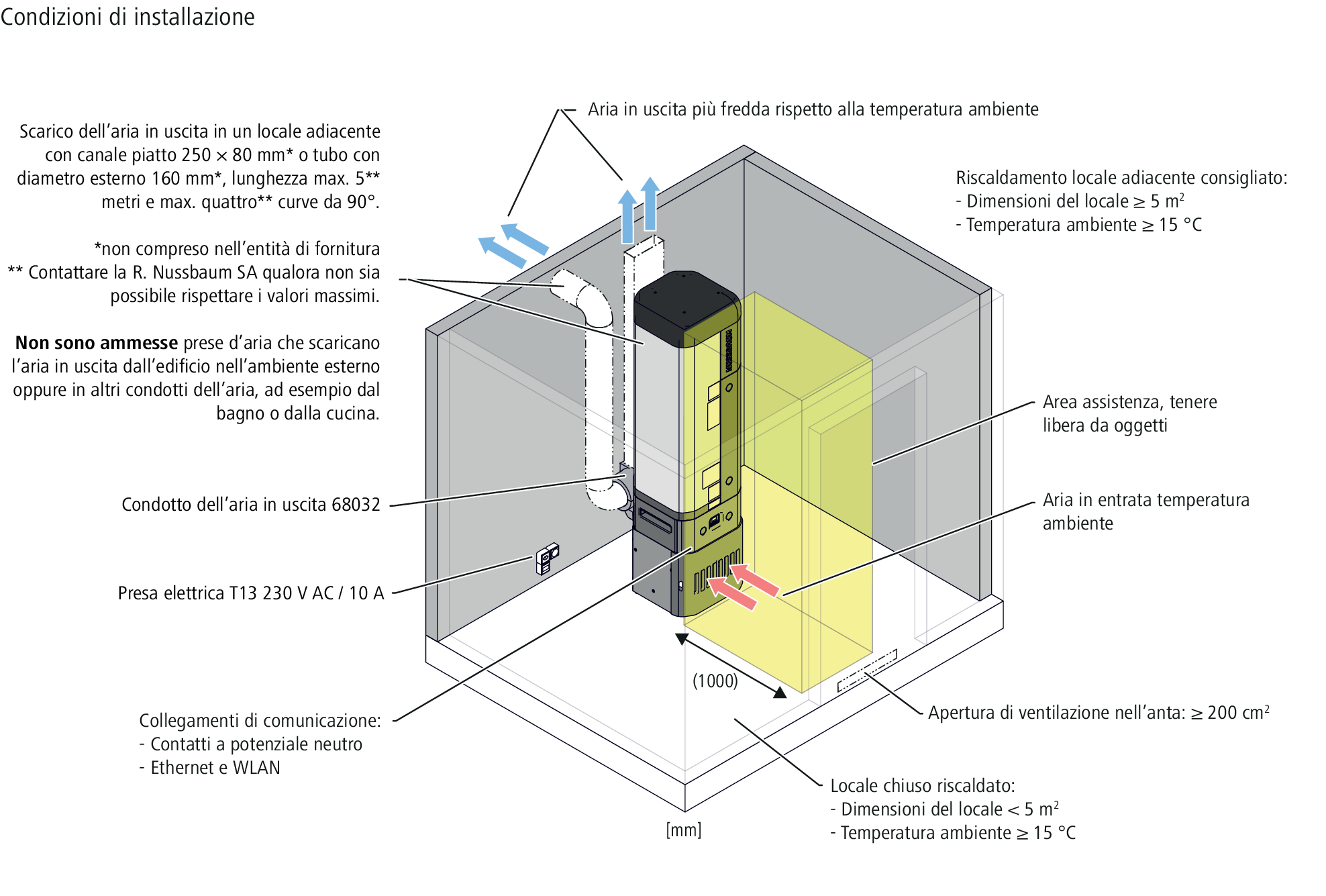

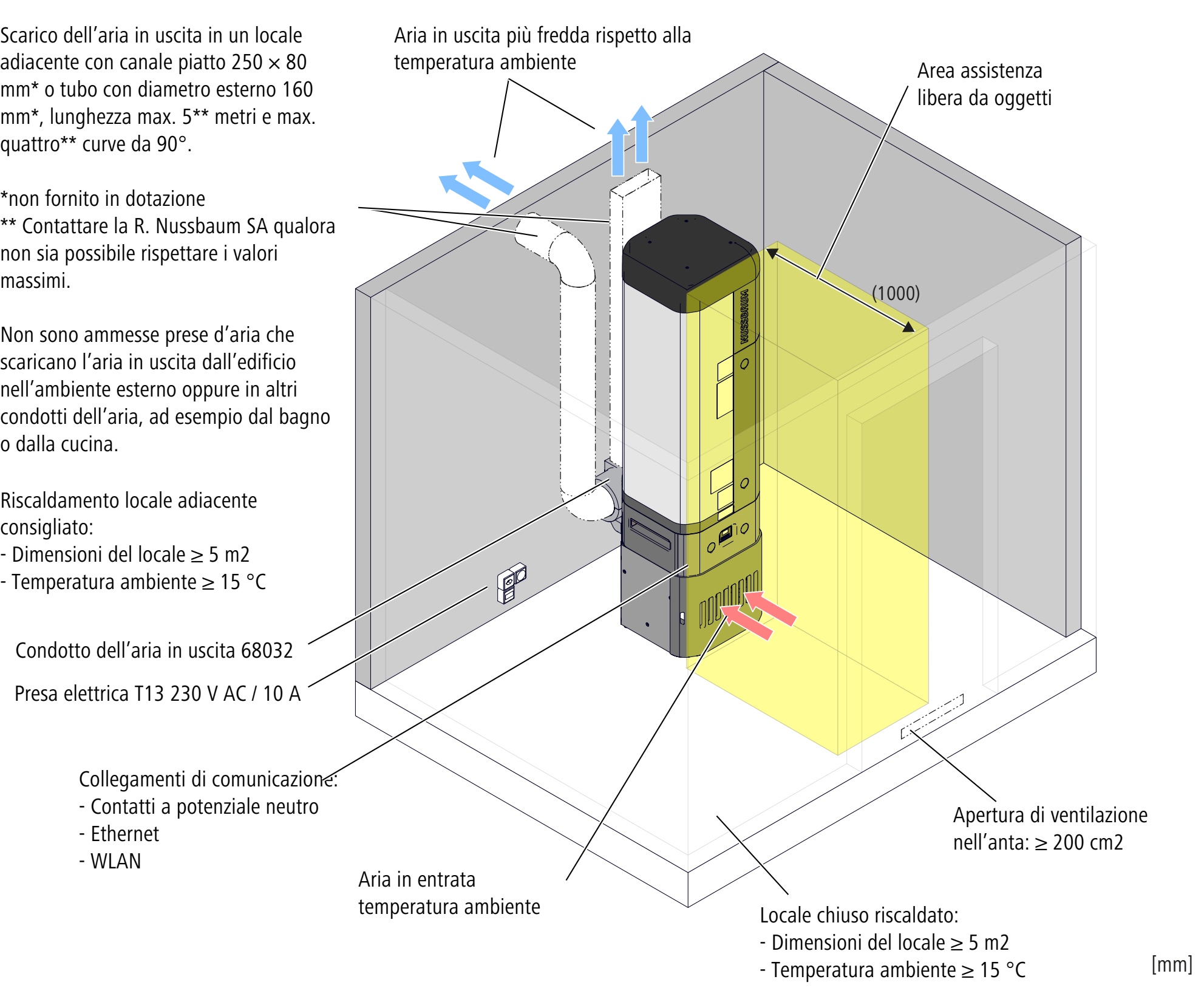

• Requisiti relativi all’aria in entrata:

  • Portata volumetrica dell’aria: ca. 120 … 140 m³/h (con temperatura dell’aria di 15 °C)

  • Intervallo di temperatura: 15 … 35 °C – al di fuori di questo intervallo di temperatura, la pompa di calore viene disinserita.

  • Un flusso d’aria non ostacolato è un presupposto fondamentale per il corretto funzionamento dell’apparecchio. L’ingresso e l’uscita dell’aria dall’apparecchio non devono essere ostacolati da oggetti.

  • A seconda della situazione d’installazione, nell’armadio devono essere montate guarnizioni aggiuntive per evitare un cortocircuito dovuto al flusso d’aria (aspirazione dell’aria in uscita) a causa della presenza di aperture.

  • Per evitare la diffusione di odori sul luogo d’installazione, l’aria di alimentazione dovrebbe essere inodore.

• Alimentazione elettrica / posizionamento delle prese elettriche:

  • Presa elettrica T13, 230 V AC/10 A

  • La presa elettrica T13 deve essere dotata di protezione separata.

  • In caso di installazione a incasso dell’apparecchio: Se nell’armadio sono state installate anche la presa elettrica T13 e altre prese elettriche (ad esempio per l’alimentazione elettrica), per motivi di spazio è necessario utilizzare scatole sotto muro.

• Installazione:

  • L’apparecchio deve essere utilizzato con una valvola di sicurezza che consenta lo scarico della pressione del serbatoio di accumulo in caso di guasti.

  • Per evitare il danneggiamento delle pavimentazioni (ad esempio parquet) e lo sviluppo di odori, la condensa della pompa di calore e l’acqua gocciolante del gruppo di sicurezza devono essere fatte defluire in modo controllato attraverso lo scarico.

  • Il committente deve predisporre uno scarico aperto verso l’atmosfera che deve trovarsi sotto o direttamente accanto all’apparecchio.

• Messa in servizio:

  • L’abilitazione dell’apparecchio per l’esercizio normale con pompa di calore viene fornita dalla Nussbaum o da personale formato dalla Nussbaum.

  • Per evitare la contaminazione del filtro dell’aria durante la messa in servizio o gli interventi di risanamento, fino alla consegna al gestore l’apparecchio deve essere utilizzato soltanto con l’elemento riscaldante, ossia nella modalità operativa [Workzone].

• Revisione:

  • Il modulo pompa di calore è rimovibile. Ciò consente di sostituire la pompa di calore senza dover smontare l’apparecchio.

  • La flangia di controllo è realizzata secondo la norma EN 12897/W/ZW115. È abbinata allo scambiatore di calore.

• Valgono le disposizioni della direttiva W3 della SVGW.
