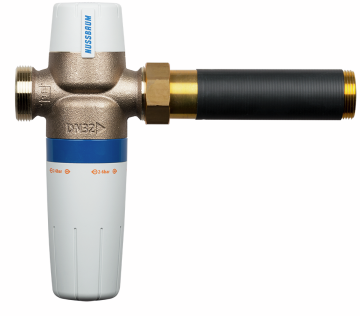

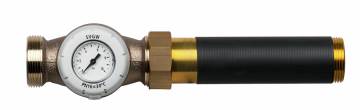

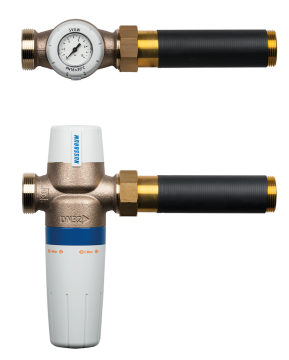

95430 Druckreduzierventil - Austausch
mit Optifitt-Serra-Anschlussverschraubung 92002 Einstellbereich 2 bis 6 bar Sekundärdruck 4 bar eingestellt für Wasser bis 30 °C inklusive Manometer
PN 16.0

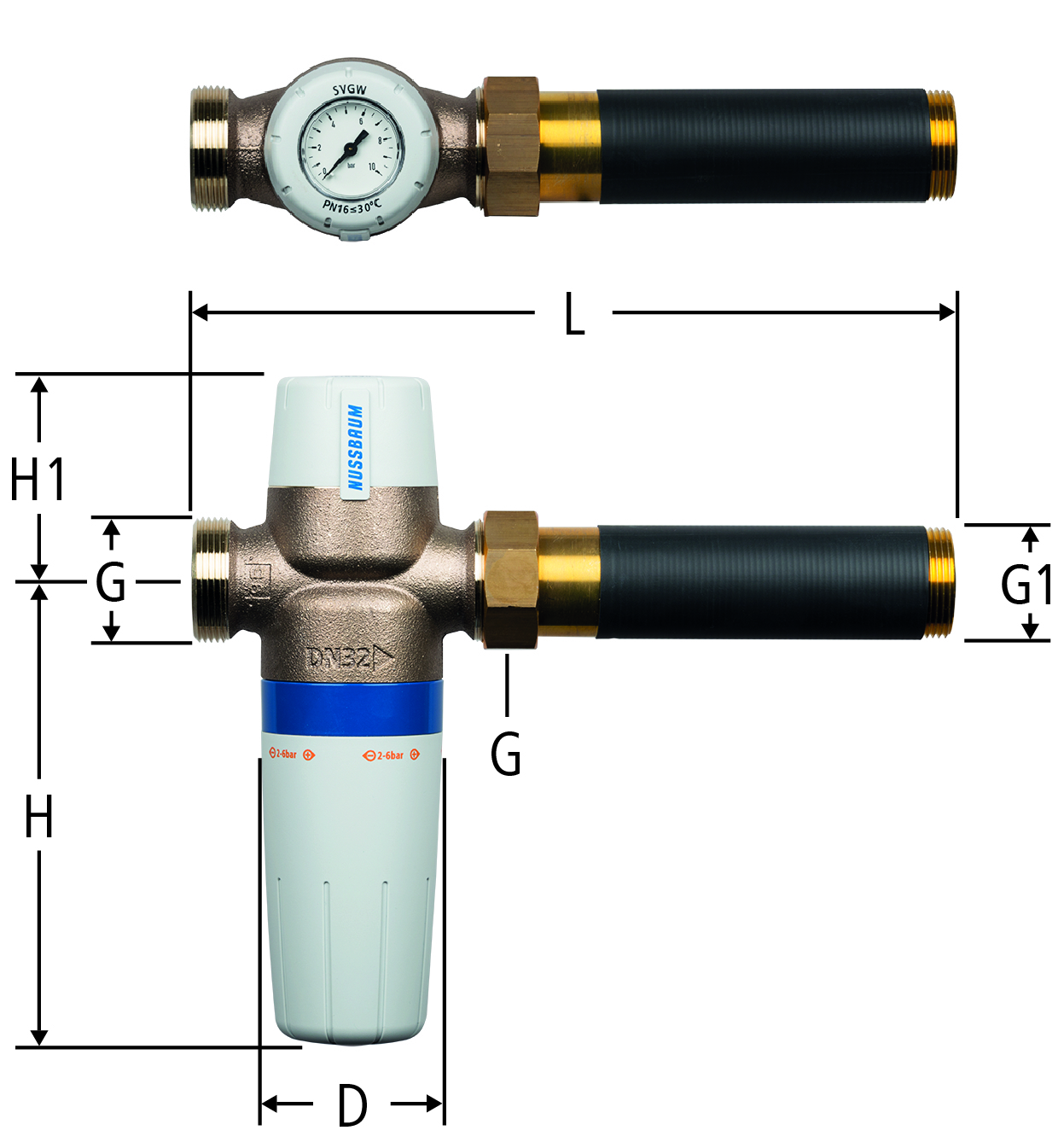

| DN | G | G1 | L | H | H1 | D | Kvs | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | ¾ | ½ | 120 | 123 | 66 | 56 | 3.48 | 15 (½) | 95430.04 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 20 | 1 | ¾ | 145 | 123 | 66 | 56 | 4.5 | 20 (¾) | 95430.05 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 25 | 1¼ | 1 | 180 | 123 | 66 | 56 | 5.52 | 25 (1) | 95430.06 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 32 | 1½ | 1¼ | 225 | 177 | 77 | 69 | 13.2 | 32 (1¼) | 95430.07 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 40 | 1¾ | 1½ | 260 | 177 | 77 | 69 | 16.2 | 40 (1½) | 95430.08 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 50 | 2⅜ | 2 | 290 | 177 | 77 | 69 | 21.6 | 50 (2) | 95430.09 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
| 65 | 3 | 2½ | 350 | 286 | 126 | 128 | 44.4 | 65 (2½) | 95430.10 |
| 50 | 1 | - | ||||
|
|
|||||||||||||||||
Die Grössen DN 40 und DN 50 werden mit 2 Adaptern geliefert.
Die Preise gelangen nur im Austauschverfahren zur Anwendung.
CAD / BIM
| Beschreibung | Druckreduzierventil - Austausch |
| Grösse |
|
| Artikelnummer |
95430.04
|
