81024 Optipress-Aquaplus-Fixpunkt-Bundbüchse
PN 16.0

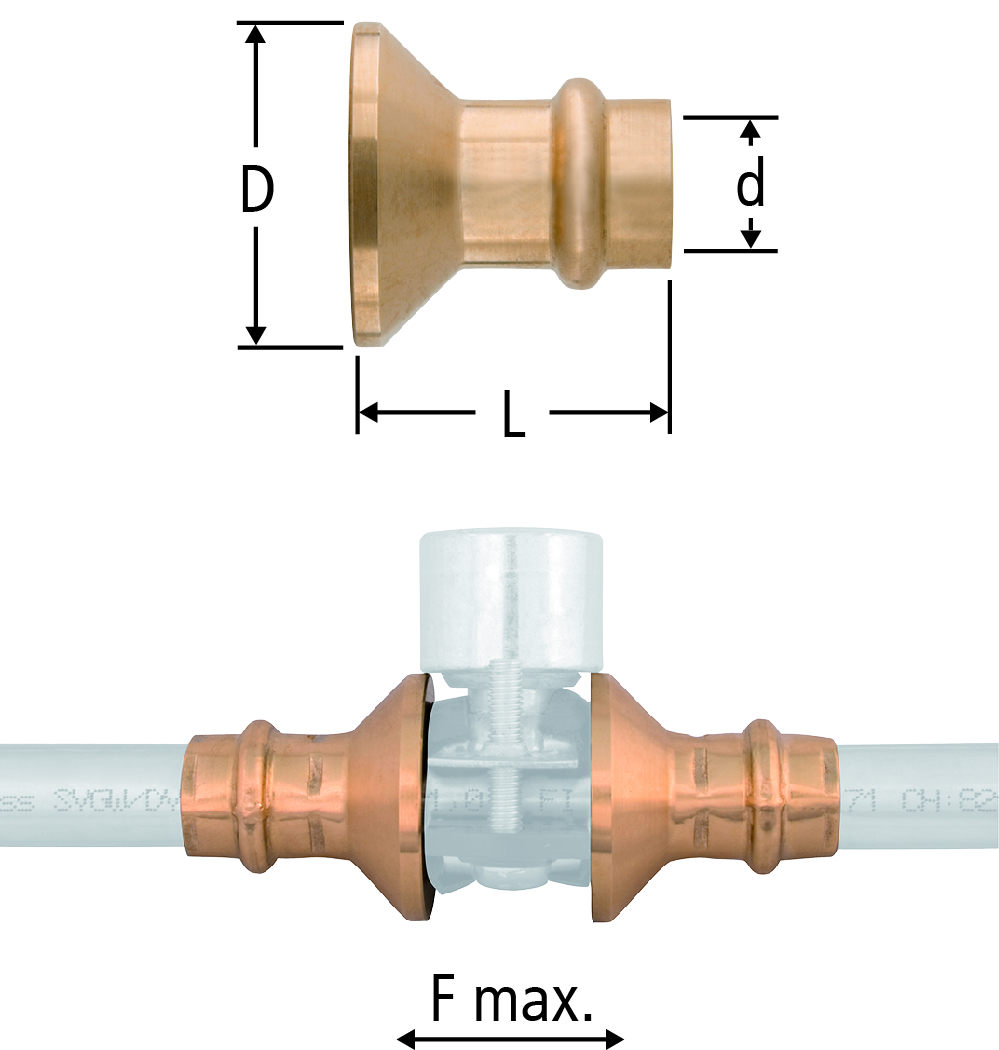

| d | L | F max. | D | Art.-Nr. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 15 | 34 | 3000 N | 35 | 15 | 81024.22 |
| 20 | 1 | 265.612 | ||||
|
|
|||||||||||||
| 18 | 34 | 4000 N | 35 | 18 | 81024.23 |
| 20 | 1 | 265.613 | ||||
|
|
|||||||||||||
| 22 | 35 | 4000 N | 39 | 22 | 81024.24 |
| 20 | 1 | 265.614 | ||||
|
|
|||||||||||||
| 28 | 37 | 4000 N | 45 | 28 | 81024.25 |
| 20 | 1 | 265.615 | ||||
|
|
|||||||||||||
| 35 | 39 | 5000 N | 57 | 35 | 81024.26 |
| 20 | 1 | 265.616 | ||||
|
|
|||||||||||||
| 42 | 44 | 7600 N | 63 | 42 | 81024.27 |
| 20 | 1 | 265.617 | ||||
|
|
|||||||||||||
| 54 | 55 | 10000 N | 80 | 54 | 81024.28 |
| 20 | 1 | 265.618 | ||||
|
|
|||||||||||||
Hinweis
F max. = Max. Fixpunktbelastung bei 10 bar
CAD / BIM
| Beschreibung | Optipress-Aquaplus-Fixpunkt-Bundbüchse |
| Grösse |
|
| Artikelnummer |
81024.22
|
