31008 Standard-Verteilbatterie
Archiviertes Produkt
mit Optipress-Aquaplus-Anschlussverschraubungen 92020 / 92021 bestehend aus Verteilventil 22052 mit Entleerventil 22070, Druckreduzierventil 12010, Anschlussflansch 12085 mit Flanschabdeckung 12086, Doppelverschraubung 92046 und Interbloc 31071
PN 16.0

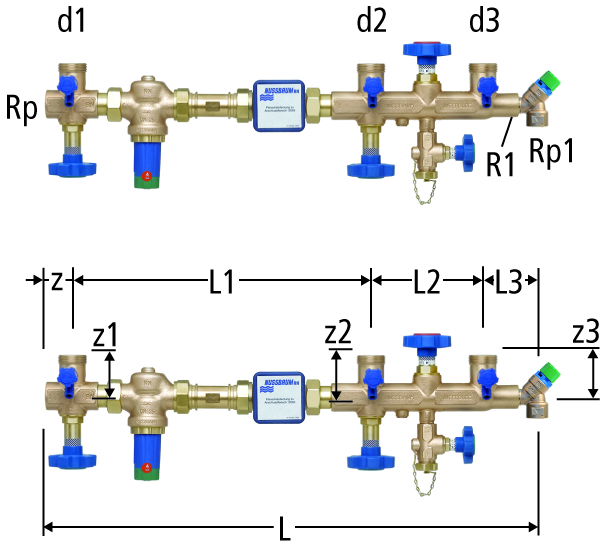

| Rp | Rp1 | R1 | d1 | d2 | d3 | z3 | L | L1 | L2 | L3 | Art.-Nr. | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | 22 | 22 | 22 | 73 | 706 | 434 | 160 | 75 | 1x22x22x22 | 31008.21 | 01 | 1 | - | nicht mehr bestellbar |
| 1 | ¾ | ¾ | 22 | 28 | 22 | 73 | 706 | 434 | 160 | 75 | 1x22x28x22 | 31008.22 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | ¾ | ¾ | 22 | 22 | 22 | 73 | 751 | 472 | 160 | 75 | 1¼x22x22x22 | 31008.23 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | ¾ | ¾ | 22 | 28 | 22 | 73 | 751 | 472 | 160 | 75 | 1¼x22x28x22 | 31008.24 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | ¾ | ¾ | 22 | 28 | 28 | 78 | 751 | 472 | 160 | 75 | 1¼x22x28x28 | 31008.25 | 01 | 1 | - | nicht mehr bestellbar |
CAD / BIM
| Beschreibung | Standard-Verteilbatterie |
| Grösse |
|
| Artikelnummer |
31008.21
|
