31009 Standard-Verteilbatterie
Archiviertes Produkt
mit Optiflex-Press-Anschlussverschraubungen 84040 bestehend aus Verteilventil 22053 mit Entleerventil 22070, Druckreduzierventil 12010, Anschlussflansch 12085 mit Flanschabdeckung 12086, Doppelverschraubung 92046 und Interbloc 31073
PN 16.0

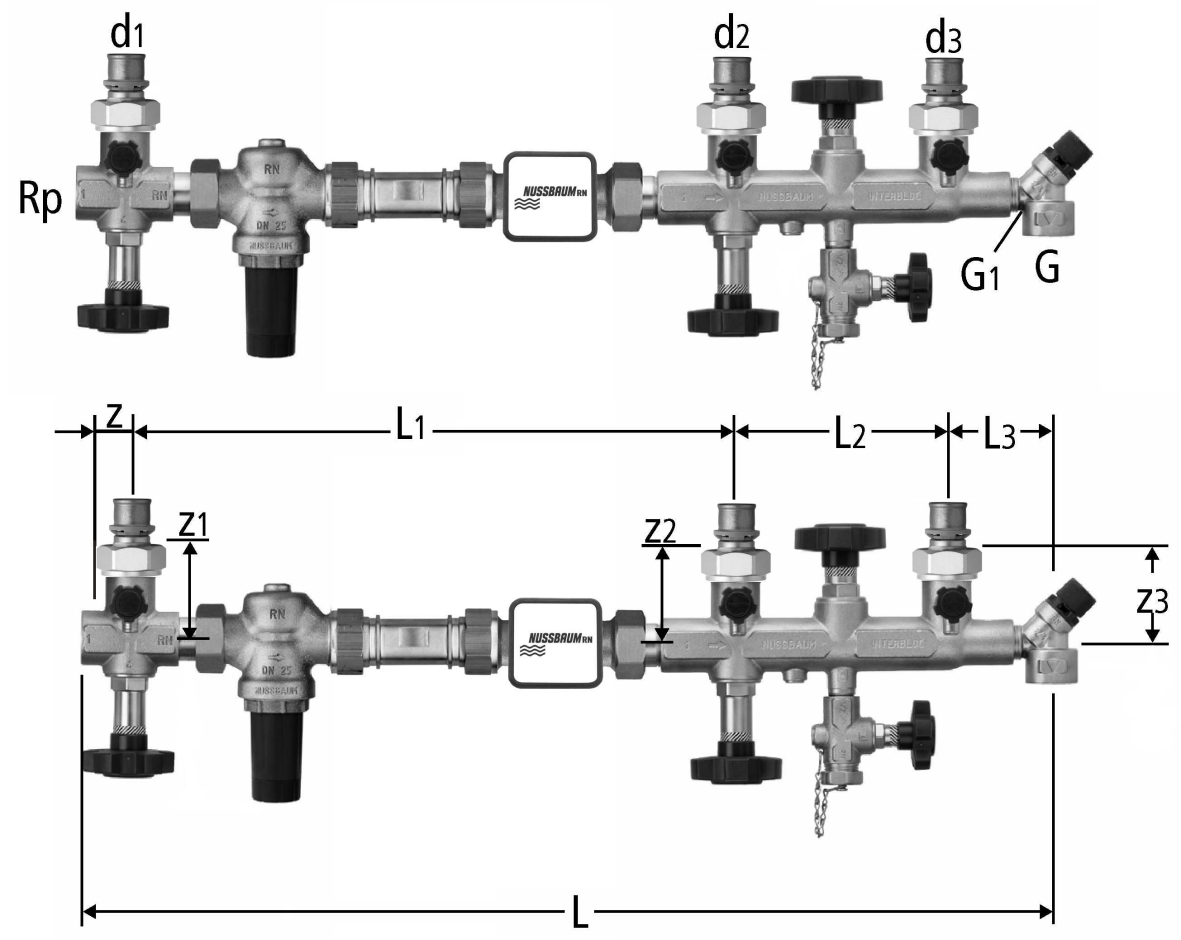

| Rp | G | G1 | d1 | d2 | d3 | z | z1 | z2 | z3 | L | L1 | L2 | L3 | Art.-Nr. | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | ¾ | 25 | 25 | 25 | 20 | 74 | 74 | 74 | 706 | 434 | 160 | 75 | 1x25x25x25 | 31009.21 | 01 | 1 | - | nicht mehr bestellbar |
| 1 | 1 | ¾ | 25 | 32 | 25 | 20 | 74 | 74 | 74 | 706 | 434 | 160 | 75 | 1x25x32x25 | 31009.22 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | 1 | ¾ | 25 | 25 | 25 | 20 | 74 | 74 | 74 | 751 | 472 | 160 | 75 | 1¼x25x25x25 | 31009.23 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | 1 | ¾ | 25 | 32 | 25 | 20 | 74 | 74 | 74 | 751 | 472 | 160 | 75 | 1¼x25x32x25 | 31009.24 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | 1 | ¾ | 25 | 32 | 32 | 20 | 74 | 74 | 74 | 751 | 472 | 160 | 75 | 1¼x25x32x32 | 31009.25 | 01 | 1 | - | nicht mehr bestellbar |
CAD / BIM
| Beschreibung | Standard-Verteilbatterie |
| Grösse |
|
| Artikelnummer |
31009.21
|
