31071 Interbloc
Archiviertes Produkt
mit Optipress-Aquaplus-Anschlussverschraubungen 92020 / 92021 Verteilventil-Sicherheitsgarnitur für Wasser bis 90 °C bestehend aus Verteilventil, KRV-Ventil, 2 Entleerventilen 22070, Füllventil 23020, Sicherheitsventil 13000 - 6 bar fest eingestellt
PN 10.0

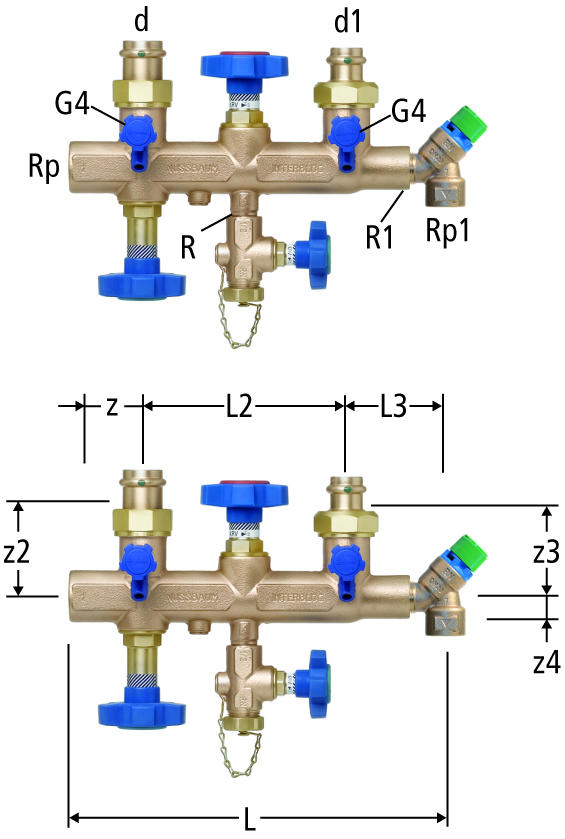

| Rp | Rp1 | R | R1 | G4 | d | d1 | z | z2 | z3 | z4 | L | L2 | L3 | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | ½ | ¾ | ¼ | 22 | 22 | 40 | 76 | 76 | 14 | 292 | 160 | 75 | 1 x 22 x 22 | 31071.21 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
| 1 | 1 | ½ | ¾ | ¼ | 28 | 22 | 40 | 78 | 76 | 14 | 292 | 160 | 75 | 1 x 28 x 22 | 31071.22 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
| 1¼ | 1 | ½ | ¾ | ¼ | 22 | 22 | 41 | 76 | 76 | 14 | 299 | 160 | 75 | 1¼ x 22 x 22 | 31071.23 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
| 1¼ | 1 | ½ | ¾ | ¼ | 28 | 22 | 41 | 78 | 76 | 14 | 299 | 160 | 75 | 1¼ x 28 x 22 | 31071.24 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
| 1¼ | 1 | ½ | ¾ | ¼ | 28 | 28 | 41 | 78 | 78 | 14 | 299 | 160 | 75 | 1¼ x 28 x 28 | 31071.25 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
CAD / BIM
| Beschreibung | Interbloc |
| Grösse |
|
| Artikelnummer |
31071.21
|
