31103 Standard-Verteilbatterie mit Redfil rückspülbar
Archiviertes Produkt
ohne Anschlussverschraubungen, mit Anschlussflansch 12085 bestehend aus Verteilventil 22050 mit Entleerventil 22070, Redfil rückspülbar 12101, Anschlussflansch 12085 mit Flanschabdeckung 12086, Doppelverschraubung 92046 und Interbloc 31061
PN 16.0

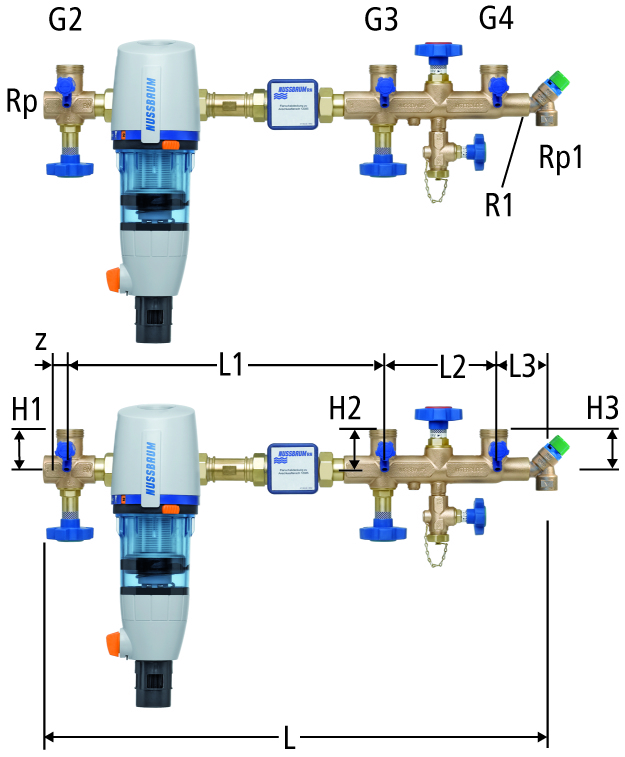

| Rp | Rp1 | R1 | G2 | G3 | G4 | z | L | L1 | L2 | L3 | H1 | H2 | H3 | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | 1¼ | 1¼ | 1¼ | 20 | 706 | 434 | 160 | 75 | 60 | 60 | 60 | 25 (1) | 31103.36 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 1¼ | 1¼ | 1¼ | 25 | 751 | 472 | 160 | 75 | 62 | 60 | 60 | 32 (1¼) | 31103.37 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
Hinweis
Für den Betrieb eines rückspülbaren Filters ist ein Abwasseranschluss vorzusehen.
CAD / BIM
| Beschreibung | Standard-Verteilbatterie mit Redfil rückspülbar |
| Grösse |
|
| Artikelnummer |
31103.36
|
