31104 Standard-Verteilbatterie mit Redfil rückspülbar
Archiviertes Produkt
mit Optipress-Aquaplus-Anschlussverschraubungen 92020 / 92021, mit Anschlussflansch 12085 bestehend aus Verteilventil 22052 mit Entleerventil 22070, Redfil rückspülbar 12101, Anschlussflansch 12085 mit Flanschabdeckung 12086, Doppelverschraubung 92046 und Interbloc 31071
PN 16.0

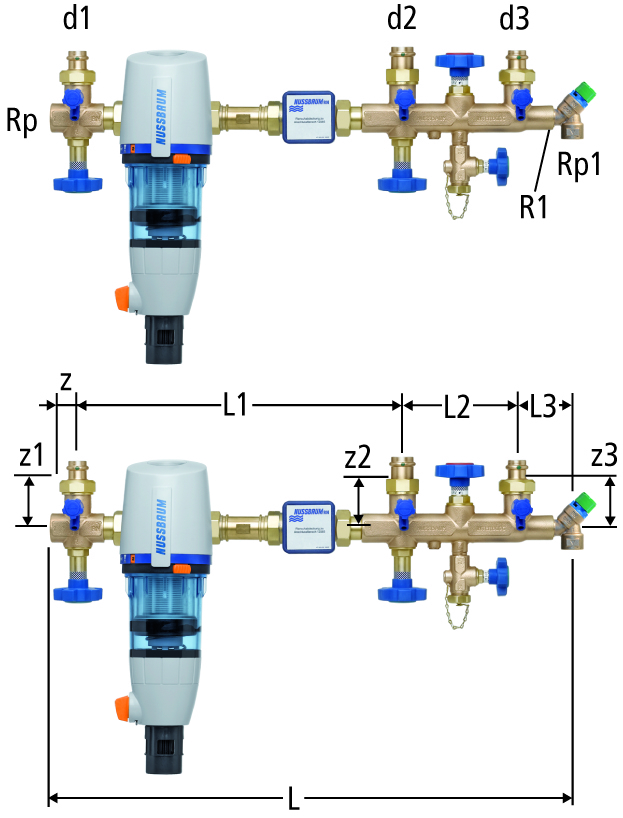

| Rp | Rp1 | R1 | d1 | d2 | d3 | z | z1 | z2 | z3 | L | L1 | L2 | L3 | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ¾ | ¾ | 22 | 22 | 22 | 20 | 73 | 73 | 73 | 706 | 434 | 160 | 75 | 1x22x22x22 | 31104.21 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
| 1 | ¾ | ¾ | 22 | 28 | 22 | 20 | 73 | 78 | 73 | 706 | 434 | 160 | 75 | 1x22x28x22 | 31104.22 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 22 | 22 | 25 | 75 | 73 | 73 | 751 | 472 | 160 | 75 | 1¼x22x22x22 | 31104.23 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 22 | 25 | 75 | 78 | 73 | 751 | 472 | 160 | 75 | 1¼x22x28x22 | 31104.24 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
| 1¼ | ¾ | ¾ | 22 | 28 | 28 | 25 | 75 | 78 | 78 | 751 | 472 | 160 | 75 | 1¼x22x28x28 | 31104.25 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||||||||||
Hinweis
Für den Betrieb eines rückspülbaren Filters ist ein Abwasseranschluss vorzusehen.
CAD / BIM
| Beschreibung | Standard-Verteilbatterie mit Redfil rückspülbar |
| Grösse |
|
| Artikelnummer |
31104.21
|
