40214 Einsatz mit Auslaufgehäuse
Archiviertes Produkt
mit Umsteller und Steckschlüssel zu Gartenventilen frostsicher mit Easy-Top-Oberteil
PN 16.0

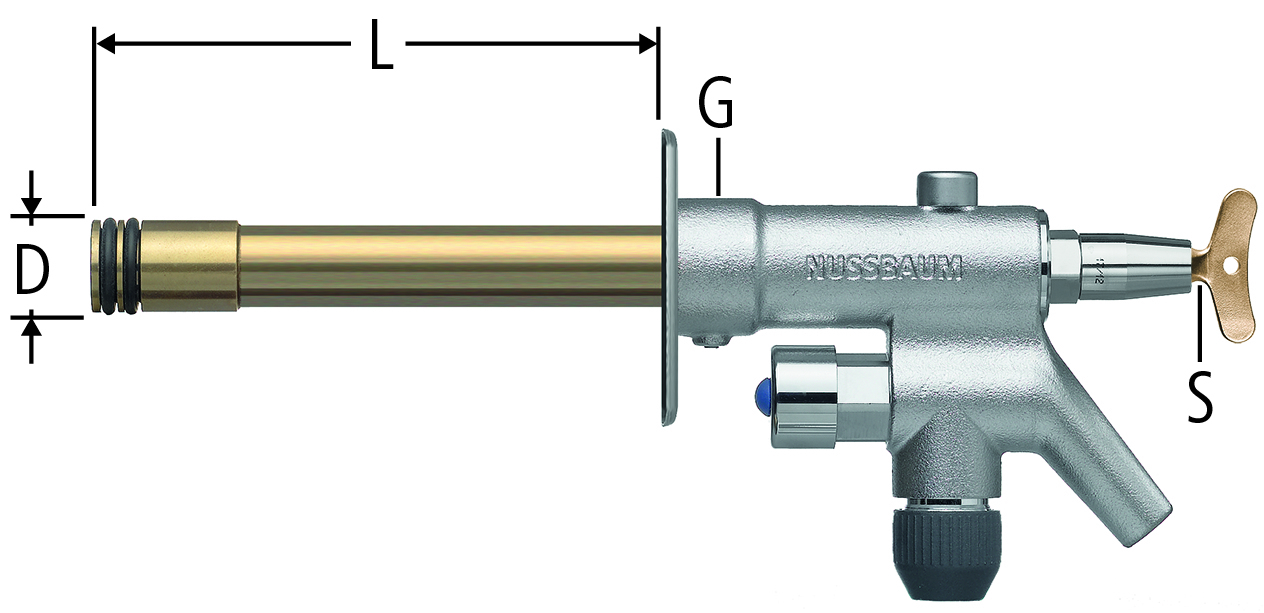

| G | L | D | S | für / pour / per | ζ | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 115 | 26 | 6 | 4052.71 / 40210.71 | 2 | 100 | 40214.70 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||
| 1 | 165 | 26 | 6 | 4052.71 / 40210.71 | 3 | 150 | 40214.71 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||
| 1 | 265 | 26 | 6 | 4052.72 / 40210.72 | 4.8 | 250 | 40214.72 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||
| 1 | 365 | 26 | 6 | 4052.75 | 7 | 350 | 40214.73 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||
| 1 | 465 | 26 | 6 | 4052.75 | 9 | 450 | 40214.74 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||
| 1 | 615 | 26 | 6 | 4052.77 | 12 | 600 | 40214.75 | 01 | 1 | - | nicht mehr bestellbar | |||
|
|
||||||||||||||
Der Einsatz mit Auslaufgehäuse kann auch für ältere Gartenventile 4052 mit G 1 Rohr verwendet werden (ab dem Baujahr 1985). Dabei ist eine Mindesteinbautiefe von 115 mm zu beachten.
Der Ventilsitz ist im frostsicheren Innenbereich zu platzieren.
CAD / BIM
| Beschreibung | Einsatz mit Auslaufgehäuse |
| Grösse |
|
| Artikelnummer |
40214.70
|
