12011 Druckreduzierventil
Archiviertes Produkt
mit Optifitt-Serra-Anschlussverschraubungen 92001 Sekundärdruck 1 bar eingestellt, Einstellbereich 0.8 bis 2 bar für Wasser bis 60 °C und Druckluft (Druckluftklasse 1-4)
PN 16.0

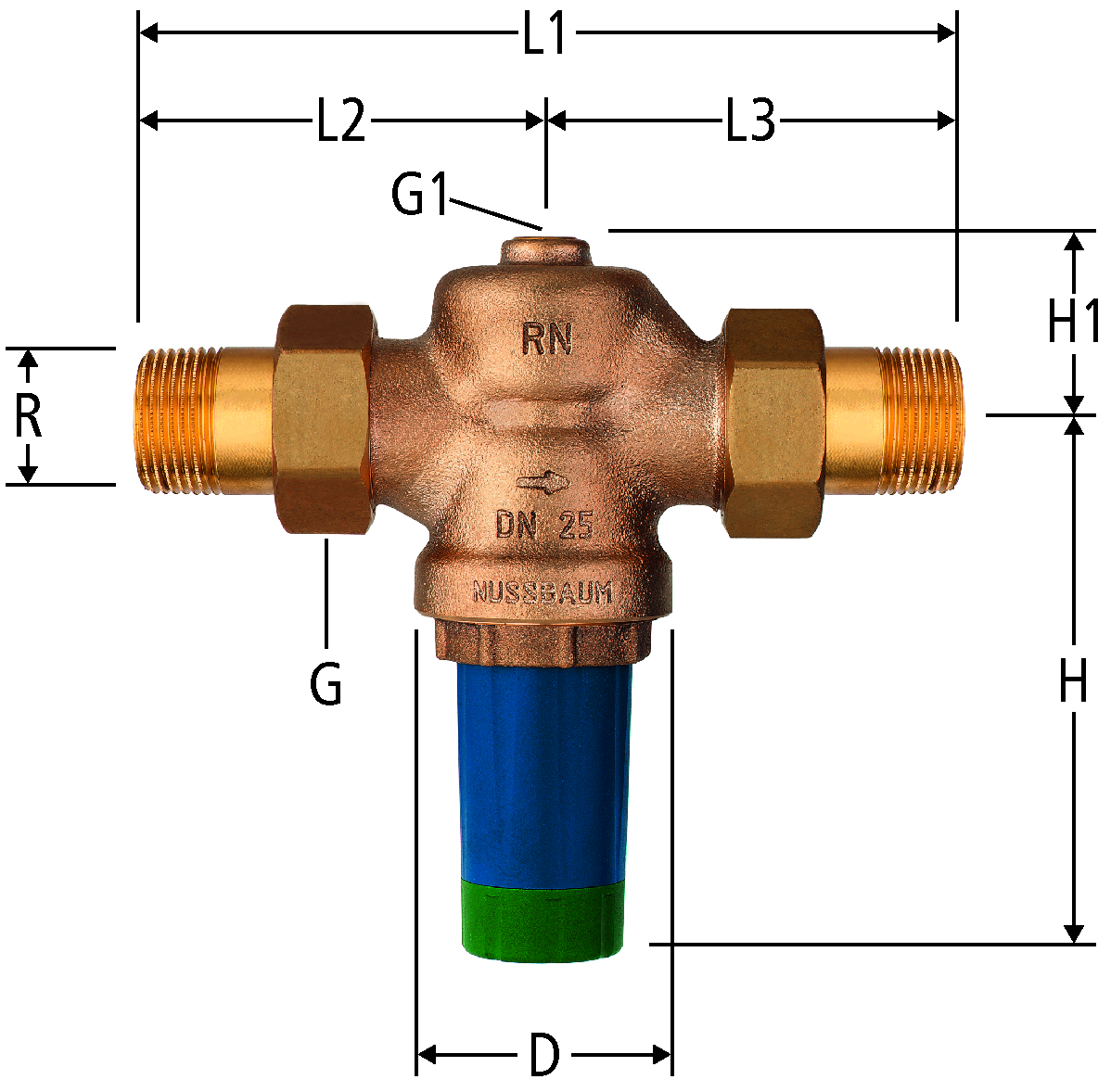

| R | G | G1 | L1 | L2 | L3 | H | H1 | D | Art.-Nr. | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ½ | ¾ | ¼ | 148 | 74 | 74 | 121 | 42 | 58 | ½ | 12011.04 | 01 | 1 | - | nicht mehr bestellbar |
| ¾ | 1 | ¼ | 159 | 80 | 80 | 121 | 42 | 58 | ¾ | 12011.05 | 01 | 1 | - | nicht mehr bestellbar |
| 1 | 1¼ | ¼ | 184 | 92 | 92 | 121 | 42 | 58 | 1 | 12011.06 | 01 | 1 | - | nicht mehr bestellbar |
| 1¼ | 1½ | ¼ | 212 | 106 | 106 | 175 | 47 | 78 | 1¼ | 12011.07 | 01 | 1 | - | nicht mehr bestellbar |
| 1½ | 1¾ | ¼ | 241 | 121 | 121 | 175 | 47 | 78 | 1½ | 12011.08 | 01 | 1 | - | nicht mehr bestellbar |
| 2 | 2⅜ | ¼ | 289 | 145 | 145 | 175 | 47 | 78 | 2 | 12011.09 | 01 | 1 | - | nicht mehr bestellbar |
CAD / BIM
| Beschreibung | Druckreduzierventil |
| Grösse |
|
| Artikelnummer |
12011.04
|
