88048 Optipress-Gaz-Flanschübergang
Archiviertes Produkt

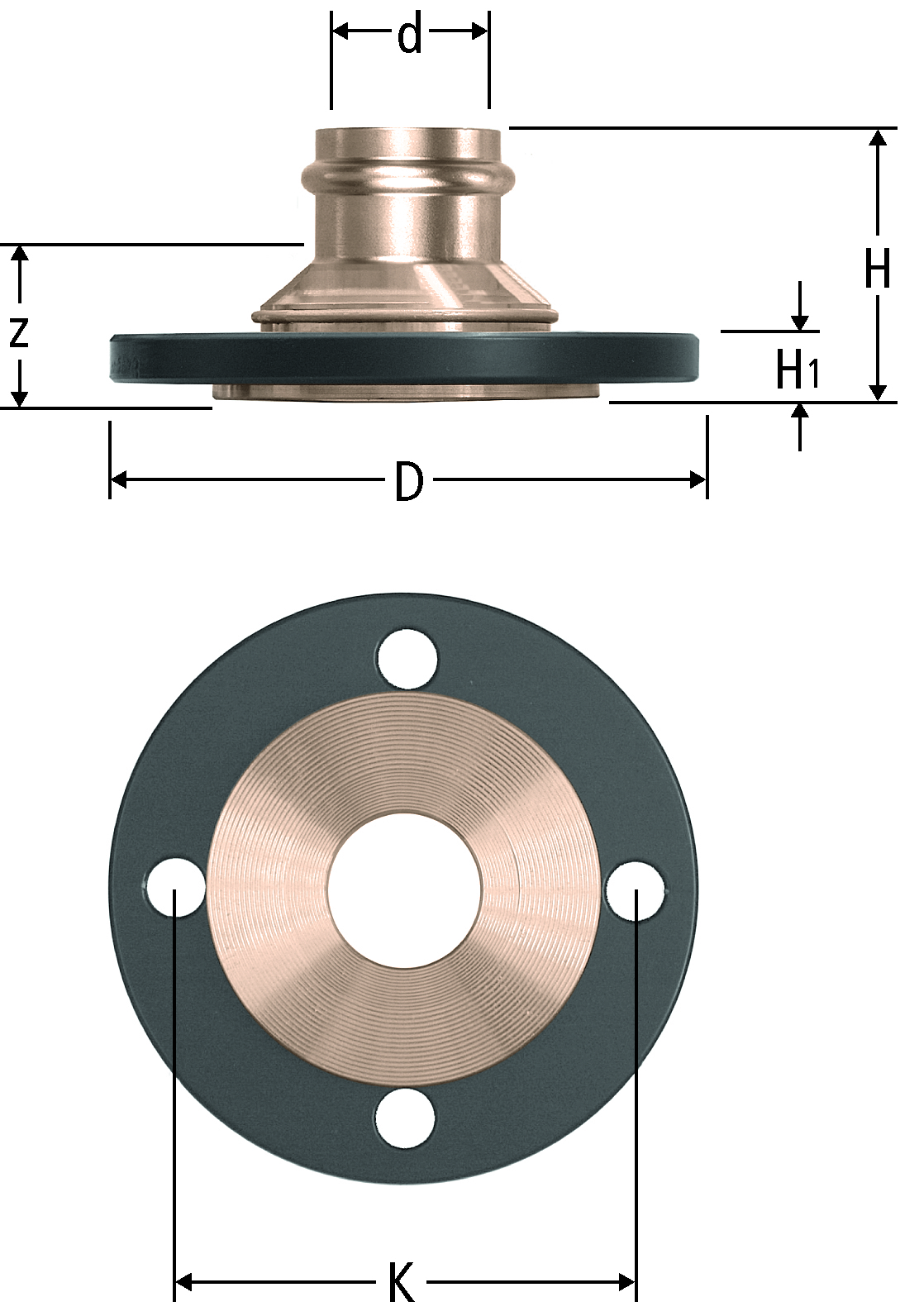

| d | z | H | H1 | D | N | K | Art.-Nr. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 42 | 47 | 83 | 21 | 150 | 4x Ø18 | 110 | 42 x DN 40 | 88048.27 | 20 | 1 | 267.177 | nicht mehr bestellbar | |||
|
|
|||||||||||||||
| 54 | 50 | 90 | 21 | 165 | 4x Ø18 | 125 | 54 x DN 50 | 88048.28 | 20 | 1 | 267.178 | nicht mehr bestellbar | |||
|
|
|||||||||||||||
Hinweis
N = Anzahl Löcher x Durchmesser
Schrauben-Auswahlhilfe für Flanschverbindungen
CAD / BIM
| Beschreibung | Optipress-Gaz-Flanschübergang |
| Grösse |
|
| Artikelnummer |
88048.27
|
