31024 Nourrice de distribution standard
Archiviertes Produkt
Redfil avec raccords à écrou mobile Optiflex-Press 84040 comprenant: robinet de distribution 22053 avec robinet de rinçage 22070, Redfil 12072, boîtier de raccordement 12085 avec couvercle 12086, manchon 92046 et Interbloc 31073
PN 16.0

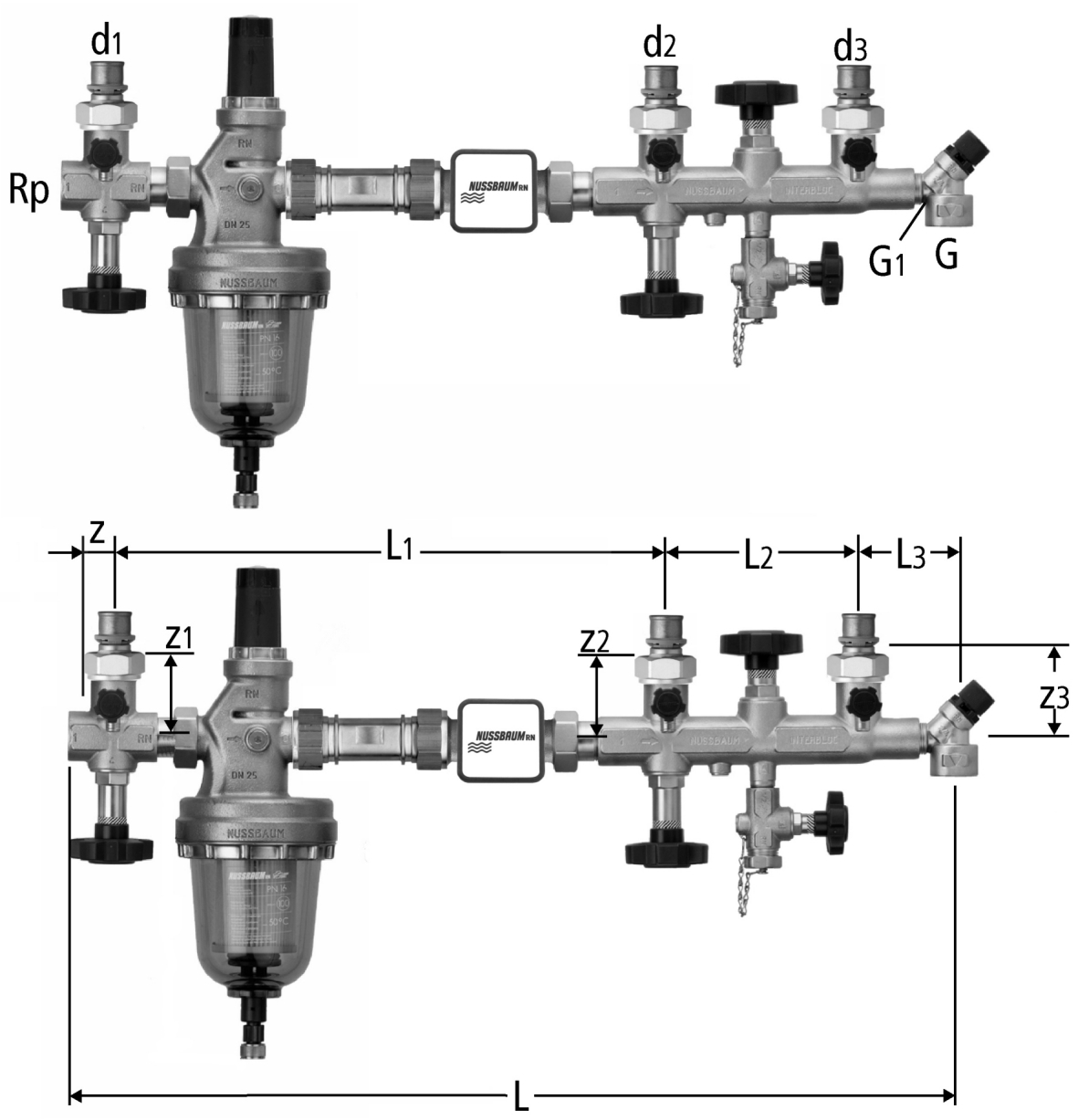

| Rp | G | G1 | d1 | d2 | d3 | z | z1 | z2 | z3 | L | L1 | L2 | L3 | N° d'art. | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | ¾ | 25 | 25 | 25 | 74 | 74 | 74 | 74 | 706 | 434 | 160 | 75 | 1x25x25x25 | 31024.21 | 01 | 1 | - | plus disponible |
| 1 | 1 | ¾ | 25 | 32 | 25 | 74 | 74 | 74 | 74 | 706 | 434 | 160 | 75 | 1x25x32x25 | 31024.22 | 01 | 1 | - | plus disponible |
| 1¼ | 1 | ¾ | 25 | 25 | 25 | 74 | 74 | 74 | 74 | 751 | 472 | 160 | 75 | 1¼x25x25x25 | 31024.23 | 01 | 1 | - | plus disponible |
| 1¼ | 1 | ¾ | 25 | 32 | 25 | 74 | 74 | 74 | 74 | 751 | 472 | 160 | 75 | 1¼x25x32x25 | 31024.24 | 01 | 1 | - | plus disponible |
| 1¼ | 1 | ¾ | 25 | 32 | 32 | 74 | 74 | 74 | 74 | 751 | 472 | 160 | 75 | 1¼x25x32x32 | 31024.25 | 01 | 1 | - | plus disponible |
CAO / BIM
| Description | Nourrice de distribution standard |
| Taille |
|
| Numéro d’article |
31024.21
|
