15085 Disconnecteur BA
Archiviertes Produkt
à brides pression de service min. 2.5 bar pour eau jusqu'à 45 °C, type Watts 909 / BA bride selon EN 1092 - PN 16
PN 10.0

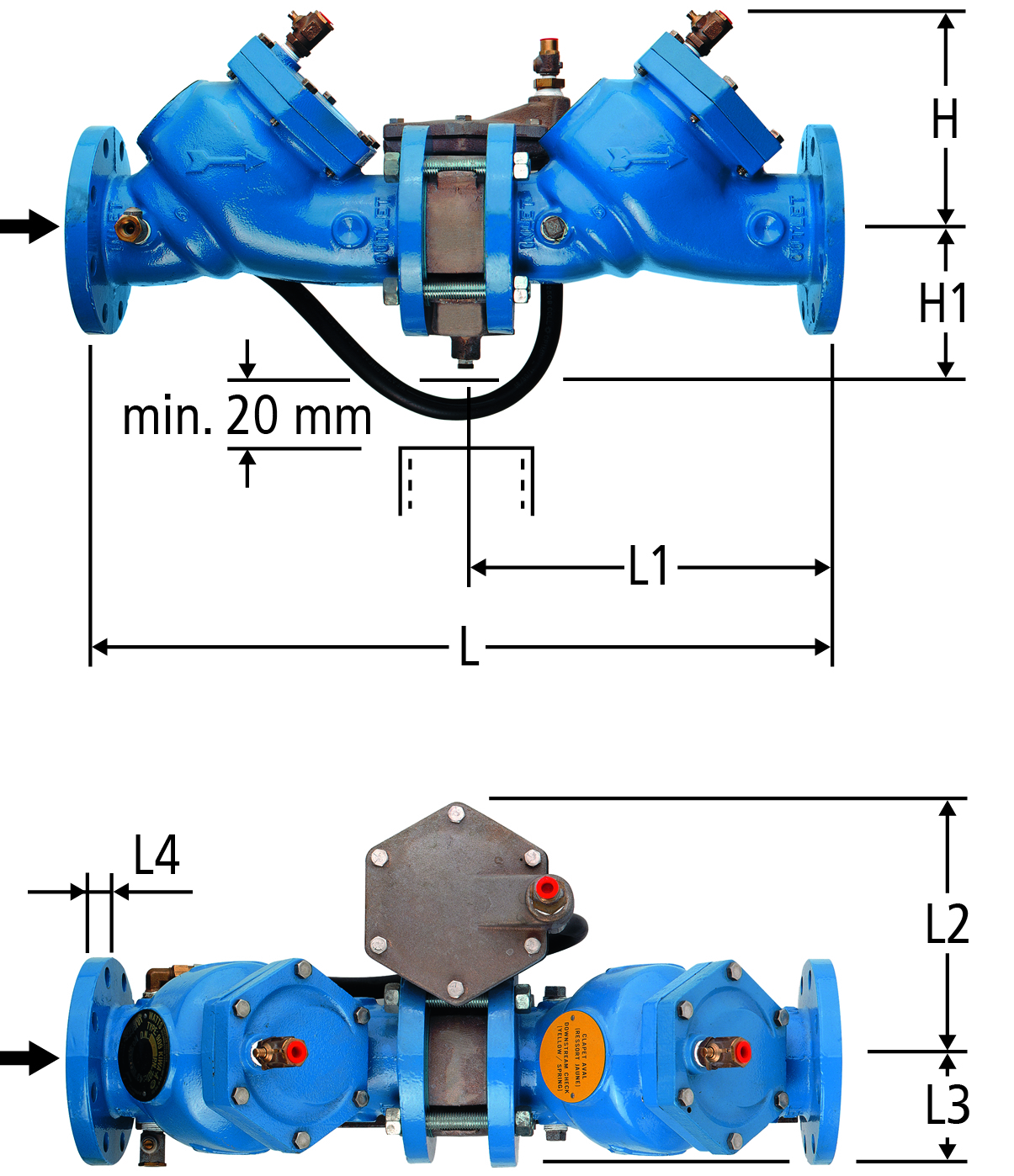

| DN | L | L1 | L2 | L3 | L4 | H | H1 | N | Kvs | N° d'art. | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 675 | 335 | 235 | 105 | 20 | 180 | 160 | 4x Ø18 | 45 | 65 | 15085.23 | 02 | 1 | 715.137 | plus disponible | |||
|
|
||||||||||||||||||
| 80 | 675 | 335 | 235 | 105 | 22 | 180 | 160 | 8x Ø18 | 54 | 80 | 15085.24 | 02 | 1 | 715.138 | plus disponible | |||
|
|
||||||||||||||||||
| 100 | 940 | 470 | 375 | 135 | 24 | 245 | 205 | 8x Ø18 | 85 | 100 | 15085.25 | 02 | 1 | 715.141 | plus disponible | |||
|
|
||||||||||||||||||
| 150 | 1130 | 565 | 380 | 230 | 26 | 370 | 205 | 8x Ø22 | 150 | 15085.26 | 02 | 1 | 715.143 | plus disponible | ||||
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne.
Les disconnecteurs de construction BA doivent faire l'objet d'un contrôle et d'un entretien conformément aux directives SSIGE W3/C2.
Si les débits d'écoulement ne peuvent pas être absorbés, il est possible d'installer sur l'écoulement de la chambre intermédiaire un contacteur 15086 commandant un signal.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Disconnecteur BA |
| Taille |
|
| Numéro d’article |
15085.23
|
