12056 Réducteur de pression
Archiviertes Produkt
à brides avec manomètres 66034 pression secondaire standard réglée à 7 bar, plage de réglage de 6 à 10 bar pour eau jusqu'à 30 °C et air comprimé (air comprimé classe 1-4) bride selon EN 1092 - PN 16
PN 16.0

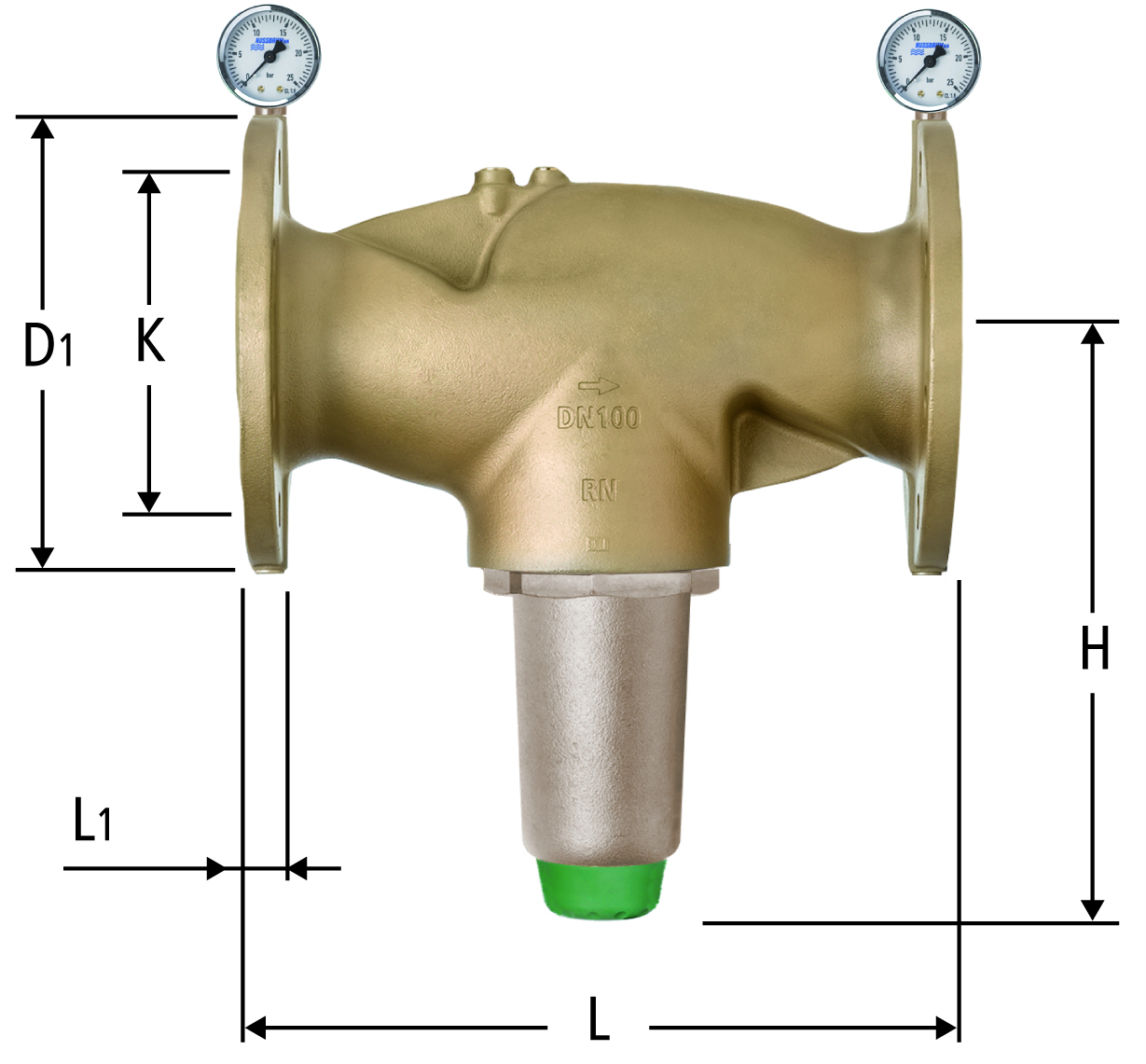

| DN | L | L1 | H | D1 | N | K | N° d'art. | RK | VE | suissetec | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | 290 | 16 | 283 | 185 | 4x Ø18 | 145 | 65 | 12056.23 | 01 | 1 | - | plus disponible |
| 65 | 290 | 16 | 283 | 185 | 8x Ø18 | 145 | 65 | 12056.33 | 01 | 1 | - | plus disponible |
| 80 | 310 | 18 | 283 | 200 | 8x Ø18 | 160 | 80 | 12056.24 | 01 | 1 | - | plus disponible |
| 100 | 350 | 20 | 283 | 220 | 8x Ø18 | 180 | 100 | 12056.25 | 01 | 1 | - | plus disponible |
Indication
N = Nombre de trous x diamètre
CAO / BIM
| Description | Réducteur de pression |
| Taille |
|
| Numéro d’article |
12056.23
|
