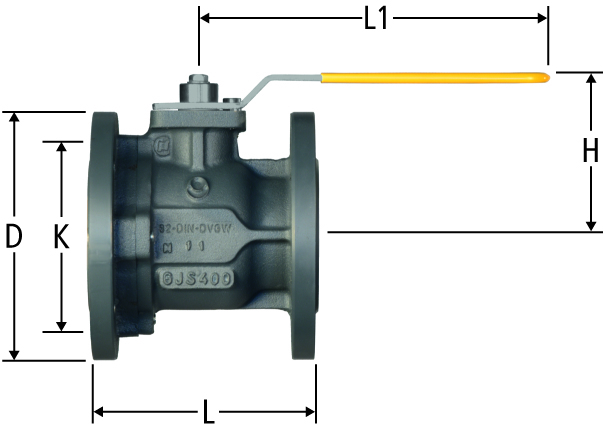

89007 Rubinetto a sfera per gas
con flange per gas cittadino, gas naturale e gas liquido fino a 5 bar manico giallo, sfera d'ottone cromato, guarnizioni PTFE
| DN | L | L1 | H | D | N | K | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 125 | 200 | 77 | 115 | 4 x Ø 14 | 85 | DN 25 | 89007.23 |
| 20 | 1 | 663.163 | ||||
|
|
||||||||||||||||
| 32 | 130 | 200 | 82 | 140 | 4 x Ø 18 | 100 | DN 32 | 89007.24 |
| 20 | 1 | 663.164 | ||||
|
|
||||||||||||||||
| 40 | 140 | 240 | 92 | 150 | 4 x Ø 18 | 110 | DN 40 | 89007.25 |
| 20 | 1 | 663.165 | ||||
|
|
||||||||||||||||
| 50 | 150 | 240 | 99 | 165 | 4 x Ø 18 | 125 | DN 50 | 89007.26 |
| 20 | 1 | 663.166 | ||||
|
|
||||||||||||||||
| 65 | 170 | 260 | 121 | 185 | 4 x Ø 18 | 145 | DN 65 | 89007.27 |
| 20 | 1 | 663.167 | ||||
|
|
||||||||||||||||
| 80 | 180 | 260 | 130 | 200 | 8 x Ø 18 | 160 | DN 80 | 89007.28 |
| 20 | 1 | 663.168 | ||||
|
|
||||||||||||||||
| 100 | 190 | 260 | 144 | 220 | 8 x Ø 18 | 180 | DN 100 | 89007.29 |
| 20 | 1 | 663.171 | ||||
|
|
||||||||||||||||
Nota
N = Numero di fori x diametro
Guida alla scelta dei viti per raccordi con flange
CAD / BIM
| Descrizione | Rubinetto a sfera per gas |
| Dimensione |
|
| Numero di articolo |
89007.23
|
