89007 Robinet à bille pour gaz
à brides pour gaz de ville, gaz naturel et gaz liquide, max. 5 bar poignée jaune, bille en laiton chromé dur, joints PTFE

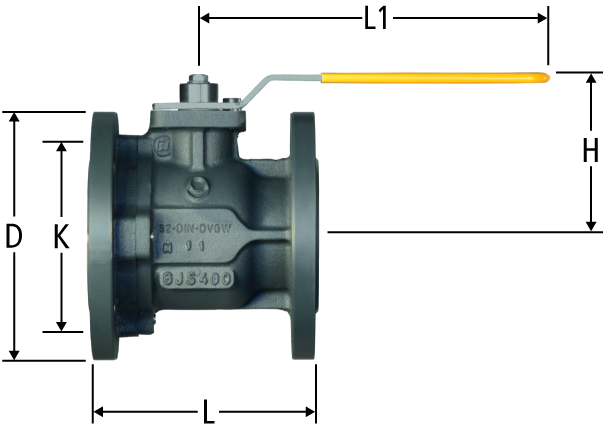

| DN | L | L1 | H | D | N | K | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 25 | 125 | 200 | 77 | 115 | 4 x Ø 14 | 85 | DN 25 | 89007.23 |
| 20 | 1 | 663.163 | ||||
|
|
||||||||||||||||
| 32 | 130 | 200 | 82 | 140 | 4 x Ø 18 | 100 | DN 32 | 89007.24 |
| 20 | 1 | 663.164 | ||||
|
|
||||||||||||||||
| 40 | 140 | 240 | 92 | 150 | 4 x Ø 18 | 110 | DN 40 | 89007.25 |
| 20 | 1 | 663.165 | ||||
|
|
||||||||||||||||
| 50 | 150 | 240 | 99 | 165 | 4 x Ø 18 | 125 | DN 50 | 89007.26 |
| 20 | 1 | 663.166 | ||||
|
|
||||||||||||||||
| 65 | 170 | 260 | 121 | 185 | 4 x Ø 18 | 145 | DN 65 | 89007.27 |
| 20 | 1 | 663.167 | ||||
|
|
||||||||||||||||
| 80 | 180 | 260 | 130 | 200 | 8 x Ø 18 | 160 | DN 80 | 89007.28 |
| 20 | 1 | 663.168 | ||||
|
|
||||||||||||||||
| 100 | 190 | 260 | 144 | 220 | 8 x Ø 18 | 180 | DN 100 | 89007.29 |
| 20 | 1 | 663.171 | ||||
|
|
||||||||||||||||
Indication
N = Nombre de trous x diamètre
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Robinet à bille pour gaz |
| Taille |
|
| Numéro d’article |
89007.23
|
