18053 Filtro fine con flange risciacquabile
maglia del filtro 90 micron con flange girevoli in acciaio inossidabile, flange conformi a EN 1092 - PN 16 con 2 guarnizioni flangia Klinger PN 10/16 pressione d'esercizio minima 2 bar, per acqua fino a 30 °C tessuto filtrante in acciaio inossidabile
PN 16.0

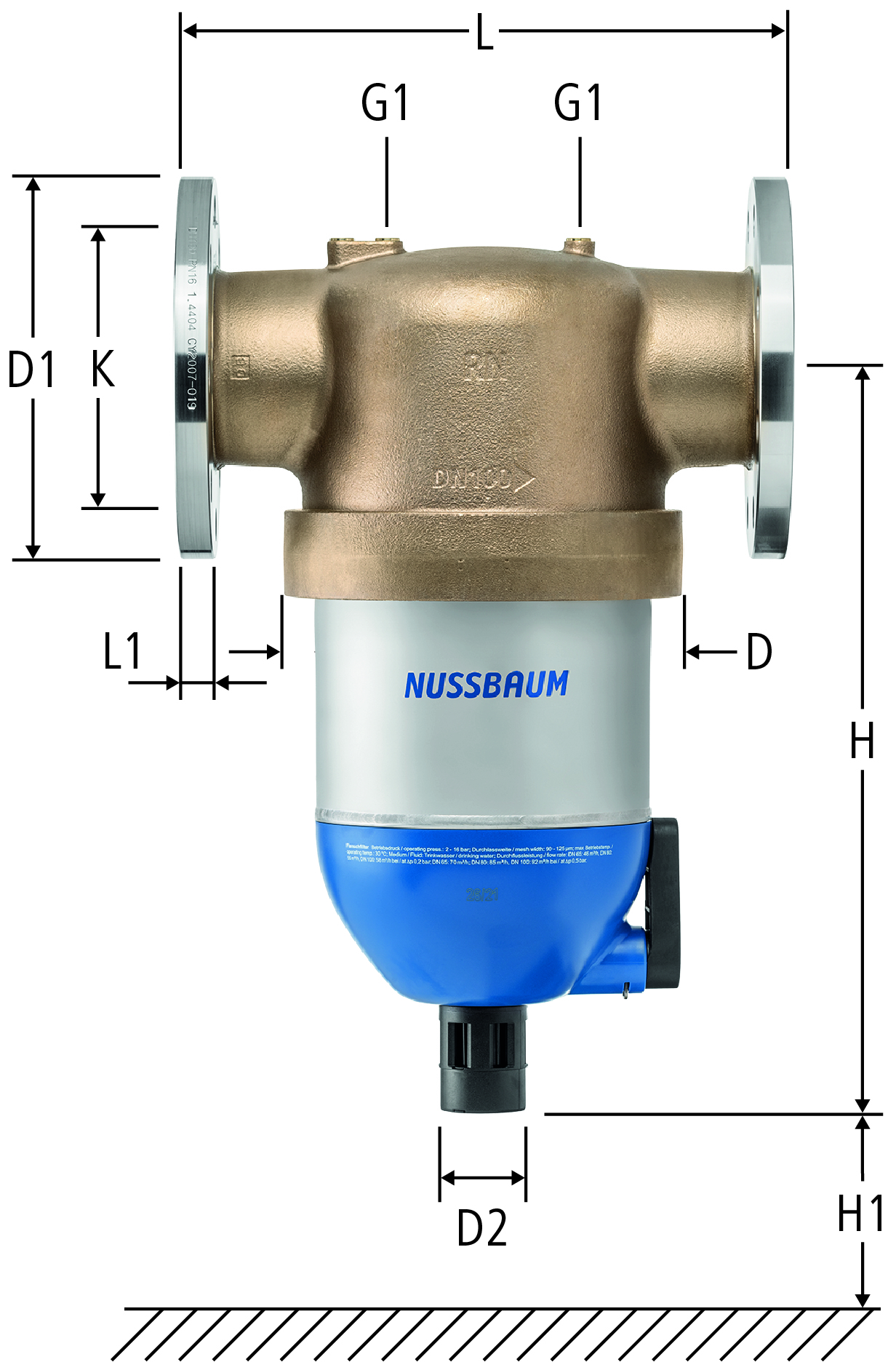

| DN | G1 | L | L1 | H | H1 | D | D1 | D2 | N | K | kg | Kvs | Art. n. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 290 | 19 | 428 | min. 310 | 232 | 185 | 50 | 8x Ø18 | 145 | 23.7 | 103.0 | 65 | 18053.23 |
| 01 | 1 | 717.417 | ||||
|
|
||||||||||||||||||||||
| 80 | ¼ | 310 | 19 | 428 | min. 310 | 232 | 200 | 50 | 8x Ø18 | 160 | 24.7 | 112.9 | 80 | 18053.24 |
| 01 | 1 | 717.418 | ||||
|
|
||||||||||||||||||||||
| 100 | ¼ | 350 | 21 | 428 | min. 310 | 232 | 220 | 50 | 8x Ø18 | 180 | 26.1 | 124.3 | 100 | 18053.25 |
| 01 | 1 | 717.421 | ||||
|
|
||||||||||||||||||||||
N = Numero di fori x diametro
Per la capacità di scarico vedi la scheda tecnica sulla pagina del prodotto nell'online-shop.
Su www.nussbaum.ch/strumenti troverete una chiara guida per la scelta delle viti per eseguire collegamenti flangiati.
Guida alla scelta dei viti per raccordi con flange
CAD / BIM
| Descrizione | Filtro fine con flange risciacquabile |
| Dimensione |
|
| Numero di articolo |
18053.23
|
