18053 Filtre fin à brides rinçage à contre-courant
seuil de filtration 90 microns avec brides pivotantes en acier inoxydable, brides selon EN 1092 - PN 16 avec 2 joints de bride Klinger PN 10/16 pression de service min. 2 bar, pour eau jusqu'à 30 °C cartouche filtrante en acier inoxydable
PN 16.0

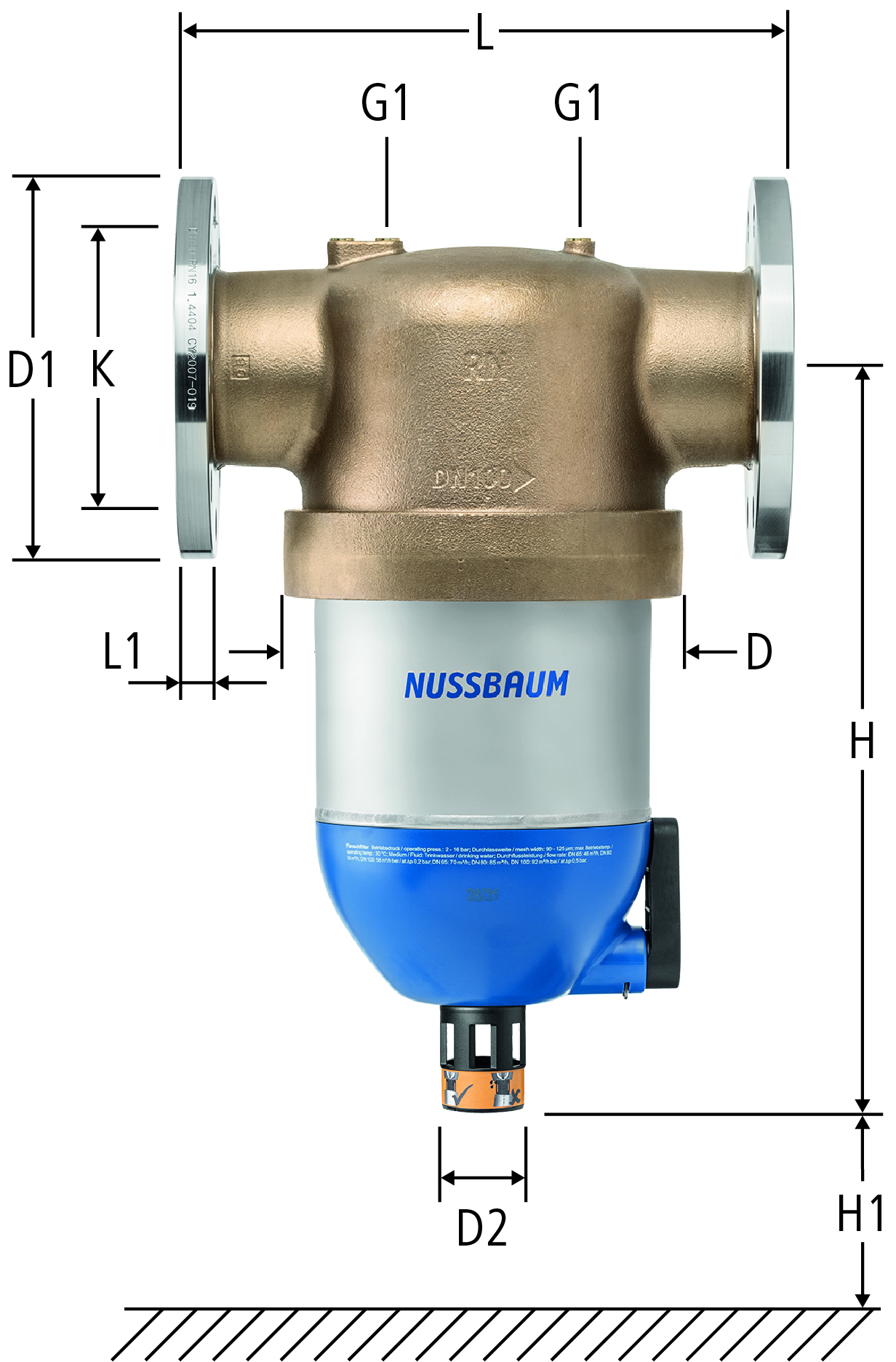

| DN | G1 | L | L1 | H | H1 | D | D1 | D2 | N | K | kg | Kvs | N° d'art. | CHF | RK | VE | suissetec | |||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 65 | ¼ | 290 | 19 | 428 | min. 310 | 232 | 185 | 50 | 8x Ø18 | 145 | 23.7 | 103.0 | 65 | 18053.23 |
| 01 | 1 | 717.417 | ||||
|
|
||||||||||||||||||||||
| 80 | ¼ | 310 | 19 | 428 | min. 310 | 232 | 200 | 50 | 8x Ø18 | 160 | 24.7 | 112.9 | 80 | 18053.24 |
| 01 | 1 | 717.418 | ||||
|
|
||||||||||||||||||||||
| 100 | ¼ | 350 | 21 | 428 | min. 310 | 232 | 220 | 50 | 8x Ø18 | 180 | 26.1 | 124.3 | 100 | 18053.25 |
| 01 | 1 | 717.421 | ||||
|
|
||||||||||||||||||||||
N = Nombre de trous x diamètre
Pour les débits d'écoulement, voir la fiche technique figurant sur la page du produit dans la boutique en ligne.
Sous www.nussbaum.ch/outils, vous trouverez un guide de sélection des boulons pour raccordements à bride.
Guide de sélection des boulons pour raccordements à bride
CAO / BIM
| Description | Filtre fin à brides rinçage à contre-courant |
| Taille |
|
| Numéro d’article |
18053.23
|
