Descrizione sistema - Optipress-Aquaplus

3.1 Pressfitting Optipress-Aquaplus

Per un montaggio efficiente è disponibile una gamma di pressfitting estremamente ampia (curve, gomiti, pezzi a Ti, riduzioni, collegamenti fissi, raccordi ecc.).

I pressfitting in bronzo e in acciaio inossidabile sono liberamente combinabili e intercambiabili con i tubi di sistema in acciaio inossidabile 1.4521, 1.4520 (non per acqua potabile) e 1.4401 / 1.4404.

Pressfitting in bronzo Le leghe di bronzo della Nussbaum sono riportate nella norma europea EN 1982 con il codice materiale CC499K e CC246E. Entrambe le leghe di bronzo sono parte integrante della lista positiva 4MS, riconosciuta dalla SVGW, riferita ai materiali metallici igienicamente idonei per l’uso con acqua potabile. Il bronzo può essere usato universalmente negli impianti d’installazione e può essere combinato con tutti i materiali d’installazione noti. La lega utilizzata dalla Nussbaum è resistente alla corrosione in acqua potabile ed è sicura contro i tipi di corrosione più frequenti quali tensocorrosione e corrosione per dezincificazione.

Pressfitting in acciaio inossidabile I pressfitting in acciaio inossidabile sono realizzati in acciaio austenitico, altamente legato e resistente alla corrosione Cr-Ni-Mo con codice materiale 1.4401.

Nelle camere scanalate poste alle estremità dei pressfitting è inserito un elemento di tenuta di elevata qualità:

• Elastomero (EPDM) di alta qualità e resistente all’invecchiamento

• Omologato e autorizzato secondo W270

• Resistente a un carico permanente fino a 95 °C

• Omologato per acqua potabile secondo le raccomandazioni KTW del Ministero federale per la sanità tedesco

Per realizzare un collegamento Optipress-Aquaplus, il tubo viene inserito nel pressfitting fino alla battuta e viene pressato all’estremità del manicotto utilizzando una pressatrice e ganasce di sistema. La sezione longitudinale di un manicotto pressato evidenzia la rigidità e lʼaccoppiamento geometrico del raccordo a pressare:

Attraverso la deformazione del pressfitting e del tubo viene raggiunta la resistenza meccanica del collegamento. La tenuta è garantita dall’anello di tenuta con sezione deformata. Le caratteristiche meccaniche e la tenuta del raccordo a pressare sono determinate dalla geometria di pressatura delle ganasce di sistema della Nussbaum.

Nelle dimensioni XL di Optipress, durante il processo di pressatura viene inserito nel tubo un anello di ancoraggio in acciaio inossidabile per assicurare la resistenza del collegamento. L’anello divisorio protegge l’anello di tenuta da eventuali danni durante l’inserimento del tubo.

3.1.1 Materiali e caratteristiche degli anelli di tenuta

Anello di tenuta	Materiale	Certificazione	Dimensioni	Caratteristiche

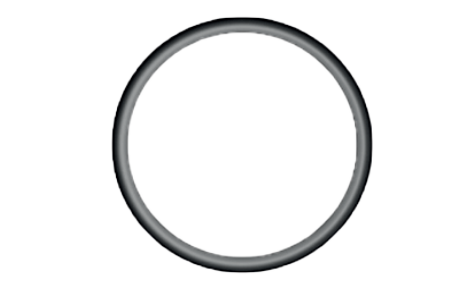

Anello di tenuta EPDM	EPDM	Certificato SVGW per impianti di acqua potabile Certificazione TÜV secondo la direttiva 2014/68/UE (Direttiva Attrezzature a Pressione) Per impianti sprinkler a umido a norma VdS Certificato per l’impiego di ossigeno e acetilene	fino a Ø 108	Resistenza molto elevata a medi come acqua, miscele di acqua/glicole ecc. Resistenza molto elevata all’ozono Resistente a un carico permanente fino a 95 °C Resistenza a temperature fino a 180 °C per breve tempo (ad es. collettori tubolari per solare termico)

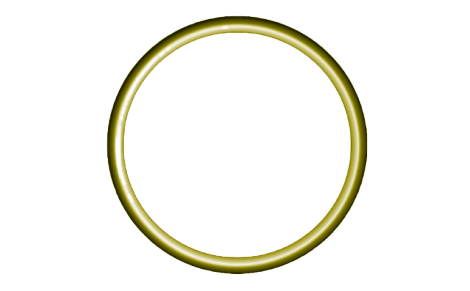

Anello di tenuta HNBR (giallo)	HNBR	Certificato SVGW per impianti a gas (gas naturale, gas liquido) Certificato per l’impiego di ossigeno e acetilene	fino a Ø 108	Adatto specificamente per impianti a gas con gas naturale (metano) e gas liquido (propano/butano) Resistenza molto elevata agli olii minerali e ai carburanti come olio per motori, olio per riscaldamento e olio diesel Adatto per l’impiego con elio

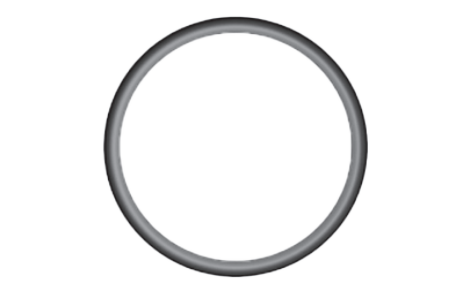

Anello di tenuta FKM	HNBR	Per impianti sprinkler a norma VdS, a umido e a secco	fino a Ø 108	Resistenza molto elevata a olio e sostanze chimiche Poco indicato per acqua e vapore ad alte temperature

Per richieste relative ai campi d’impiego e alle applicazioni: www.nussbaum.ch/richiesta-resistenza-materiali

3.1.2 Punto di sicurezza SC per il controllo della tenuta

Il punto di sicurezza SC è una tecnica di sicurezza che rende visibili i pressfitting non pressati nel sistema di condutture (SC = Security Checked = sicurezza controllata).

Il punto di sicurezza SC crea una perdita di tenuta costruttiva tra il pressfitting non pressato e il tubo. Durante la prova di pressione, la perdita causa la fuoriuscita visibile del medio di prova. La visibilità del pressfitting non pressato è garantita nel campo di pressione della rispettiva prova di pressione.

Tutti i pressfitting della Nussbaum sono dotati del punto di sicurezza SC.

3.2 Tubi in acciaio inossidabile Optipress

Per le installazioni con Optipress-Aquaplus, a seconda dell’applicazione e del campo d’impiego sono disponibili tre diversi tubi di sistema in acciaio inossidabile nudo, saldati al laser in atmosfera di gas inerte.

I tubi sono prodotti in conformità a DIN 17440/17455.

Le schede tecniche dei prodotti Nussbaum sono disponibili sulle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

3.2.1 Collaudo, controllo della qualità dei tubi

La fabbricazione dei tubi in acciaio inossidabile è soggetta a controlli continui sia interni sia esterni da parte dellʼUfficio di collaudo dei materiali della Renania settentrionale-Vestfalia MPA NRW (Materialprüfungsamt Nordrhein-Westfalen). Vengono controllate le principali caratteristiche qualitative dei tubi come la composizione del materiale, la qualità di saldatura, le dimensioni dei tubi e le tolleranze, la superficie dei tubi ecc.

3.2.2 Tipo di fornitura

I tubi vengono consegnati in stanghe da 3 e 6 metri e sono dotati di cappucci di protezione che li riparano da eventuali contaminazioni. I cappucci di protezione dei tubi sono provvisti di codifica cromatica, 👉 Contrassegno di sistema.

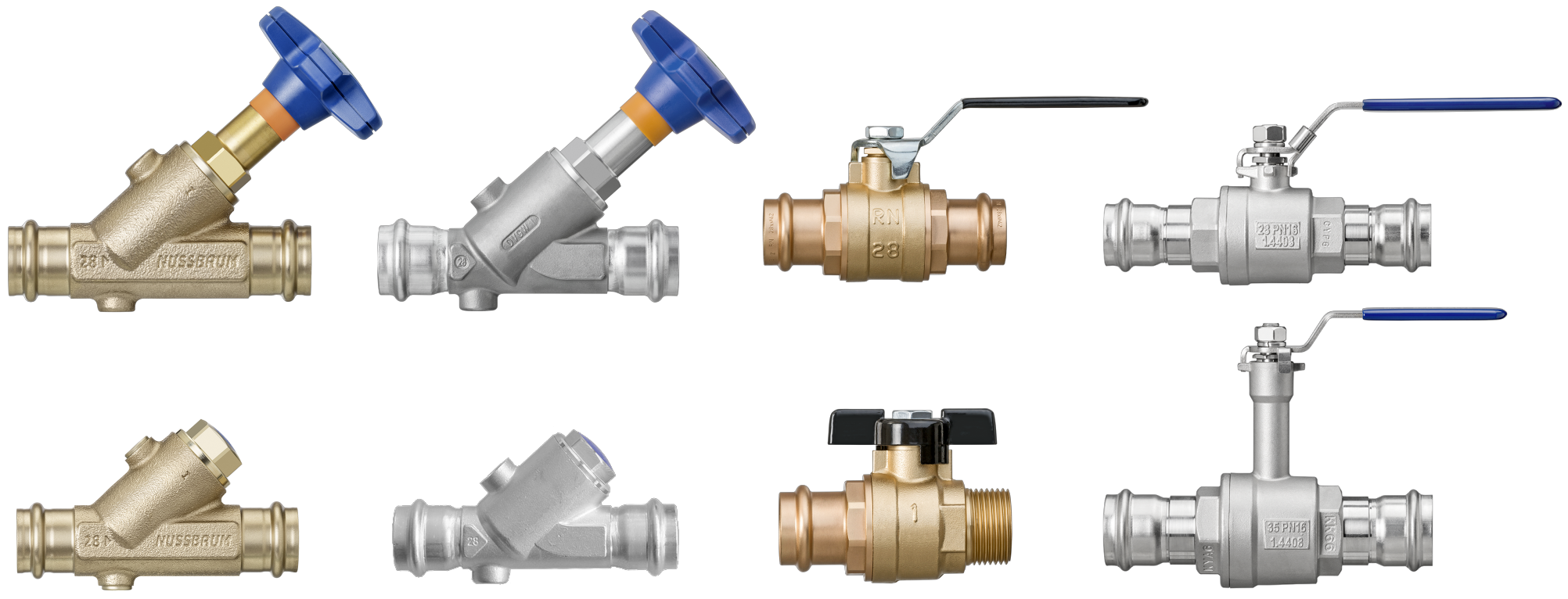

3.3 Rubinetteria di sistema Optipress

La Nussbaum offre un’ampia gamma di rubinetteria con manicotti da pressare fissi nelle dimensioni da DN 12 a DN 50. Oltre alla rubinetteria di sistema con manicotti a pressare integrati, la Nussbaum offre una vasta selezione di rubinetteria con altri tipi di connessioni, anche di dimensioni maggiori.

Le schede tecniche dei prodotti della Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop sul sito www.nussbaum.ch.
