Dichiarazione di prodotto - Optiflex-Profix

2.1 Fitting Optiflex

Per il montaggio è disponibile un’ampia gamma di fitting con relativi accessori di montaggio. I fitting Optiflex-Flowpress sono disponibili nei diametri 16, 20 e 25 mm.

2.1.1 Materiali e caratteristiche

Fitting Optiflex-Profix	Materiale	Dimensioni	Caratteristiche

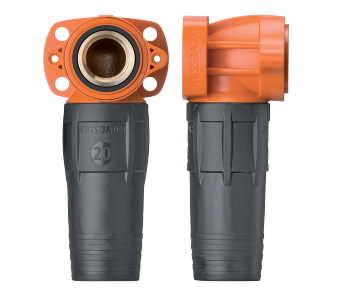

Optiflex-Profix-Scatola	Bronzo CC246E, materiale sintetico	Ø 16 Ø 20	Per muratura e sistemi premurali In 2 componenti, con base della scatola flessibile Gomito con isolamento acustico

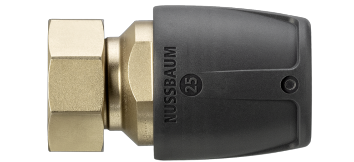

Accoppiamento rapido con dado	Bronzo CC246E	Ø 16 Ø 20 Ø 25	Per il raccordo a distributori Optiflex, scatole rubinetteria sotto muro e scatole lavabo sotto muro Non sono necessari ulteriori sigillanti come canapa o nastro ermetico. L’accoppiamento rapido può essere chiuso e aperto con un utensile.

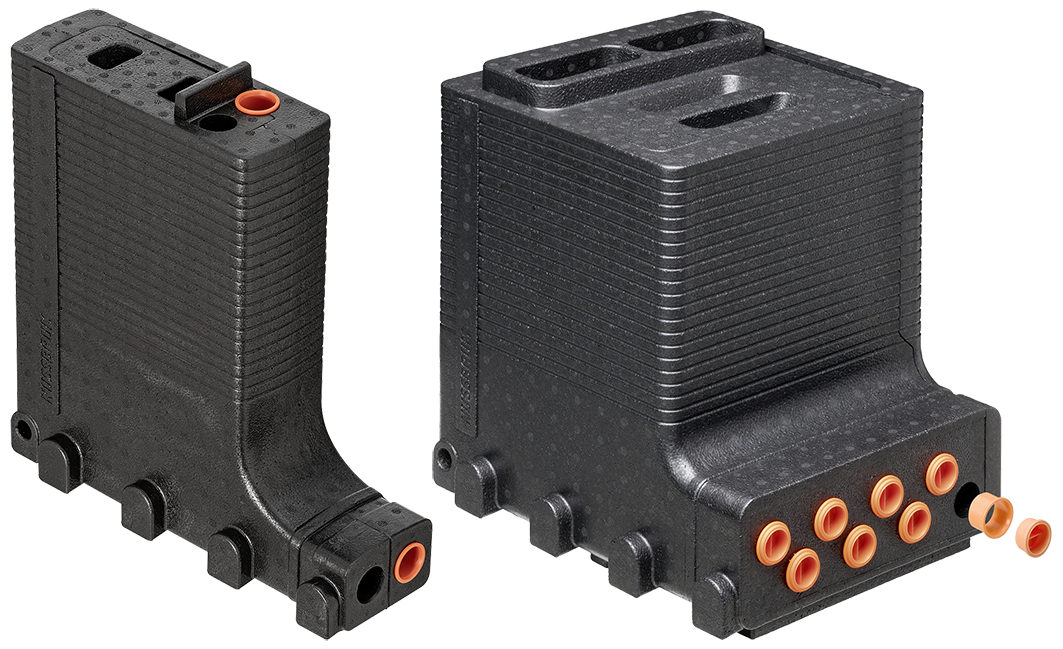

Optiflex-Scatola di distribuzione	Bronzo CC246E, materiale sintetico	Ø 20	Con partenze a innesto e accoppiamenti rapidi Pressione nominale PN 10

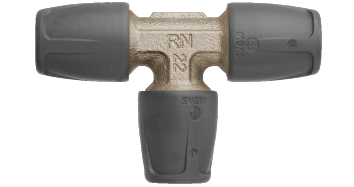

Optiflex-Profix-Pezzo a Ti	Bronzo CC246E	Ø 16 Ø 20 Ø 25	Pressione nominale PN 10

2.2 Tubi Optiflex-Profix

Per installazioni con Optiflex-Profix, a seconda del campo d’impiego sono disponibili diversi tubi in materiale sintetico.

Il collegamento Optiflex-Profix non è compatibile con i tubi Optiflex multistabili.

Le schede tecniche dei prodotti della Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

2.2.1 Materiali e caratteristiche

Tubo Optiflex	Materiale	Dimensioni	Caratteristiche

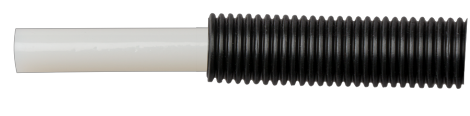

Optiflex-Tubo PE-Xc flessibile 87130	Materiale sintetico	Ø 16 Ø 20	Con tubo di protezione In rotoli Arancione Pressione nominale PN 10
Optiflex-Tubo PE-RT flessibile 87120	Materiale sintetico	Ø 16	Con tubo di protezione In rotoli Per apparecchi da 1LU Bianco Pressione nominale PN 10
Optiflex-Tubo PB flessibile 87140	Materiale sintetico	Ø 16 Ø 20 Ø 25	Con tubo di protezione In rotoli Grigio Pressione nominale PN 10

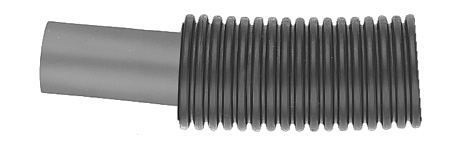

Optiflex-Tubo PB flessibile

N. articolo: 87140

Optiflex-Tubo PE-RT flessibile

N. articolo: 87120

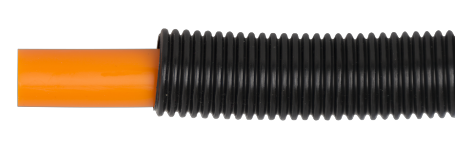

Optiflex-Tubo PE-Xc flessibile

N. articolo: 87130

2.3 Rubinetterie di sistema Optiflex-Profix

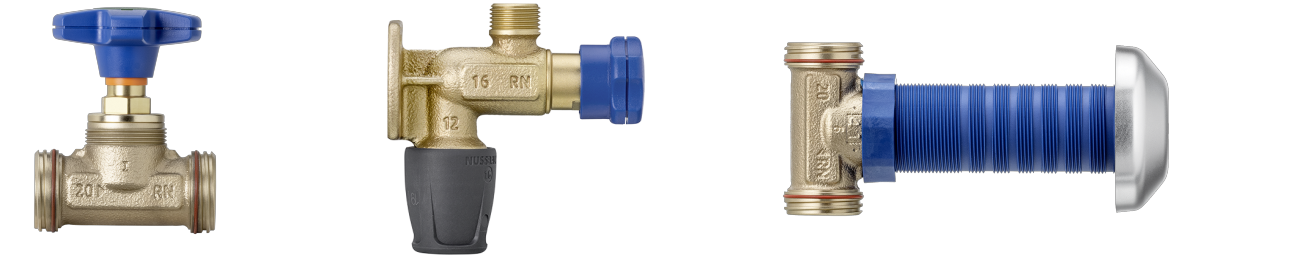

Optiflex comprende una gamma di rubinetteria in bronzo con collegamenti Profix, Flowpress e filettati per il raccordo dei tubi Optiflex. Tutte le valvole d’arresto sono dotate di testa Easy-Top. La filettatura del perno di queste teste non è a contatto con il medio, pertanto non richiede manutenzione.

Le schede tecniche dei prodotti Nussbaum sono disponibili sulle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

2.4 Raccordi

Il sistema di condutture Optiflex offre diversi tipi di collegamento a seconda dell’impiego:

• Optiflex-Profix

Le istruzioni per la realizzazione di un collegamento Optiflex-Profix sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 261.0.010.

• Accoppiamento rapido

Le istruzioni per la realizzazione di un accoppiamento rapido sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.0.905.

• Collegamento a innesto

Le istruzioni per la realizzazione di un collegamento a innesto sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.0.906.

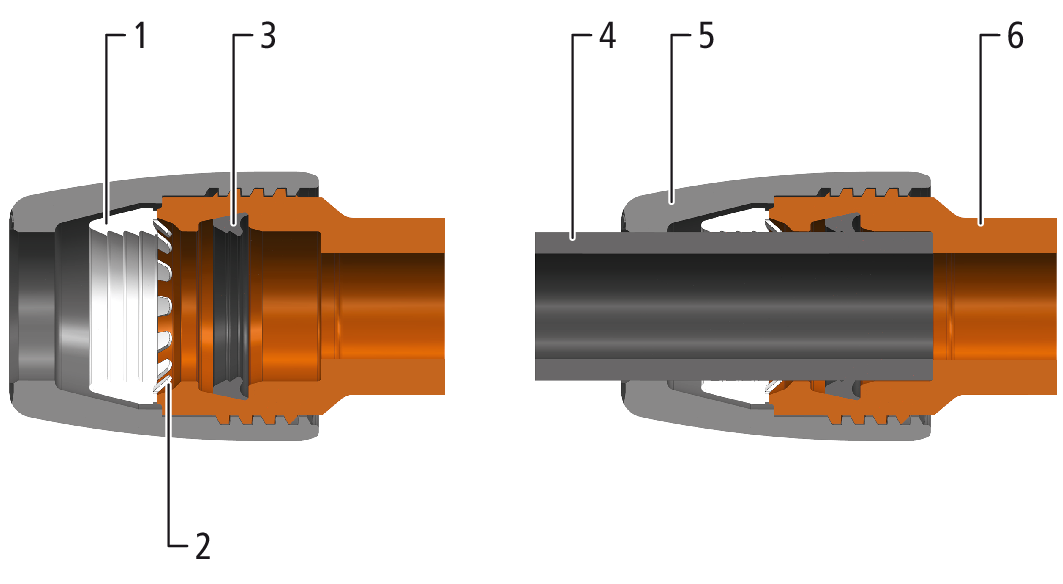

2.4.1 Collegamento Optiflex-Profix

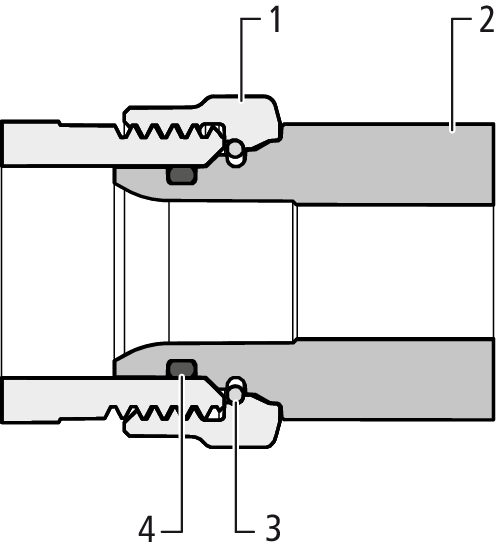

Optiflex-Profix è la tecnica di collegamento che permette l’installazione senza utensili di sistemi di distribuzione di acqua potabile al piano con tubi flessibili in materiale sintetico Optiflex con Ø 16-25 mm. Il collegamento a innesto Optiflex-Profix è di tipo A con libero passaggio ed è scollegabile.

Riutilizzabilità

Un fitting con collegamento Profix scollegato può essere riutilizzato con il set di raccordo Optiflex-Profix 85190.

2.4.2 Accoppiamento rapido

L’accoppiamento rapido viene utilizzato per realizzare il raccordo delle scatole di distribuzione e dei collegamenti fissi delle scatole sotto muro. Non sono necessari ulteriori sigillanti come canapa o nastro ermetico. L’accoppiamento rapido può essere chiuso e aperto con un utensile.

2.4.3 Collegamento a innesto

Il collegamento a innesto viene utilizzato per realizzare il raccordo delle condutture di erogazione alla scatola di distribuzione. Non sono necessari ulteriori sigillanti come canapa o nastro ermetico. Il raccordo viene eseguito senza utensili. Il collegamento a innesto può essere scollegato con un utensile speciale.

2.5 Ausili per la tecnica di posa

Per la posa delle condutture in pareti massicce e soffitti in calcestruzzo sono disponibili, tra gli altri, gli accessori elencati di seguito:

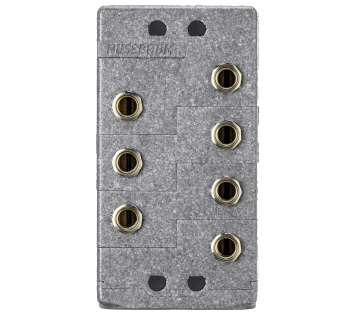

Optiflex-Guida per soletta 87054	Per posare tubi in materiale sintetico Optiflex con tubo di protezione attraverso il soffitto in calcestruzzo Disponibile come scatola di collegamento accoppiabile singola o multipla Materiale: Materiale sintetico
Optiflex-Aiuto di montaggio 87074	Per posare tubi in materiale sintetico Optiflex con tubo di protezione davanti a opere murarie di rivestimento Per soffitti in calcestruzzo di spessore tra 200 e 350 mm Materiale: Materiale sintetico

Informazioni dettagliate su tipi di posa e mezzi ausiliari per la tecnica di posa sono reperibili nel documento della Nussbaum «Tematiche relative alla distribuzione sui piani», 👉 Tematiche 261.0.006.

Optiflex-Aiuto di montaggio

N. articolo: 87074

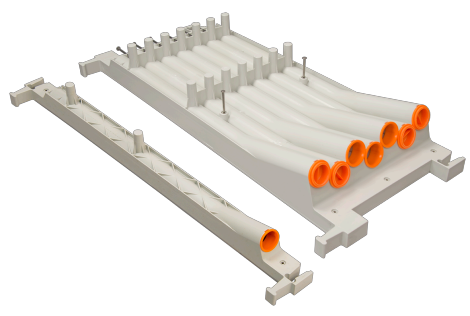

Optiflex-Guida per soletta

N. articolo: 87054
