Istruzioni di montaggio - Accoppiamenti rapidi

1.1 Realizzazione del collegamento con accoppiamento rapido

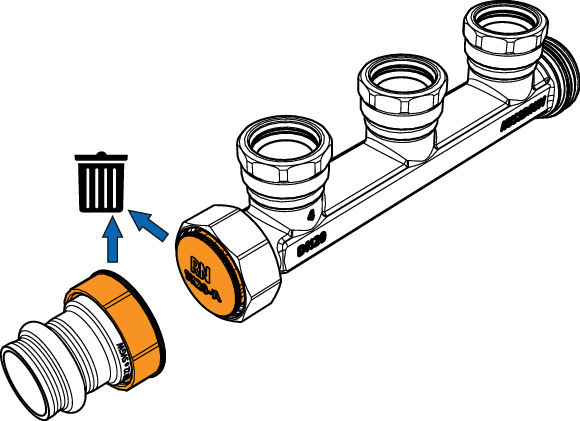

1. Rimuovere i cappucci di protezione.

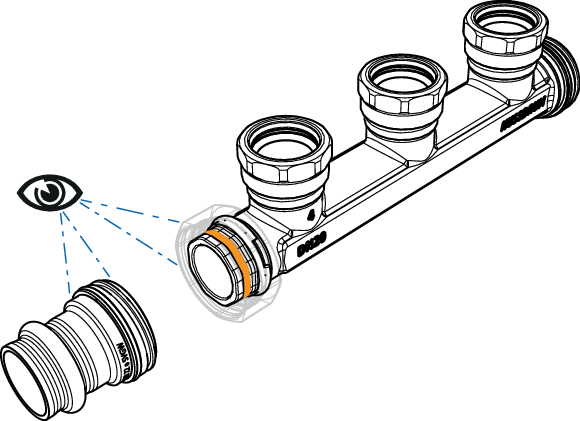

2. Effettuare un controllo visivo delle superfici e degli O-ring.

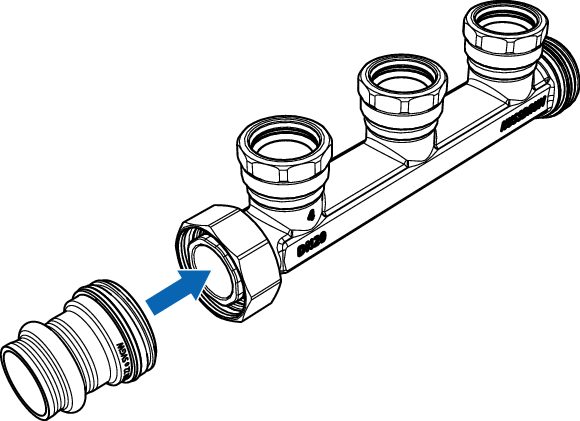

3. Attaccare il collegamento sul distributore.

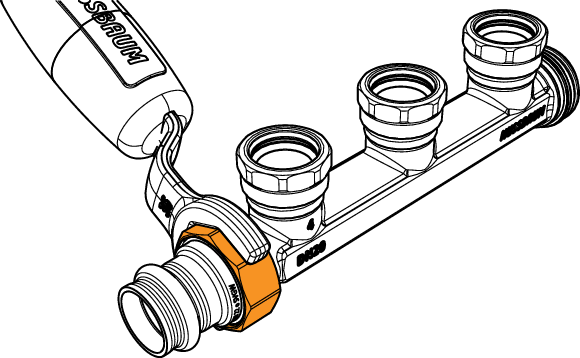

4. Serrare il dado fino alla battuta d’arresto servendosi della chiave poligonale. L’O-ring rosso non deve più essere visibile.



Chiave poligonale aperta

N. articolo: 85198
