Istruzioni di montaggio - Adattatore per scatole Optiflex
2.1 Montare l’adattatore

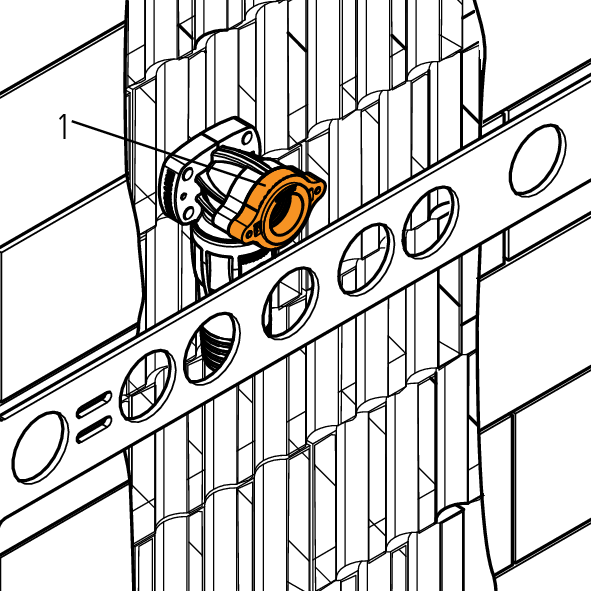

- Inserire l’adattatore (1) sulla scatola Optiflex.

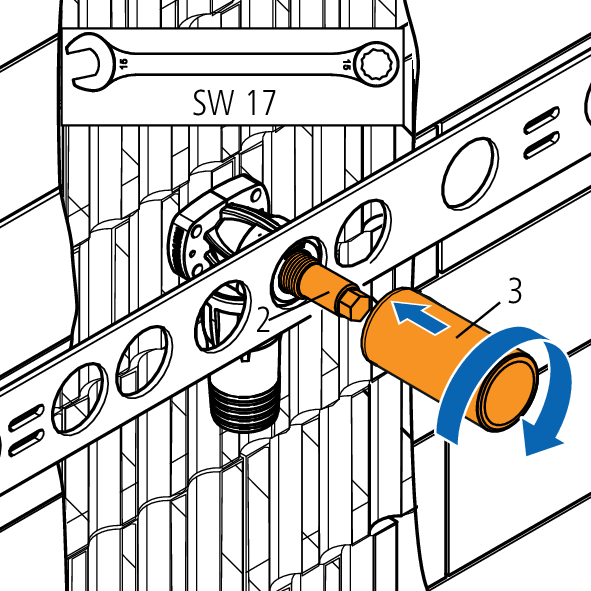

- Montare il tappo di prova WK (2) 85098.04 con una chiave fissa (misura 17).
- Avvitare e serrare a mano la bussola di protezione e di fissaggio WK (3) 85099 sul tappo di prova WK (2).

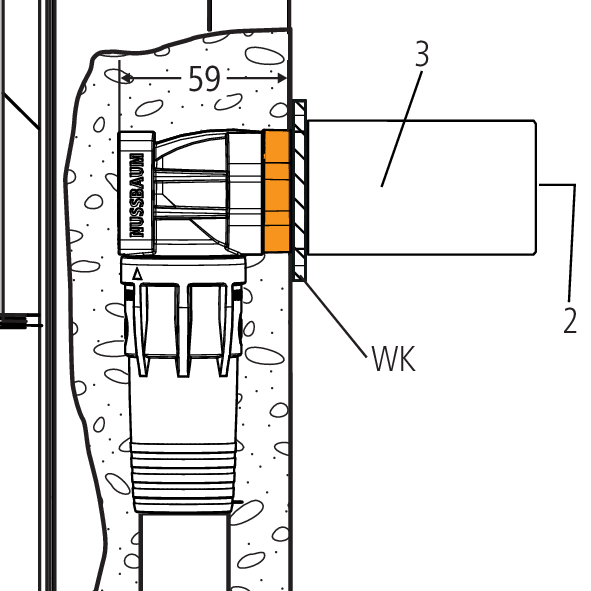

- Murare la scatola Optiflex e poi smontare la bussola di protezione e di fissaggio WK (3) e il tappo di prova WK (2).

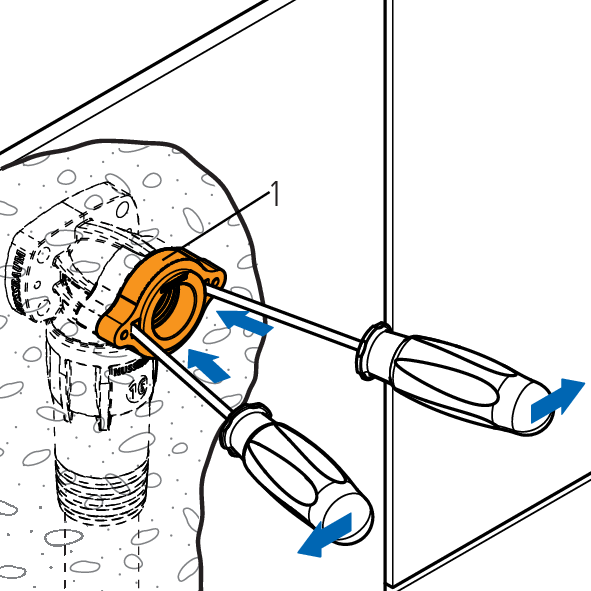

- Smontare l’adattatore (1) con due cacciaviti.

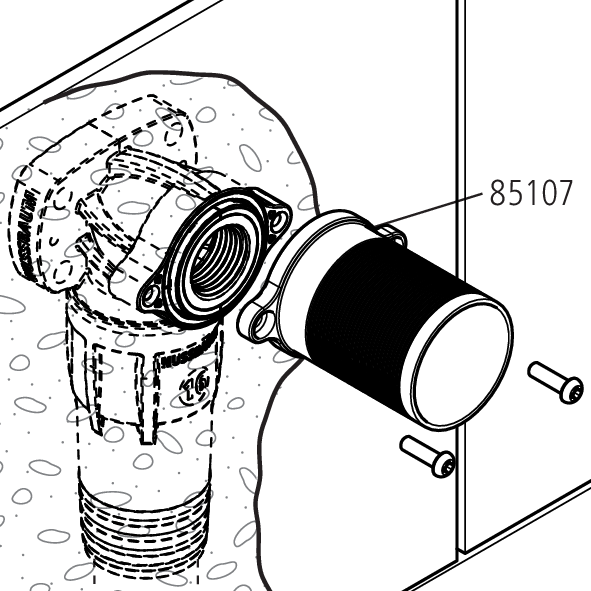

- Fissare la prolunga guarnizione alla scatola Optiflex utilizzando due viti. Per ulteriori informazioni consultare le istruzioni di montaggio per la prolunga guarnizione 85107.
