Istruzioni di montaggio - Comando a raggi infrarossi Public 12 per modulo WC Optivis-Tec 71200

5.1 Montaggio dell’unità di azionamento

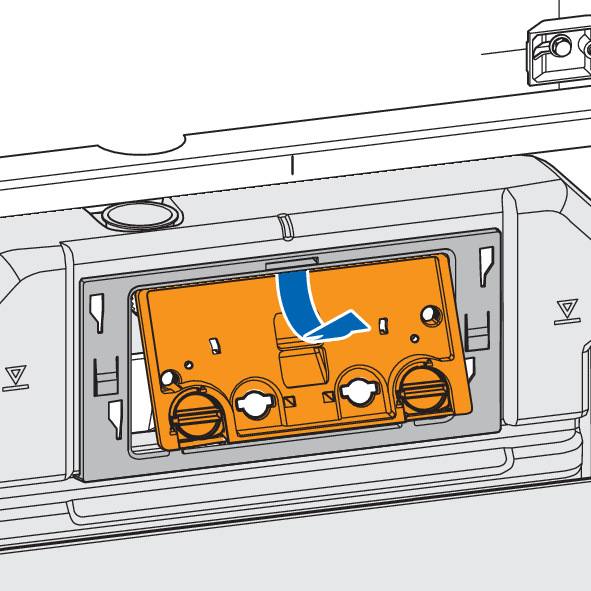

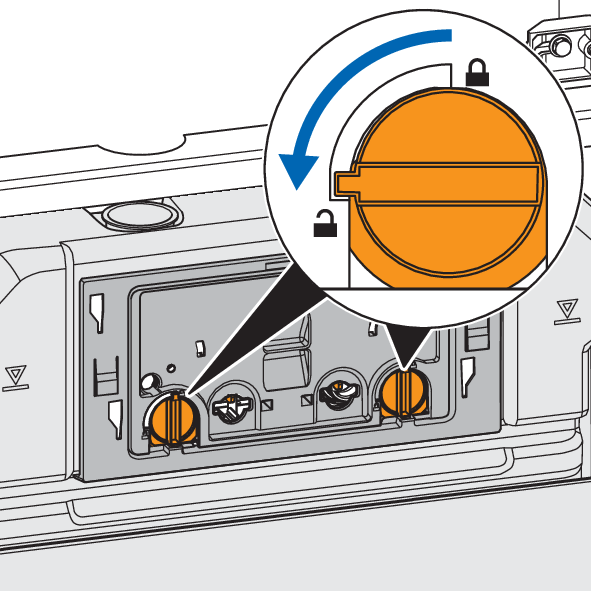

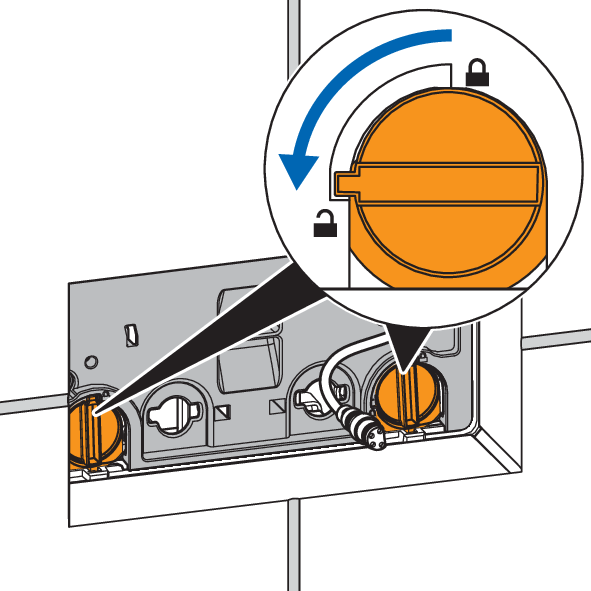

1. Ruotare di 90° in senso antiorario la chiusura della piastra di base per aprirla.



2. Rimuovere la piastra di base.

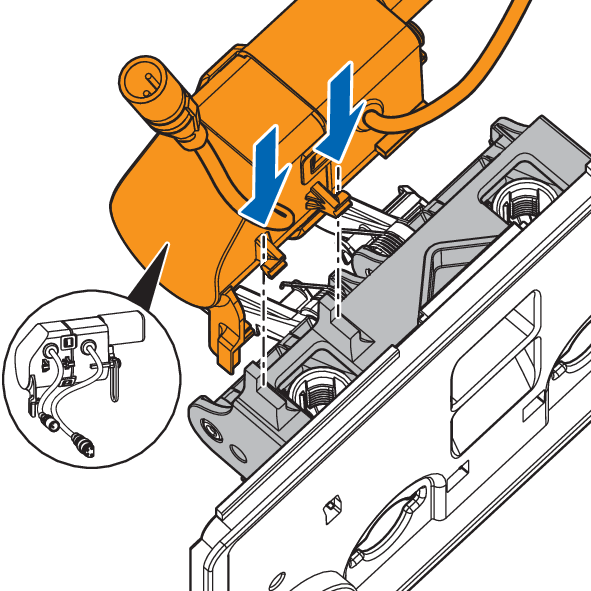

3. Posizionare l’unità di azionamento sul lato posteriore della piastra di base.



4. Inserire l’unità di azionamento nella meccanica.

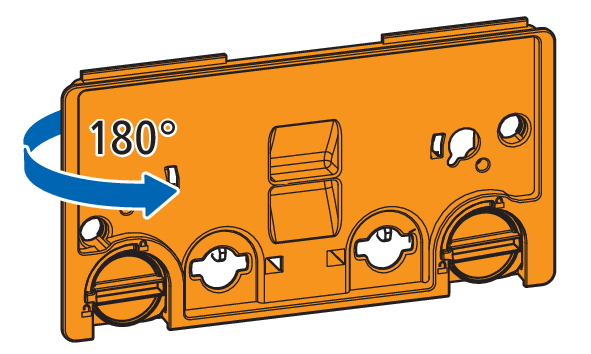

5. Ruotare la piastra di base di 180°.

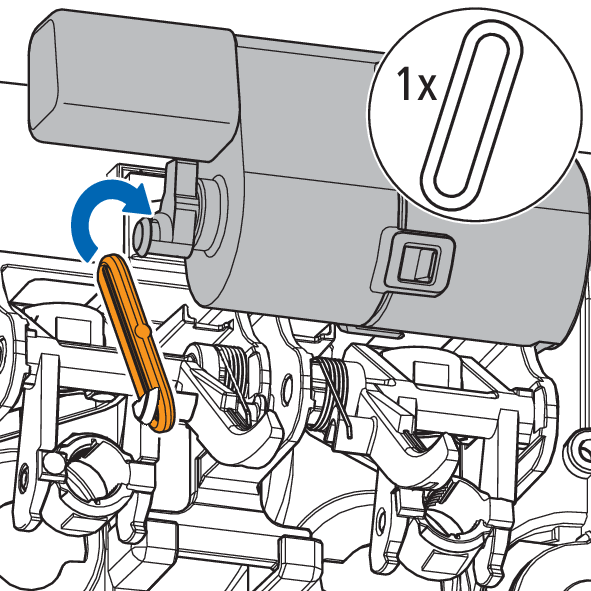

6. Collegare la staffa della meccanica e l’unità di azionamento con l’occhiello.

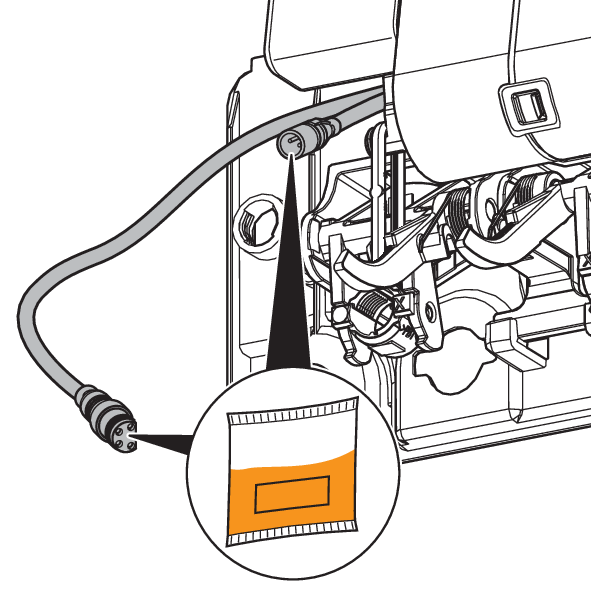

7. Applicare grasso siliconico (fornito in dotazione) su tutti i raccordi dell’unità di azionamento.

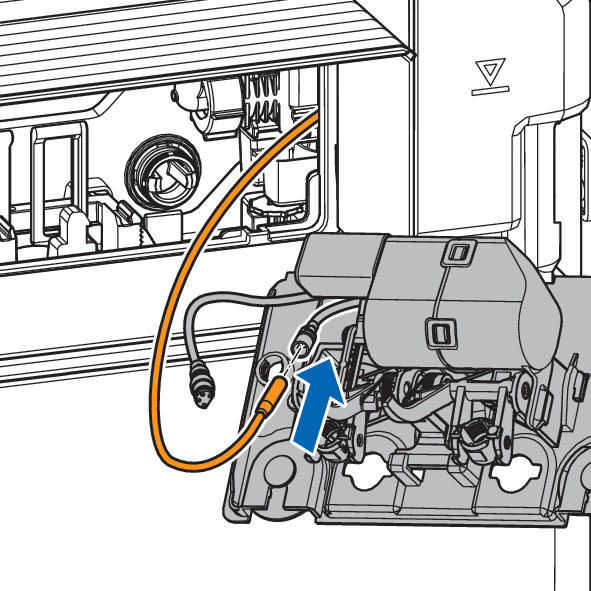

8. Collegare il cavo corto dell’unità di azionamento all’alimentatore per assicurare un’alimentazione di tensione.

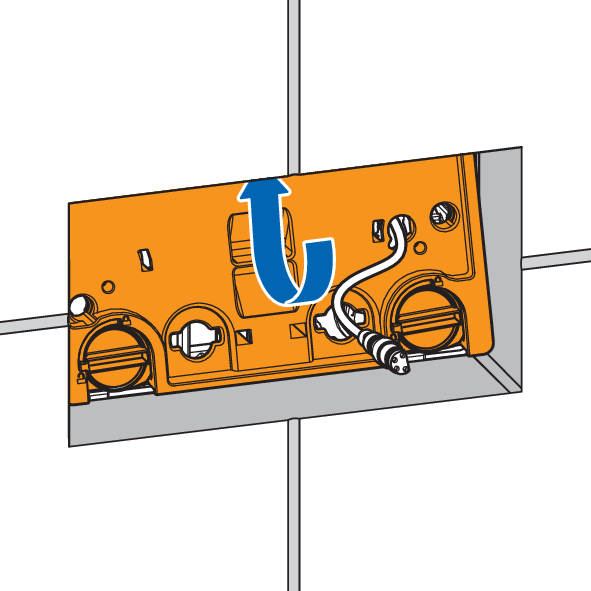

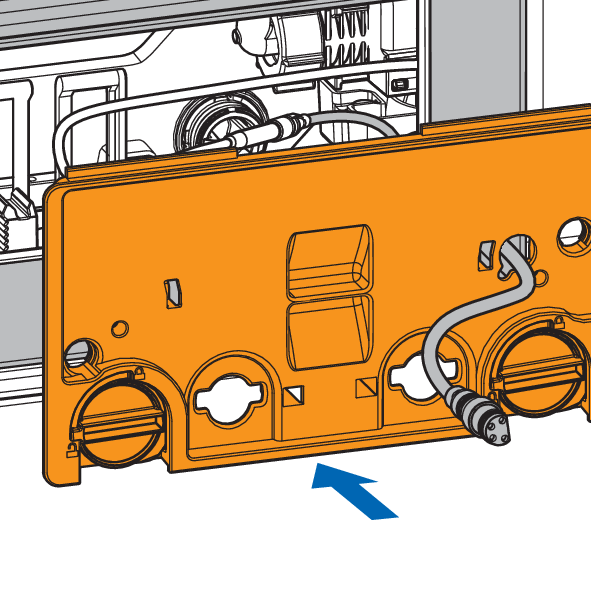

9. Far passare il cavo lungo dell’unità di azionamento attraverso la piastra di base verso la parte anteriore, quindi inserire la piastra di base nella cassetta di scarico.

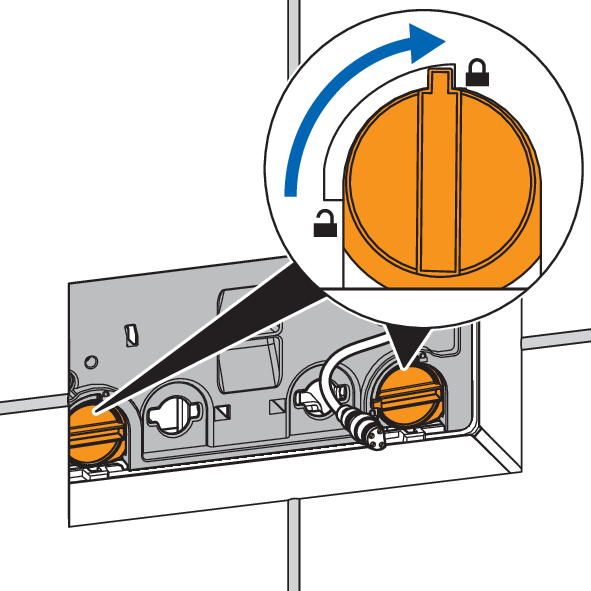

10. Premere la piastra di base e ruotare le chiusure di 90° in senso orario.

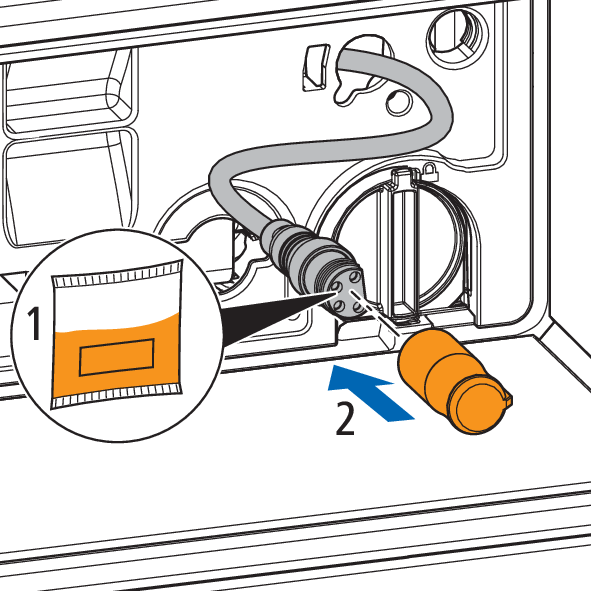

11. Ingrassare il cavo di collegamento e inserire il cappuccio di protezione sul cavo di collegamento.



• L’unità di azionamento è montata.

5.2 Preparazione della cassetta di scarico

Requisiti:

• L’unità di azionamento è montata.
• La cassetta di scarico è incorporata nella preparete.
• La preparete è piastrellata.
• La cassetta d’ispezione è liberamente accessibile.

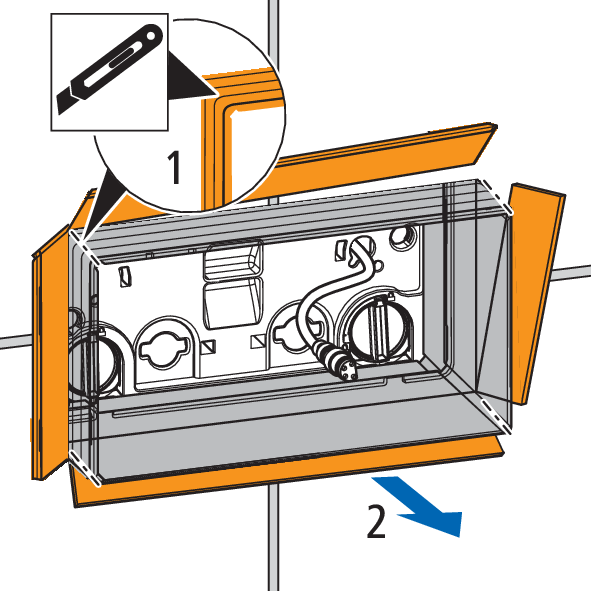

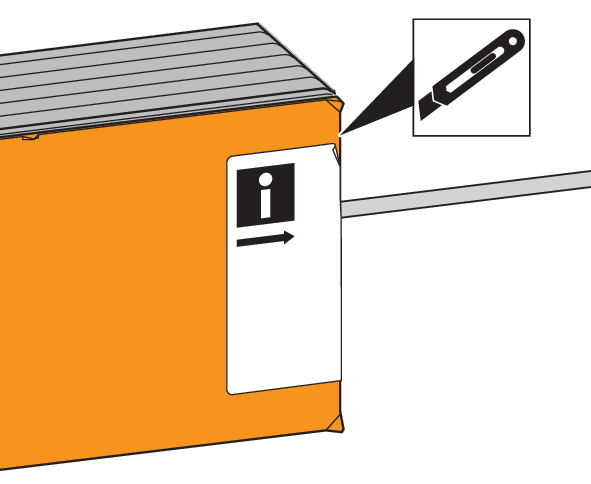

1. Incidere il nastro adesivo applicato sulla copertura della cassetta d’ispezione.

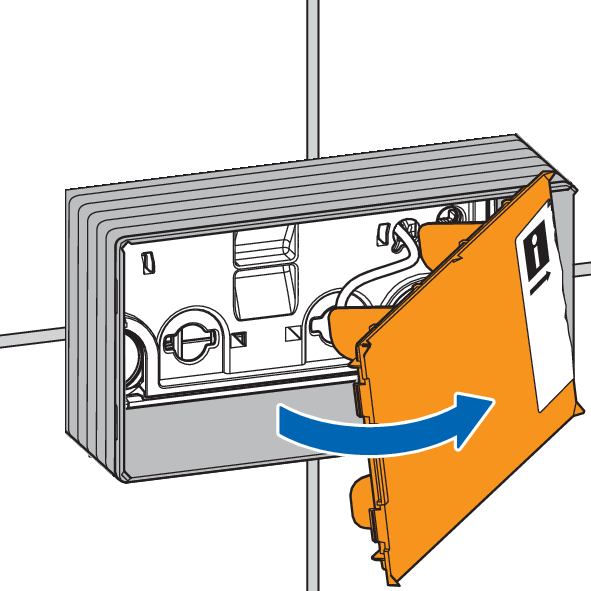

2. Rimuovere la copertura della cassetta d’ispezione.



3. Praticare un’incisione in corrispondenza degli angoli della cassetta d’ispezione, quindi piegare verso l’esterno i lati della cassetta d’ispezione a filo delle piastrelle e staccarli.



5.3 Montaggio del comando a raggi infrarossi Public 12

1. Ruotare di 90° in senso antiorario la chiusura della piastra di base.



2. Rimuovere la piastra di base.

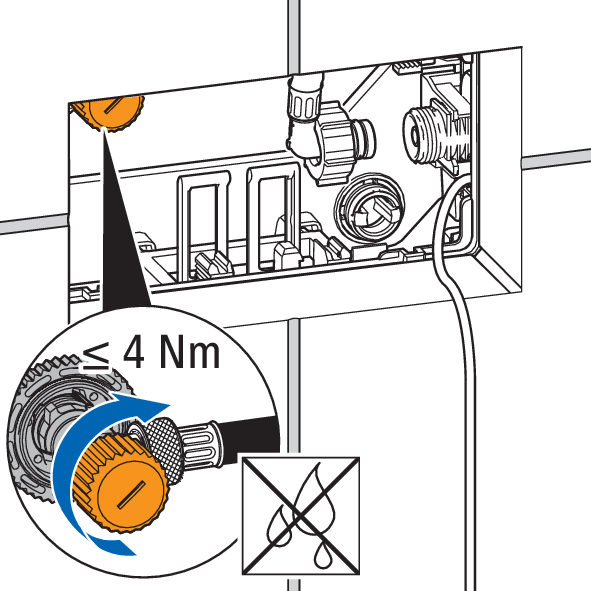

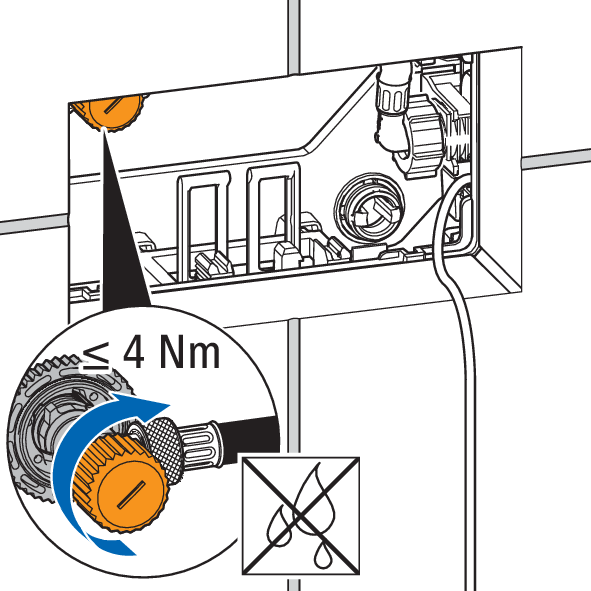

3. Chiudere la valvola ad angolo prestando attenzione a non superare la coppia massima di 4 Nm.

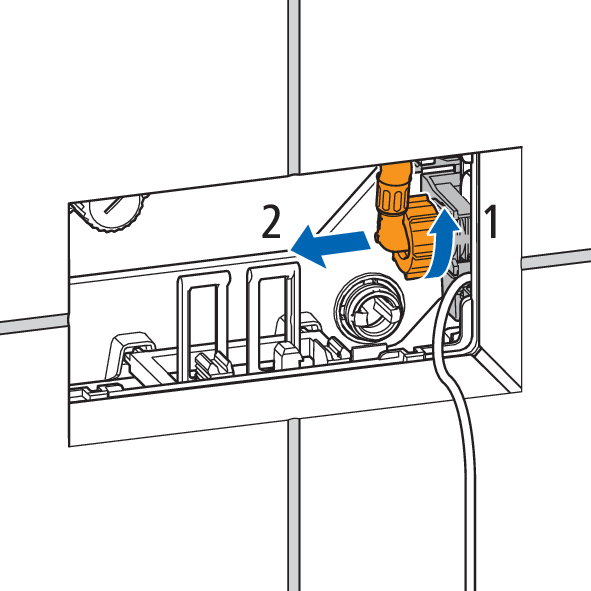

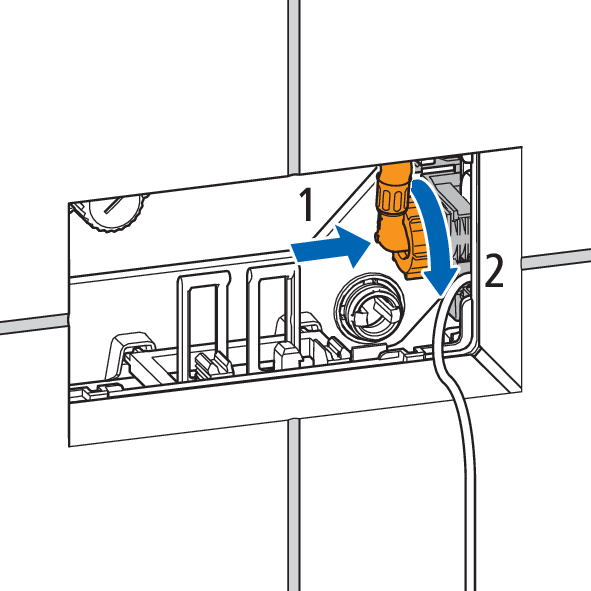

4. Staccare il tubo flessibile dalla valvola di riempimento.

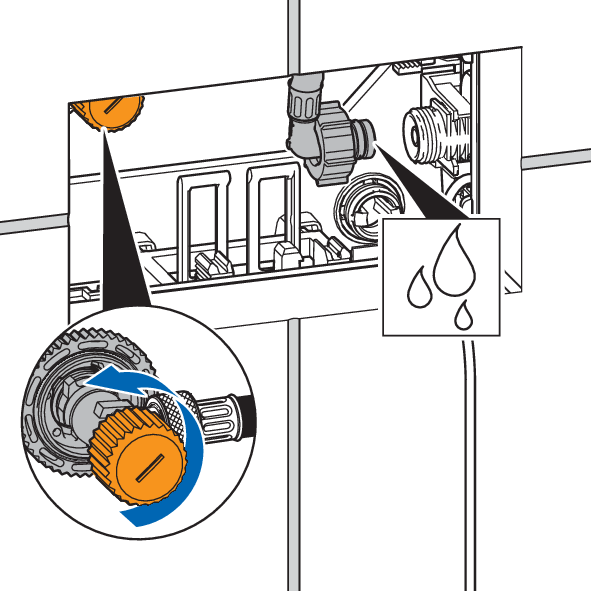

5. Per lavare la conduttura aprire per qualche secondo la valvola ad angolo.



6. Chiudere la valvola ad angolo prestando attenzione a non superare la coppia massima di 4 Nm.



7. Collegare il tubo flessibile alla valvola di riempimento.



8. Aprire la valvola ad angolo. Verificare la tenuta della valvola ad angolo e della valvola di riempimento.



9. Impostare il volume di risciacquo desiderato, 👉 Impostazione dei volumi di risciacquo.

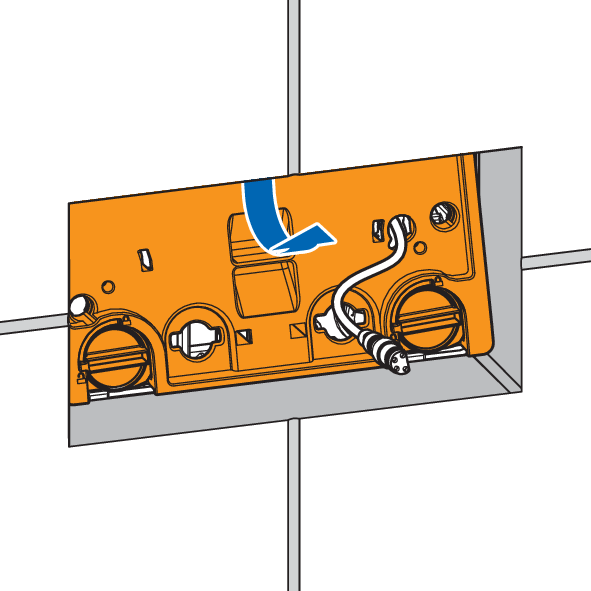

10. Inserire la piastra di base nella cassetta di scarico.

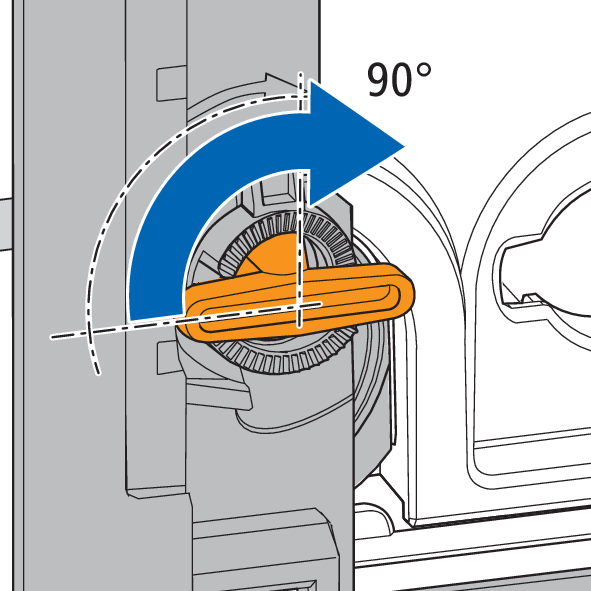

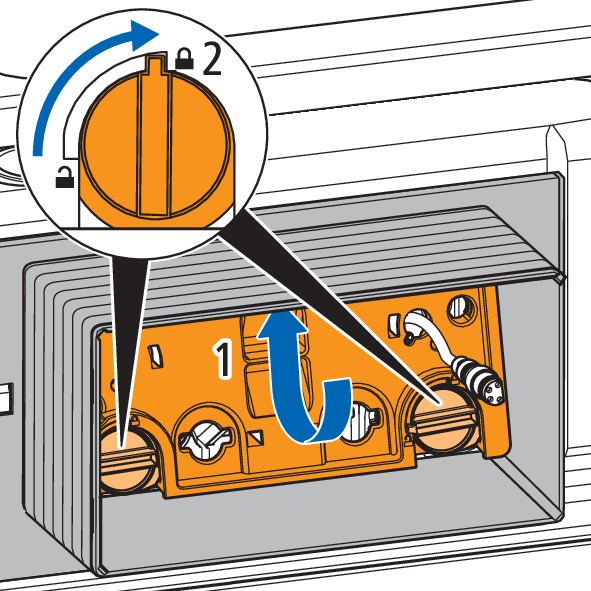

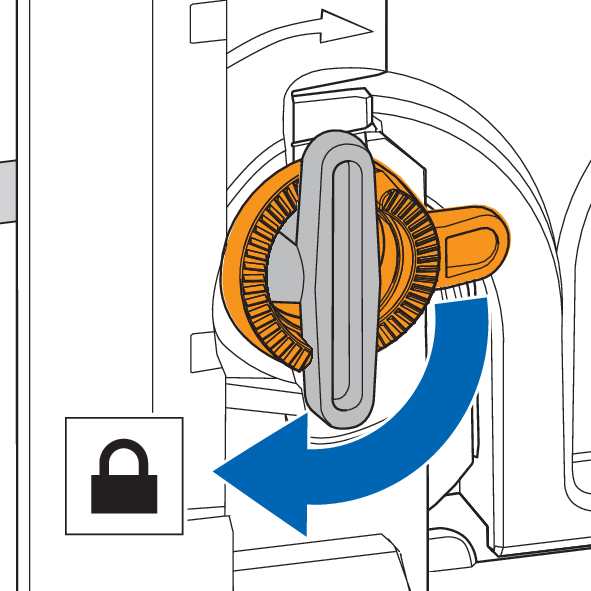

11. Ruotare di 90° in senso orario la chiusura della piastra di base per chiuderla.

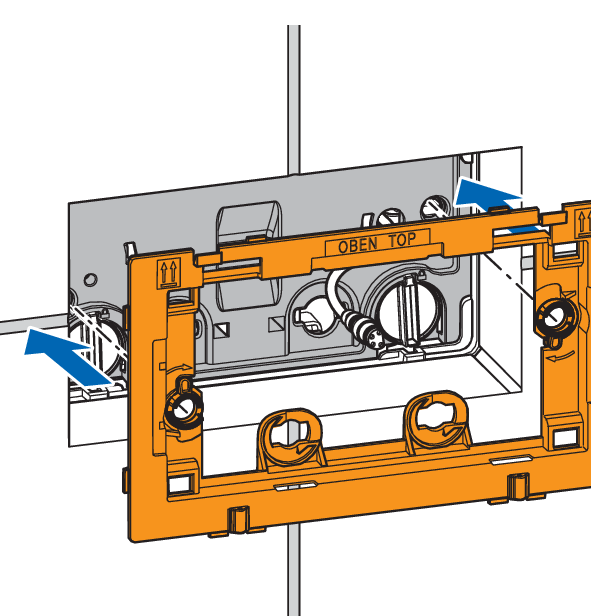

12. Applicare il telaio di montaggio.

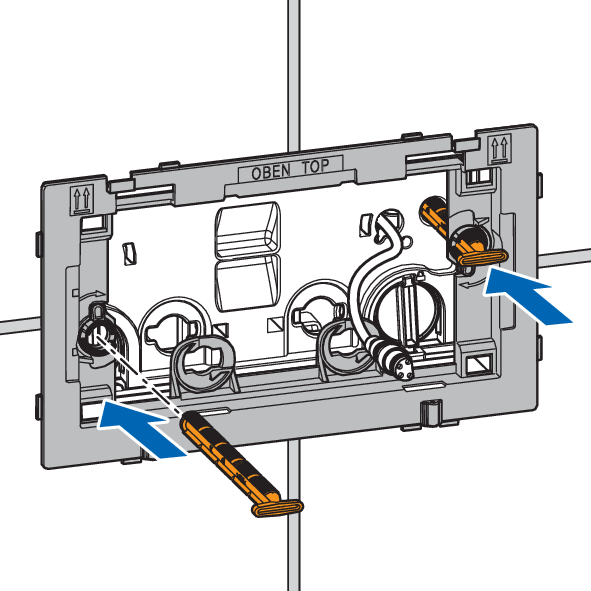

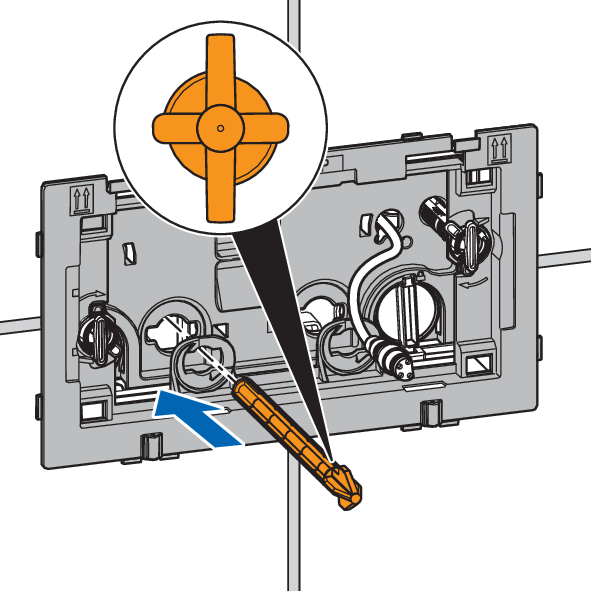

13. Inserire i perni di bloccaggio.

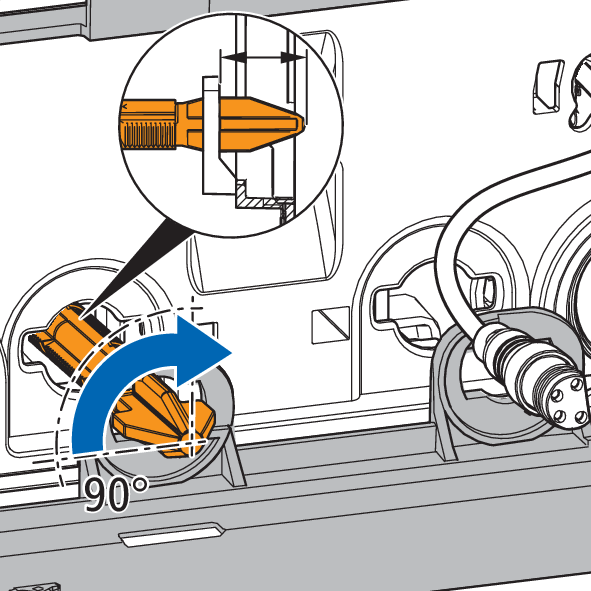

14. Ruotare i perni di bloccaggio di 90° in senso orario.



15. Allineare il telaio di montaggio.
16. Per fissare i perni di bloccaggio ruotare gli anelli di sicurezza in senso orario.

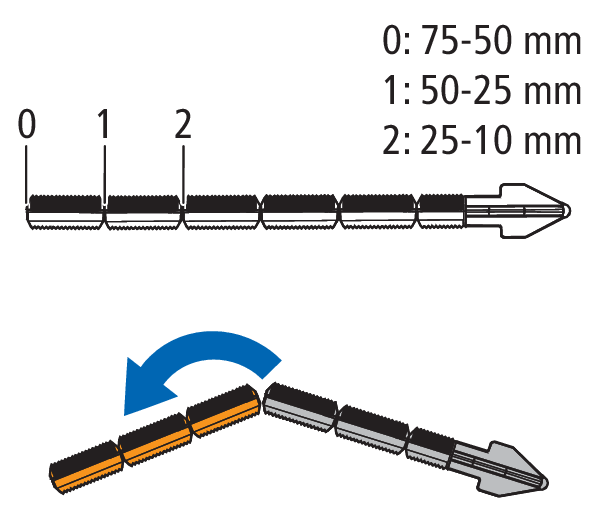

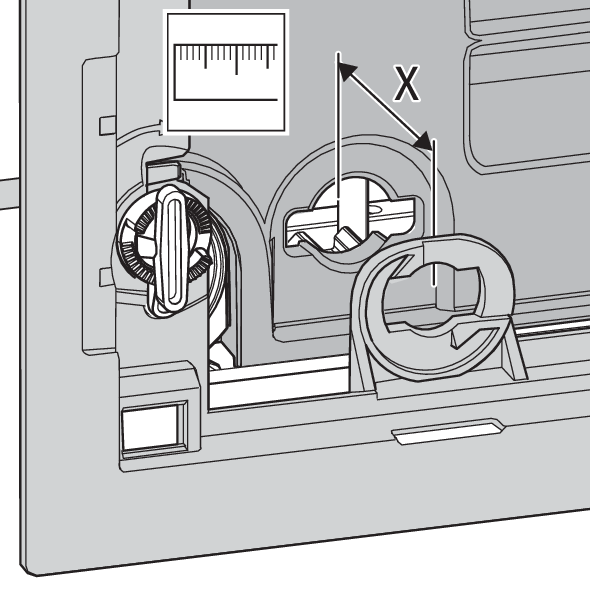

17. In caso di comando frontale misurare la distanza per la stanghetta di azionamento.



18. Se necessario accorciare corrispondentemente la stanghetta di azionamento.



19. Inserire la stanghetta di azionamento attraverso l’apertura sinistra del telaio di montaggio fino alla battuta d’arresto.

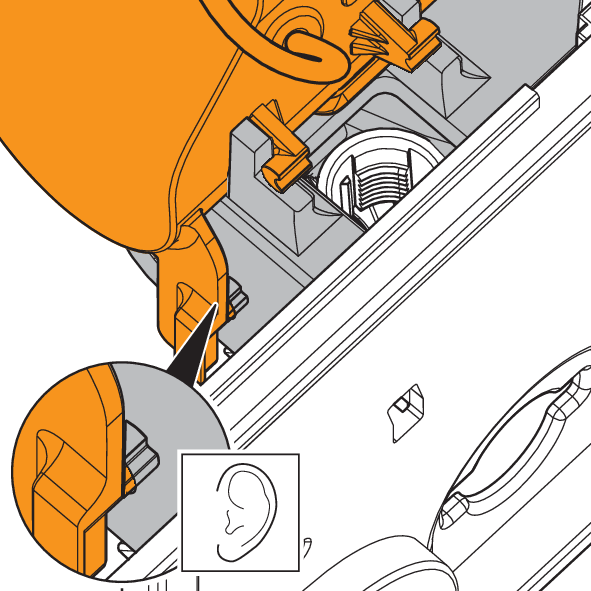

20. Allineare la stanghetta di azionamento e ruotarla di 90° in senso orario fino a percepire uno scatto.

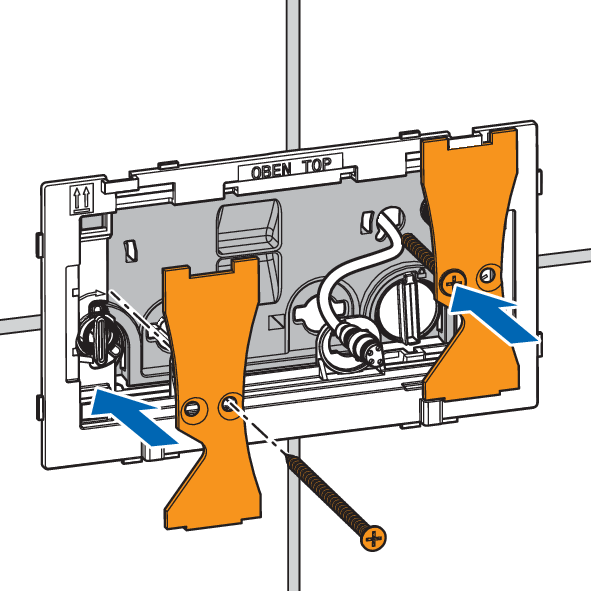

21. Applicare le lamiere di sicurezza fissandole con le viti.

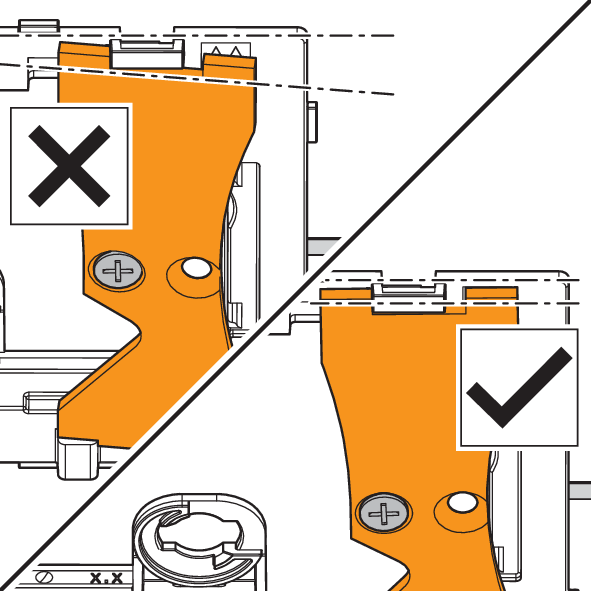

22. Verificare il posizionamento delle lamiere di sicurezza e modificarlo se necessario.

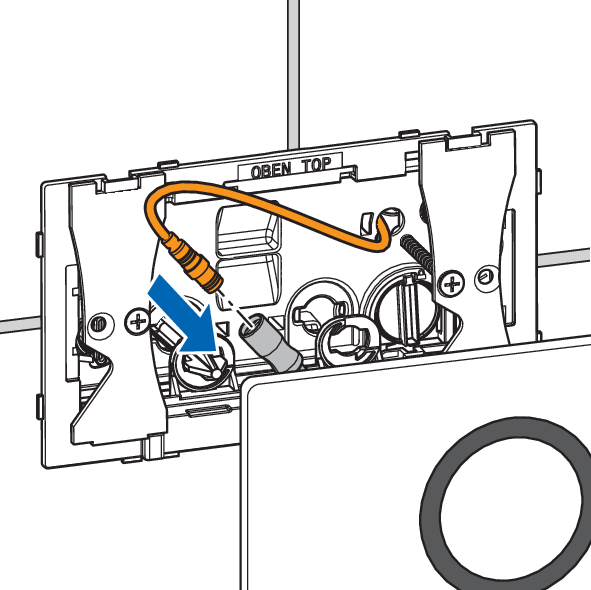

23. Applicare il grasso siliconico sui connettori elettronici e collegare il cavo di comando alla piastra di comando, 👉 Collegamento dei generatori di segnali esterni.



Nota

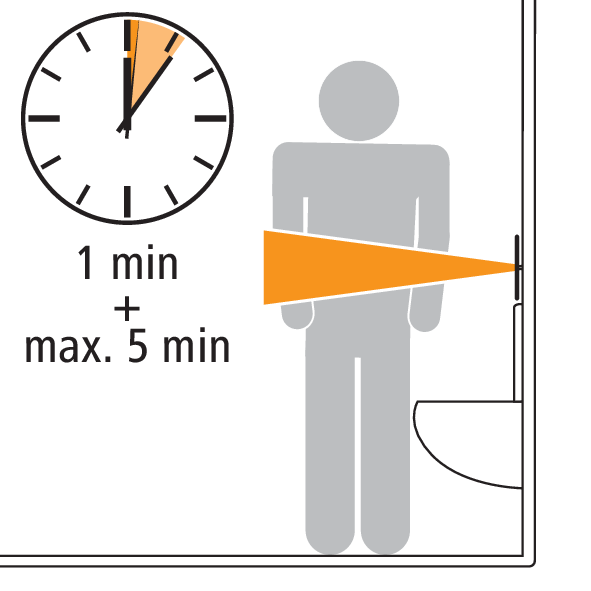

Per evitare di entrare nell’area di rilevamento del sensore a infrarossi mantenersi a lato della piastra di comando.

---

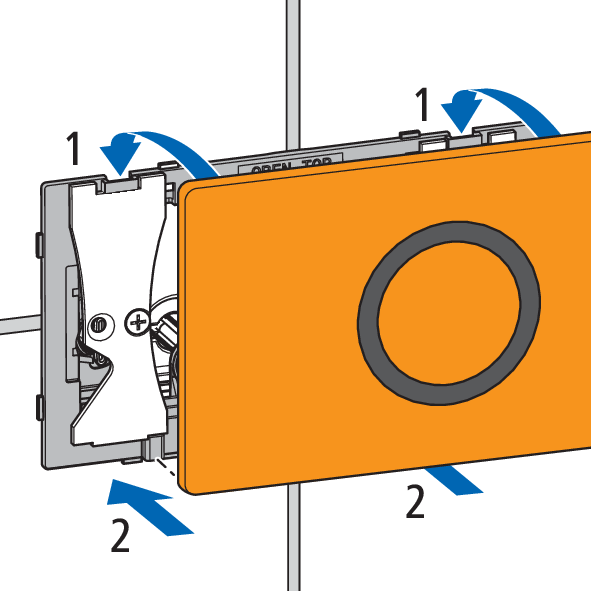

24. Agganciare la parte superiore della piastra di comando e premere la parte inferiore.



• Il sensore a infrarossi viene calibrato (ca. 60 secondi).

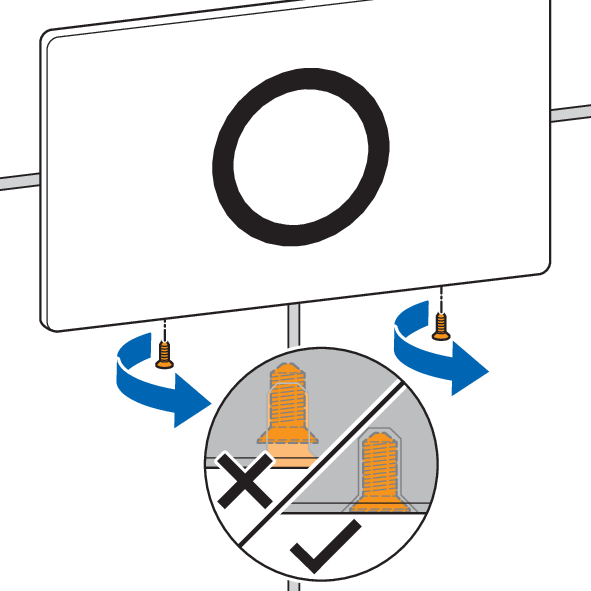

25. Serrare la piastra di comando utilizzando una chiave a esagono incassato (mis. 2).



• La piastra di comando è montata.

Comando a raggi infrarossi Public 12

N. articolo: 71285

5.4 Collegamento dei generatori di segnali esterni

Nota

Danni materiali dovuti a sovratensione

L’applicazione di una tensione esterna al cavo di collegamento per il pulsante esterno danneggia il comando.

• Non applicare tensioni esterne.

---

Requisiti:

• È presente un pulsante con funzione di chiusura fornito dal committente o un contatto a potenziale neutro (durata di chiusura ≥ 350 ms).
• È presente un cavo di collegamento.

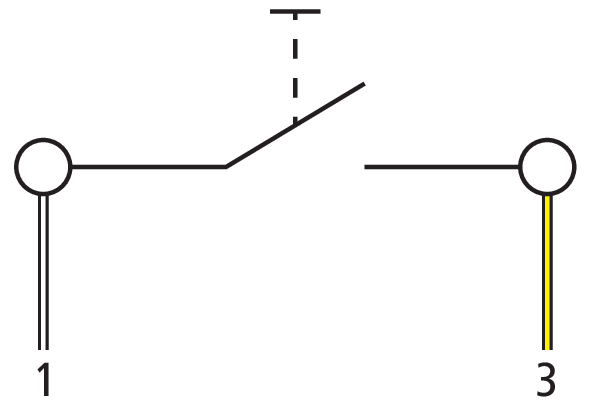

1. Collegare il contatto di chiusura per l’attivazione del volume di risciacquo ridotto tra il cavo bianco (1) e il cavo giallo (3).

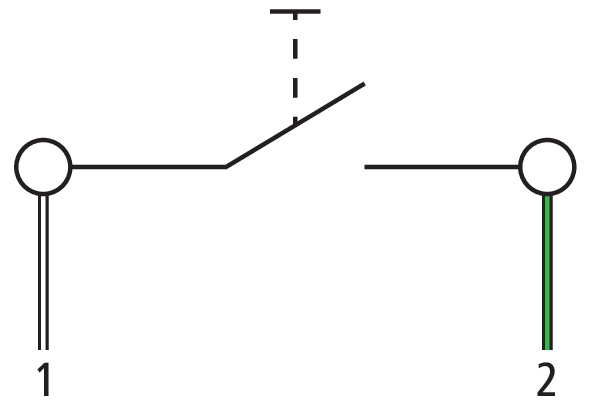

2. Collegare il contatto di chiusura per l’attivazione del volume di risciacquo grande tra il cavo bianco (1) e il cavo verde (2).



3. Isolare l’estremità del cavo marrone (ad esempio con un morsetto isolante).

5.5 Impostazione del risciacquo

Sul sensore a infrarossi, tramite gli interruttori DIP del comando possono essere impostati tre parametri:

• Portata

• Distinzione tra volume di risciacquo ridotto e grande

• «Coperchio WC davanti al sensore»

Il volume di risciacquo viene impostato attraverso gli interruttori DIP dell’unità di azionamento. Sulla valvola di scarico nella cassetta di scarico deve essere impostato il volume di risciacquo più piccolo possibile.

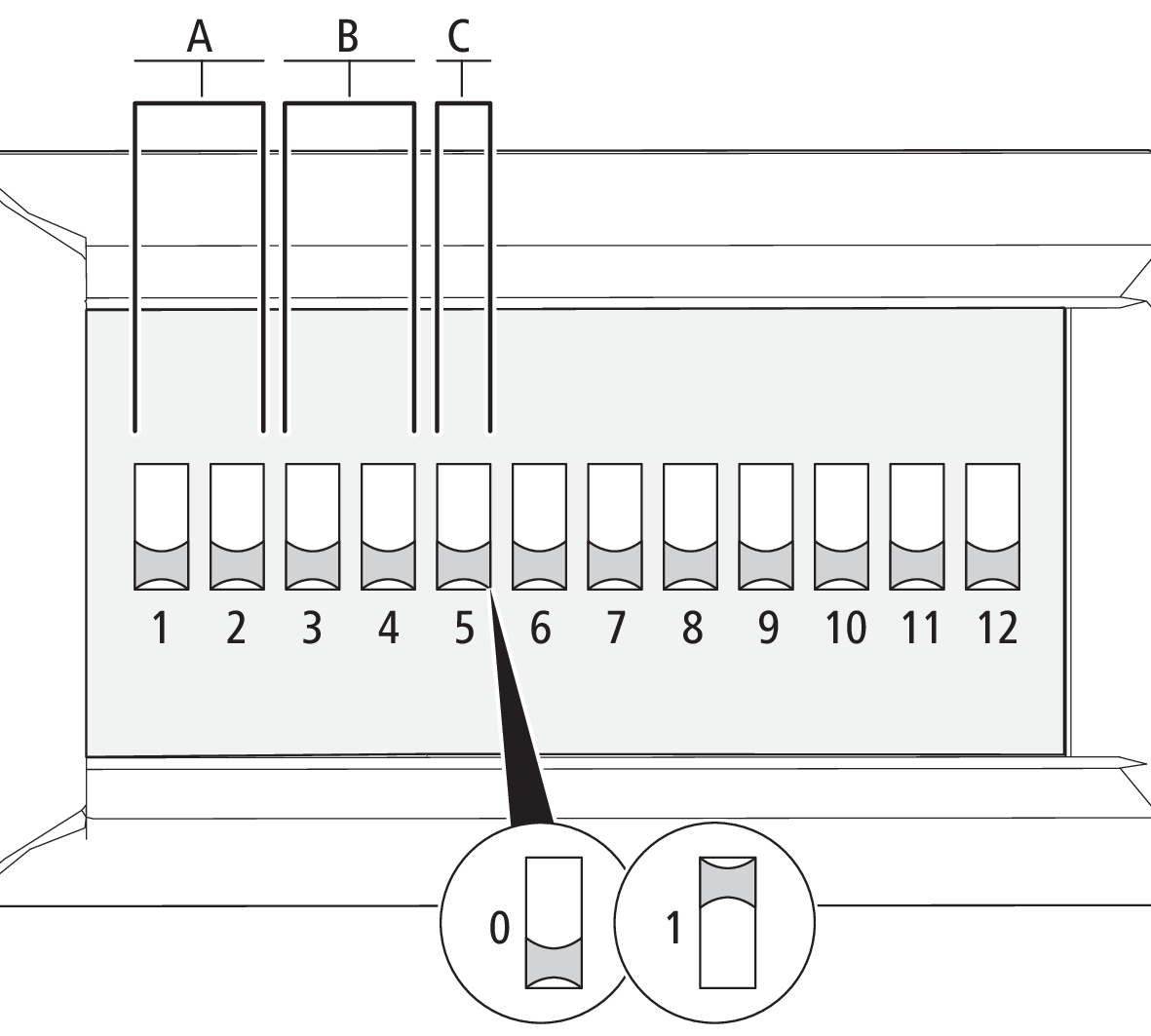

5.5.1 Impostazione del sensore a infrarossi

Le impostazioni devono essere effettuate in assenza di corrente (stato non collegato).

Portata

Impostazione della portata (A, interruttori 1 … 2)

«Coperchio WC davanti al sensore»

Impostare la funzione «Coperchio WC davanti al sensore» (C, interruttore 5)

Distinzione volume risciacquo ridotto e grande

Impostare la distinzione tra volume di risciacquo ridotto e grande (B, interruttori 3 … 4)

5.5.2 Impostazione dei volumi di risciacquo

Il volume di risciacquo viene impostato attraverso gli interruttori DIP dell’unità di azionamento.

Sul set valvola di scarico nella cassetta di scarico deve essere impostato il volume di risciacquo più piccolo possibile.

5.5.2.1 Impostazione del volume di risciacquo più piccolo possibile sul set valvola di scarico

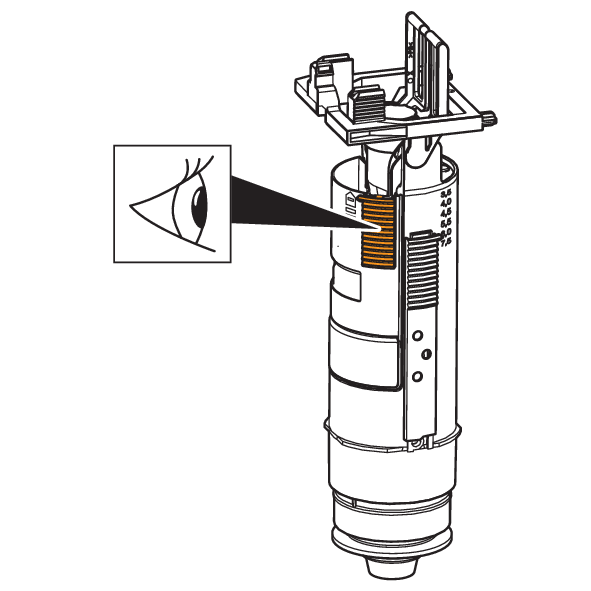

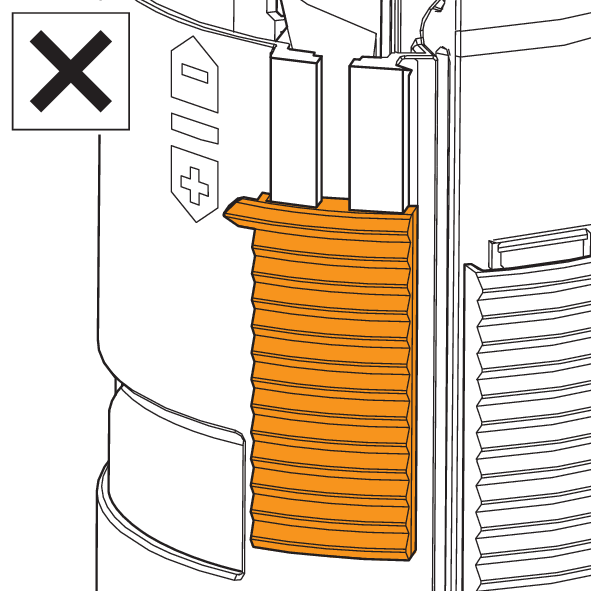

1. Verificare se sul set valvola di scarico è impostato il volume di risciacquo più piccolo possibile.



• Sul set valvola di scarico non è impostato il volume di risciacquo più piccolo possibile.

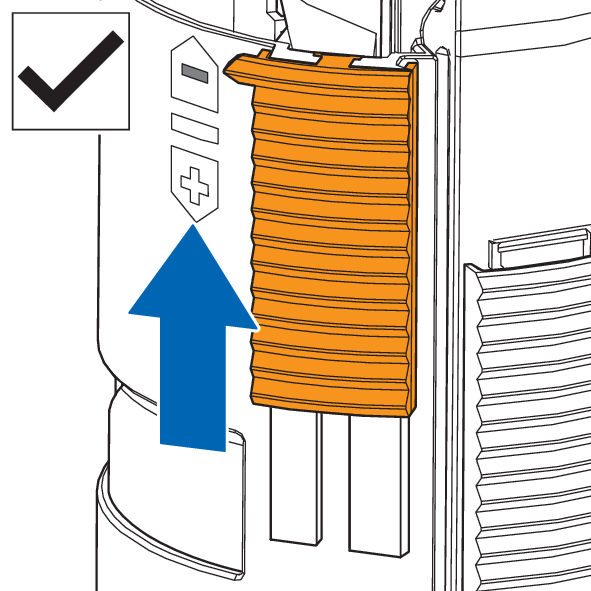

2. Per impostare il volume di risciacquo spostare il cursore verso l’alto fino alla battuta d’arresto.



• Il volume di risciacquo più piccolo possibile è impostato.

5.5.2.2 Impostazione del volume di risciacquo attraverso gli interruttori DIP dell’unità di azionamento

Le impostazioni devono essere effettuate in assenza di corrente (stato non collegato).

Nota

Danneggiamento dell’unità di azionamento in seguito a penetrazione di umidità

• Non rimuovere l’involucro protettivo degli interruttori DIP.

---

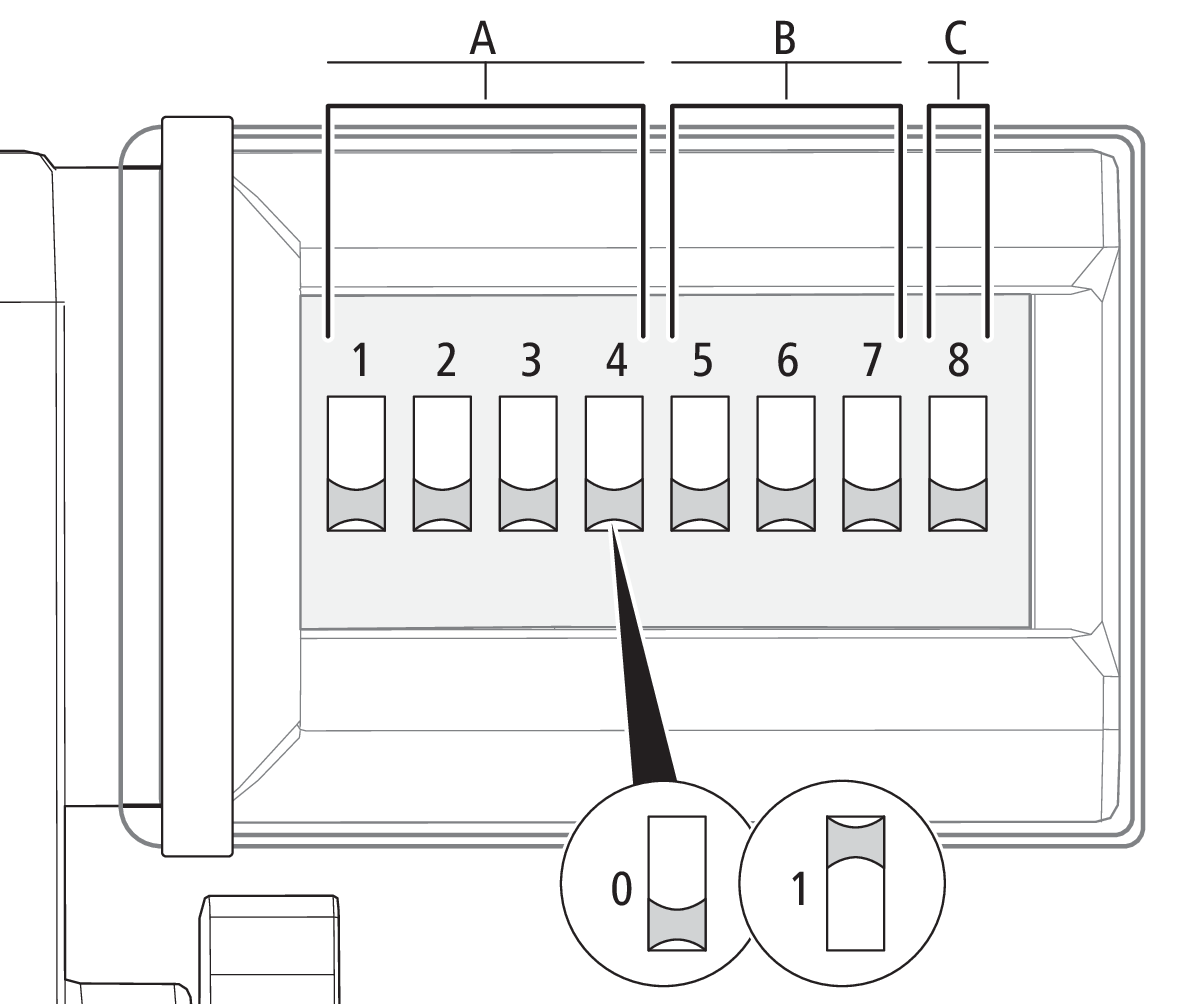

Volume di risciacquo (A, interruttori 1 … 4)

Impostazione del volume di risciacquo

Intervallo funzione di igiene (B, interruttori 5 ... 7)

Attivare la funzione di igiene e impostare gli intervalli

Volume di risciacquo funzione di igiene (C, interruttore 8)

Impostare il volume di risciacquo della funzione di igiene
