Istruzioni di montaggio - Filtro fine con flange risciacquabile

2.1 Montaggio del filtro fine

Requisiti:

• La pressione d’esercizio per un risciacquo conforme alle disposizioni ammonta ad almeno 2 bar.

1. Risciacquare accuratamente le tubazioni prima di procedere all’installazione. Già il primo riempimento dell’impianto di acqua potabile va effettuato con acqua potabile pulita.
2. Installare il filtro fine nella tubazione in assenza di tensione, con la tazza del filtro rivolta verso il basso.
3. Predisporre i collegamenti a flangia rispettando la procedura corretta (👉 Realizzare collegamenti a flangia).
4. Assicurarsi che il prodotto rimanga visibile e accessibile.

2.2 Realizzare collegamenti a flangia

1. Prima dell’utilizzo pulire la superficie di tenuta e la guarnizione.
2. Assicurarsi che la guarnizione sia posta correttamente sulla superficie di tenuta.
3. Realizzare i collegamenti a vite. Utilizzare sempre tutte le viti e serrarle in sequenza a croce (vedi immagine).



2.3 Montaggio della conduttura di scarico

Per assorbire le portate di scarico durante il risciacquo viene montata una conduttura di scarico.

Le portate di scarico da assorbire sono le seguenti:

Risciacquo manuale

Risciacquo automatico

Requisiti:

• È presente una conduttura di scarico.

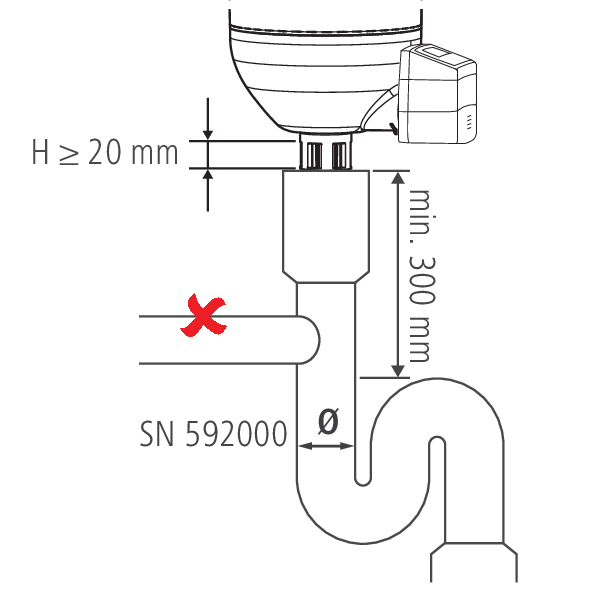

• La conduttura di scarico è adeguatamente dimensionata per assorbire la portata di scarico indicata nella tabella di cui sopra (SN 592000).
• Lo scarico libero (H) ammonta ad almeno 20 mm.
• Il tratto di caduta verticale è lungo almeno 300 mm.
• La conduttura di scarico non ha alcuna derivazione a monte del sifone.
• La conduttura di scarico non presenta alcuna riduzione del diametro del tubo.

• Collegare la conduttura di scarico senza esercitare pressione laterale sul bocchettone di scarico.
