Istruzioni di montaggio - Lavabo set sotto muro Optivis-Tec

2.1 Misure di montaggio

• Rosetta di scarico: D 80 mm

• Rosetta e cilindro per contatore a capsula Koax 67017: D 125 mm

A seconda della distanza delle dime set di montaggio valvola sotto muro sono possibili le tre situazioni d’installazione seguenti:

Situazione d’installazione 1: distanza delle dime set di montaggio valvola sotto muro = 160 mm

In questa situazione d’installazione, lo scarico non può essere regolato.

Situazione d’installazione 2: distanza delle dime set di montaggio valvola sotto muro = 180 mm

In questa situazione d’installazione, lo scarico può essere regolato entro un intervallo compreso tra 60 e 90 mm.

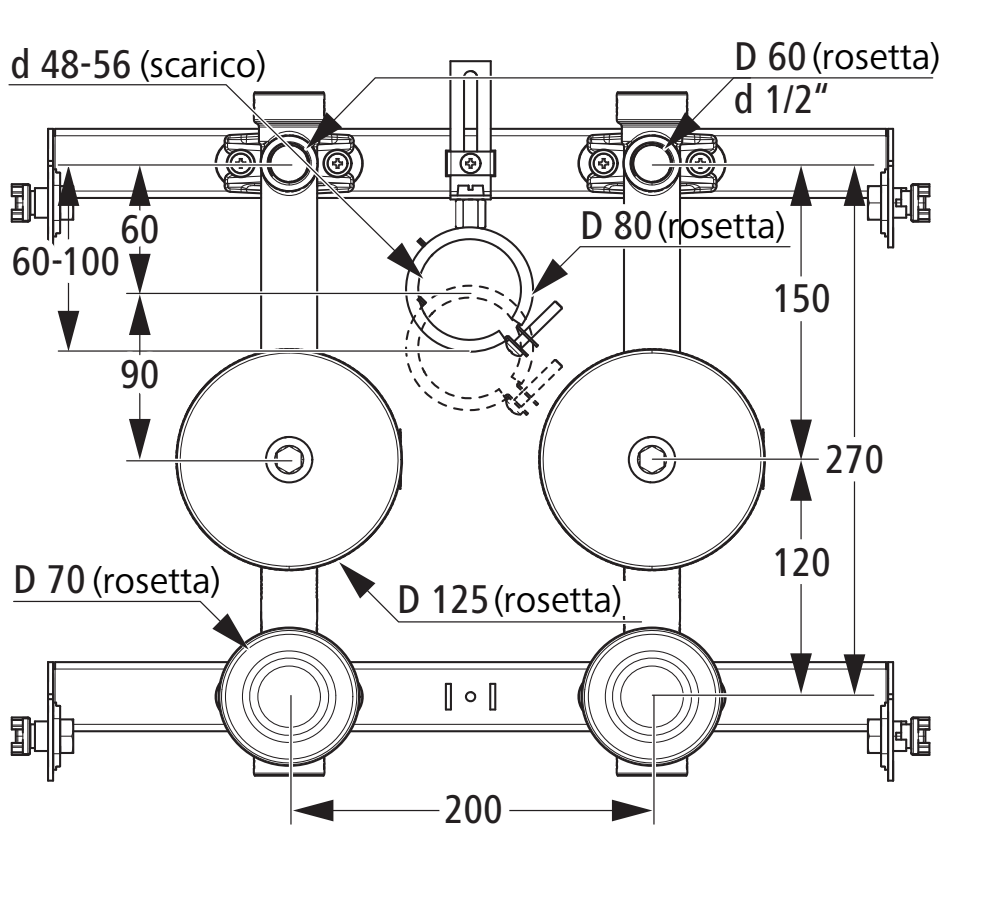

Situazione d’installazione 3: distanza delle dime set di montaggio valvola sotto muro = 200 mm

In questa situazione d’installazione, lo scarico può essere regolato entro un intervallo compreso tra 60 e 100 mm.

Rosetta e cilindro

N. articolo: 67017

2.2 Montaggio dei moduli

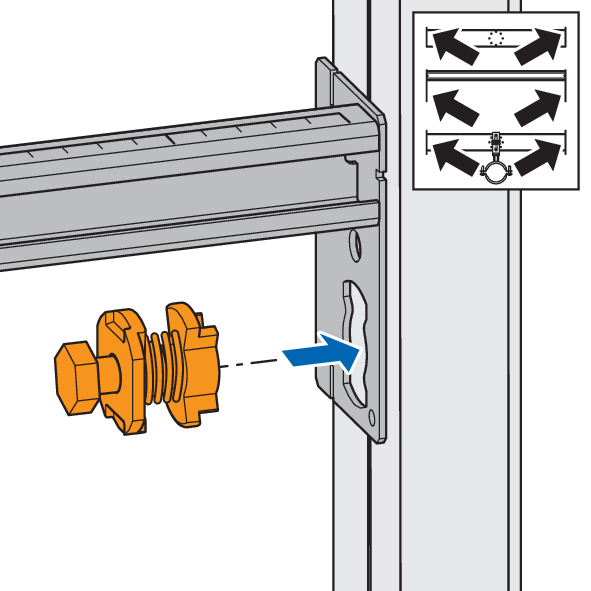

1. Inserire il set di ancoraggio nell’apertura del modulo.

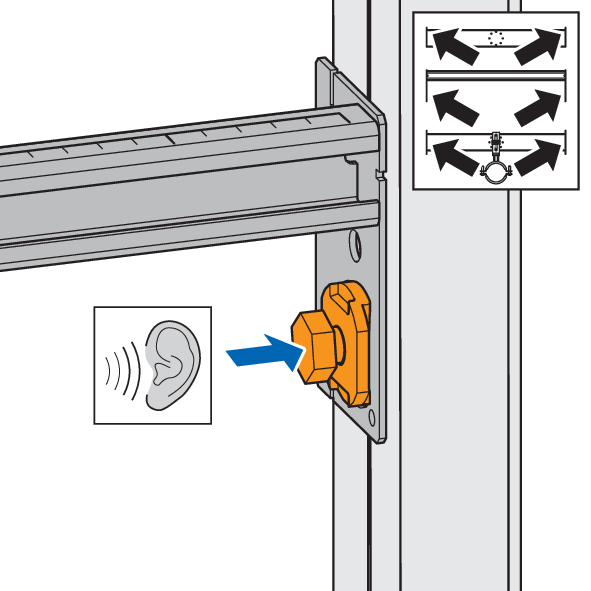

2. Premere sul set di ancoraggio fino a percepire uno scatto.

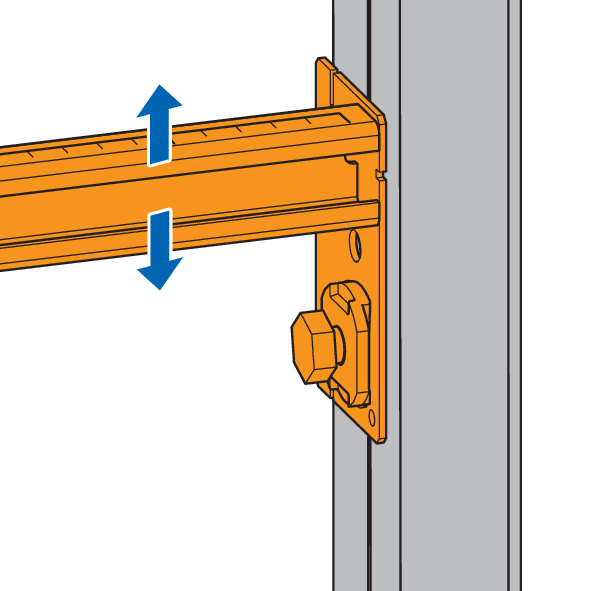

3. Regolare l’altezza dei binari.

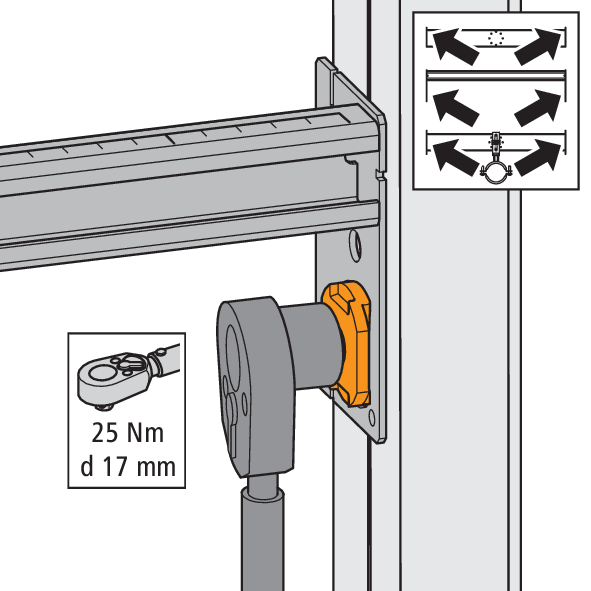

4. Fissare il set di ancoraggio. Procedere senza superare la coppia di serraggio massima di 25 Nm.

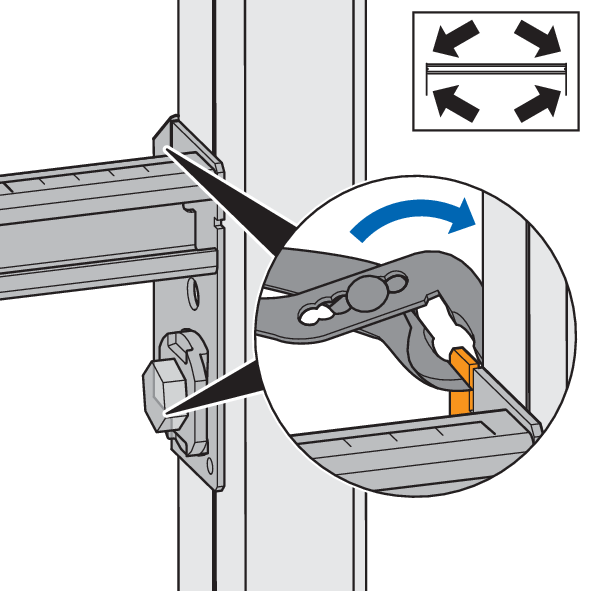

5. Piegare le linguette prepunzonate dei binari lateralmente a ca. 90° per stabilizzare il binario nella sua posizione.
6. Piegare lateralmente le linguette prepunzonate del supporto.



7. Regolare l’altezza del modulo. Accertarsi che la sporgenza dei supporti rispetto ai binari non superi 1.5 mm.

Optivis-Set di ancoraggio

N. articolo: 72004
