Instructions de montage - Lavabo set à montage caché Optivis-Tec
2.1 Dimensions de montage
-
Rosace d’écoulement: D 80 mm
-
Rosace et cylindre pour compteur à capsule Koax 67017: D 125 mm
Selon la distance des sets de montage robinet à montage caché, il y a 3 situations de montage:

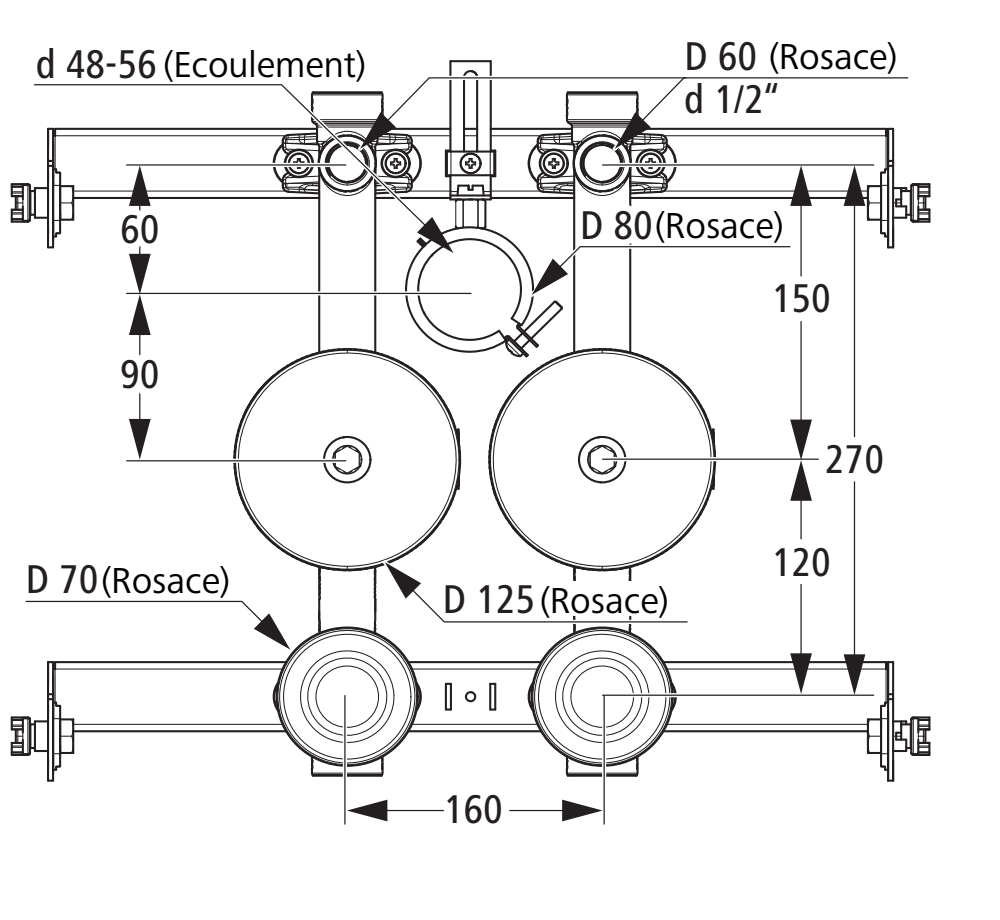

Situation de montage 1: Distance des sets de montage robinet à montage caché = 160 mm
Dans cette situation de montage, l’écoulement ne peut pas être décalé.

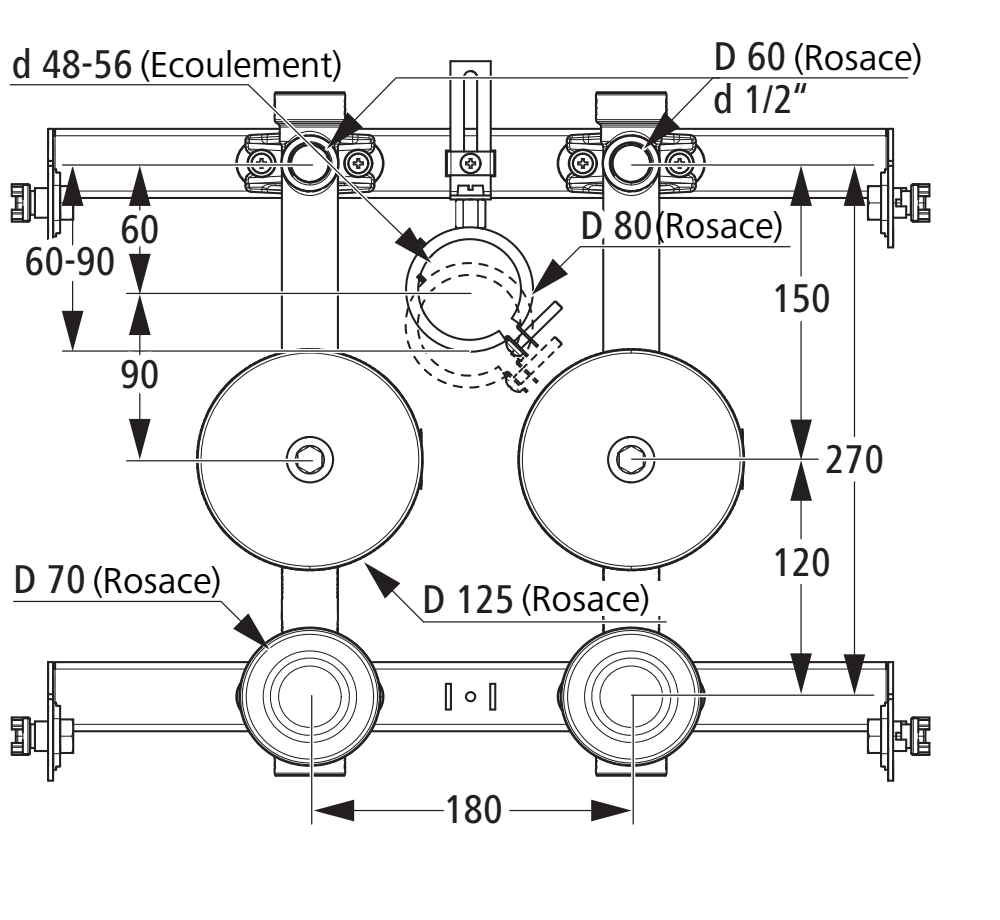

Situation de montage 2: Distance des sets de montage robinet à montage caché = 180 mm
Dans cette situation de montage, l’écoulement peut être décalé de 60 à 90 mm.

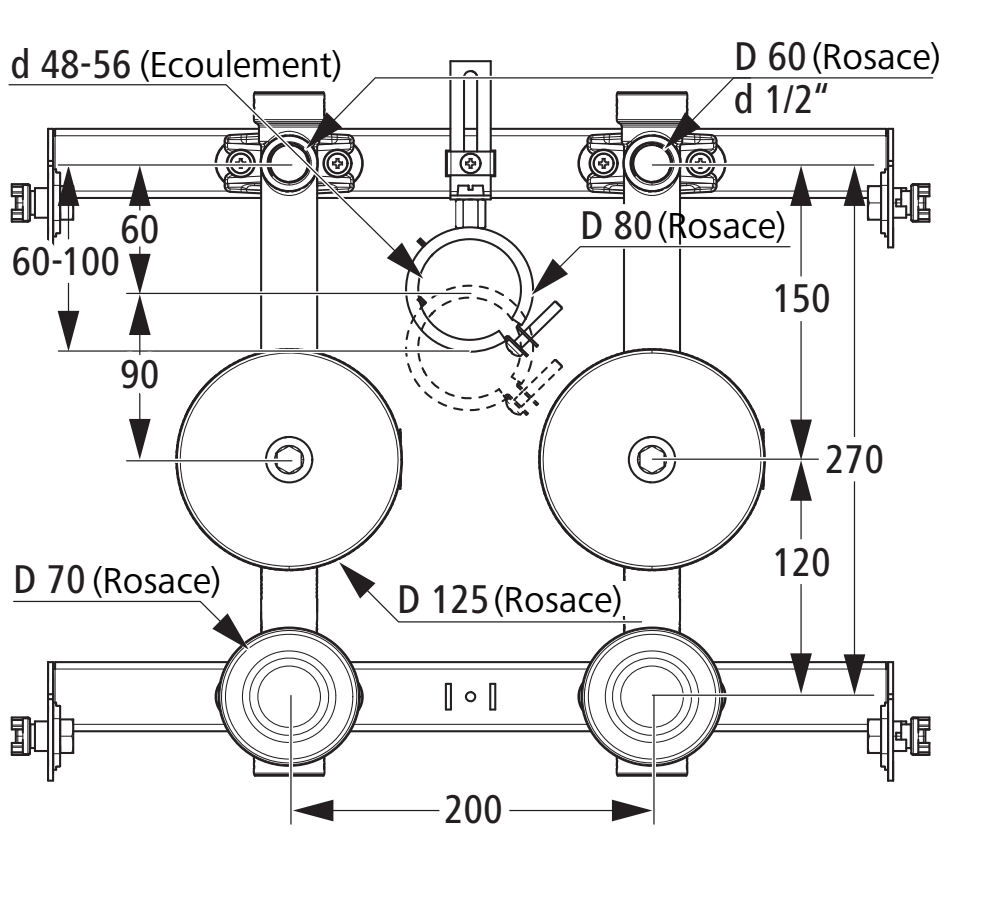

Situation de montage 3: Distance des sets de montage robinet à montage caché = 200 mm
Dans cette situation de montage, l’écoulement peut être décalé de 60 à 100 mm.
Acheter maintenant
2.2 Monter les modules
- Introduire le set d’ancrage dans l’ouverture du module.
- Enfoncer le set d’ancrage jusqu’à ce qu’un clic se fasse entendre.
- Ajuster les profilés en hauteur.
- Serrer le set d’ancrage. Ce faisant, ne pas dépasser le couple de serrage maximal de 25 Nm.
- Rabattre les ergots prépercés des profilés sur le côté à un angle d’env. 90°, afin de les stabiliser dans leur position.
- Rabattre sur le côté les ergots prépercés du support.
- Ajuster la hauteur du module. Veiller à ce que la saillie des supports par rapport aux profilés soit de 1.5 mm au maximum.
