Istruzioni di montaggio - Modulo GIS

2.1 Misure di montaggio

Il montaggio avviene esclusivamente con la rosetta 67017 (D 125 mm) del contatore dell’acqua. Il montaggio di una rosetta D 140 mm non è possibile.

Lo scarico non può essere regolato.

Rosetta e cilindro

N. articolo: 67017

2.2 Montaggio del modulo GIS

Utensili necessari:

• Chiave estraibile mis. 13

1. Regolare i binari Geberit GIS alla misura desiderata e allinearli in verticale utilizzando una livella a bolla d’aria.



2. Allineare la scatola sotto muro all’altezza desiderata.

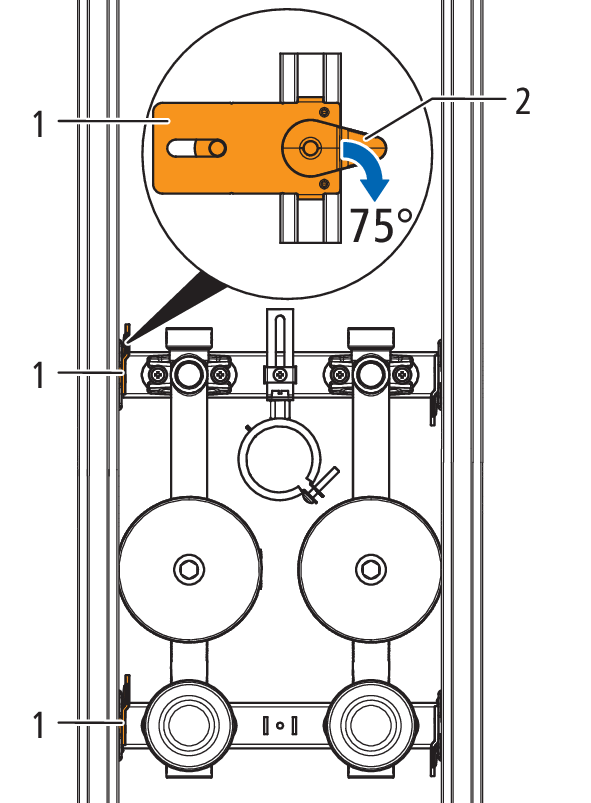

3. Agganciare la scatola sotto muro con gli adattatori (1) a un lato del telaio e fissarla tramite i dispositivi di fissaggio rapido (2).
4. Appoggiare il binario GIS verticale opposto agli adattatori (1) e fissarlo utilizzando i dispositivi di fissaggio rapido (2).
5. Rivestire e piastrellare la parete considerando l’apertura per la scatola sotto muro.
6. Eseguire il montaggio completo dopo la piastrellatura.

Dima di montaggio per scatola rubinetteria sotto muro

N. articolo: 70106

Dima di montaggio per scatola rubinetteria sotto muro e scatola di distribuzione Optiflex

N. articolo: 70116

Set di montaggio per scatola lavabo sotto muro

N. articolo: 70126
