Montageanleitung - GIS-Modul

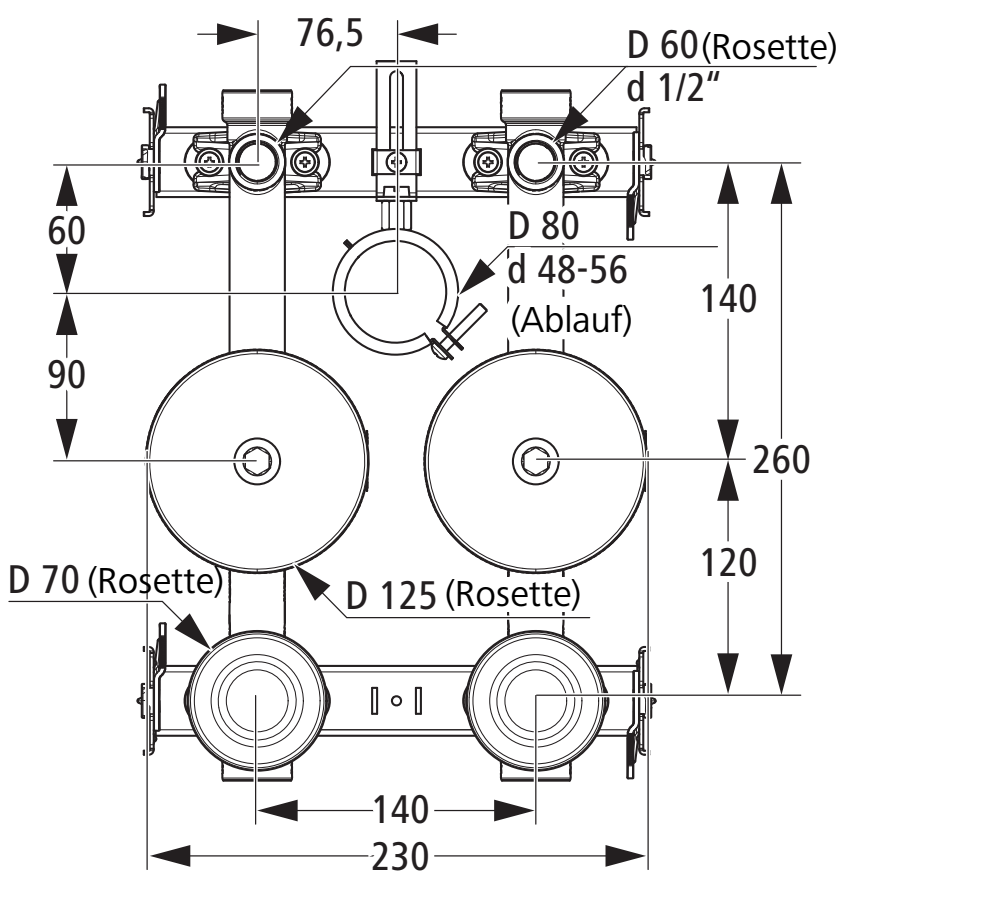

2.1 Montagemasse

Der Einbau erfolgt ausschliesslich mit der Rosette 67017 (D 125 mm) des Wasserzählers. Der Einbau einer Rosette D 140 mm ist nicht möglich.

Der Ablauf kann nicht verstellt werden.

Rosette und Zylinder

Artikel-Nr.: 67017

2.2 GIS Modul montieren

Benötigtes Werkzeug:

• Steckschlüssel SW 13

1. Die Geberit GIS-Schienen auf das gewünschte Mass einstellen und mit einer Wasserwaage senkrecht ausrichten.



2. Die Unterputz-Box auf die gewünschte Höhe ausrichten.
3. Die Unterputz-Box mit den Adaptern (1) auf einer Seite im Rahmen einklicken und mit den Schnellspannern (2) befestigen.
4. Die gegenüberliegende senkrechte GIS-Schiene an die Adapter (1) heranführen und mit den Schnellspannern (2) befestigen.
5. Die Wand beplanken und befliesen. Dabei die Öffnung für die Unterputz-Box berücksichtigen.
6. Die Fertigmontage nach der Befliesung durchführen.

Montageschiene zu Unterputz-Armaturenbox

Artikel-Nr.: 70106

Montageschiene zu Unterputz-Armaturenbox und Optiflex-Verteilerbox

Artikel-Nr.: 70116

Montage-Set zu Unterputz-Waschtischbox

Artikel-Nr.: 70126
