Istruzioni per l’uso - Pressatrice Picco IV
6.1 Inserire le ganasce
Attenzione
Pericolo di schiacciamento dovuto all’impiego della pressatrice senza ganasce
Se non è inserita alcuna ganascia, le dita possono essere schiacciate nell’area di pericolo della pressatrice.
- Non utilizzare la pressatrice senza aver inserito alcuna ganascia.
- Non tenere le dita nell’area di pericolo.
Nota
La pressatrice non è concepita per il funzionamento continuo.
Se la pressatrice viene utilizzata in modo continuo può surriscaldarsi e danneggiarsi.
- Fare una pausa di almeno 15 minuti ogni 30 minuti di funzionamento continuo.

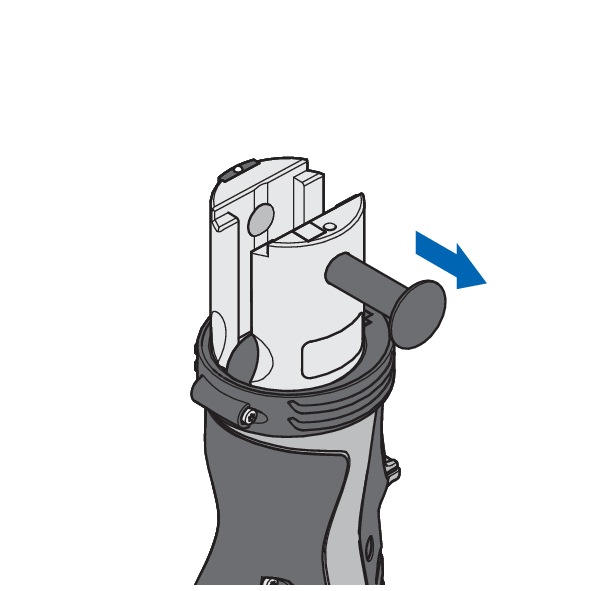

- Estrarre il perno di bloccaggio.

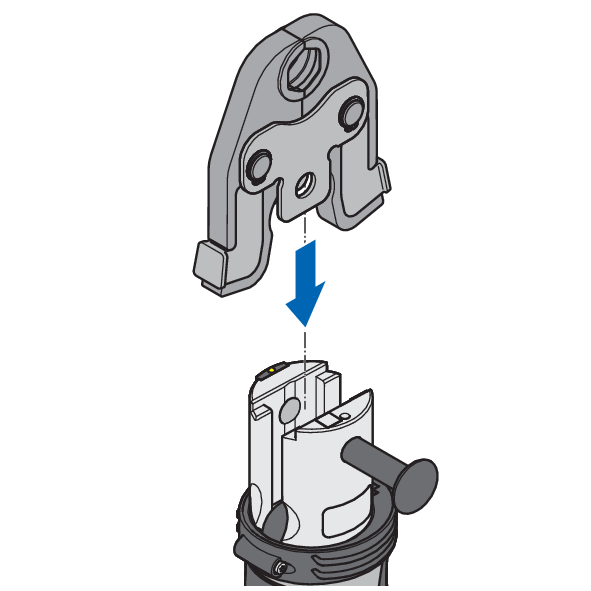

- Inserire la ganascia nella pressatrice.

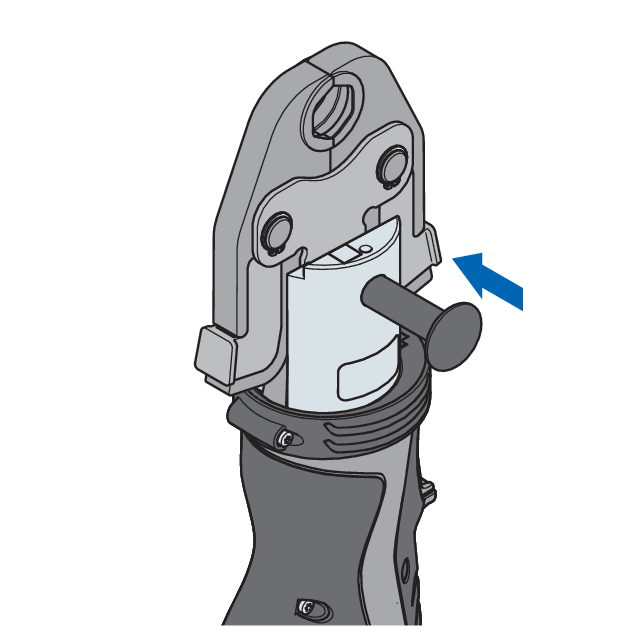

- Introdurre il perno di bloccaggio fino all’arresto.
- Premere il tasto di avvio.
- Il LED verde si illumina. La pressatrice è pronta all’uso.
6.2 Eseguire la pressatura
Avvertimento
Pericolo di lesioni dovuto alla proiezione di frammenti
- Indossare gli occhiali di protezione.
Attenzione
Pericolo di schiacciamento
Le dita possono essere schiacciate nell’area di pericolo della pressatrice.
- Tenere le mani lontane dalla ganascia.
- Non mettere le mani nell’area di movimento in avanti e indietro della testa del rullo.
- Tenere le mani nelle aree previste sulla superficie del manico della pressatrice.
Nota
Danni a cose dovuti a ganasce danneggiate o inadeguate
L’utilizzo di una ganascia danneggiata, dal dimensionamento errato o usurata può determinare una pressatura difettosa.
- Prima dell’utilizzo verificare che sulla ganascia non vi siano difetti visibili ed eventualmente sostituirla.
- Utilizzare esclusivamente ganasce compatibili con i pressfitting.
Durante la pressatura, la ganascia deve riuscire a chiudersi correttamente.
-
Assicurarsi che nel punto di pressatura vi sia sufficiente spazio.
-
Tenere puliti il profilo della ganascia e il punto di pressatura.
-
Rimuovere dall’area del punto di pressatura gli oggetti che possono ostacolare una pressatura completa.
Requisiti:
- Le estremità dei tubi sono sbavate e pulite.
- Il pezzo di tubo e il pressfitting sono assemblati in conformità alle istruzioni di montaggio del sistema di tubazioni.
- Una ganascia è correttamente inserita.
- La pressatrice è pronta all’uso, il LED verde si illumina.
- Verificare se il diametro nominale del pressfitting coincide con il diametro nominale della ganascia.

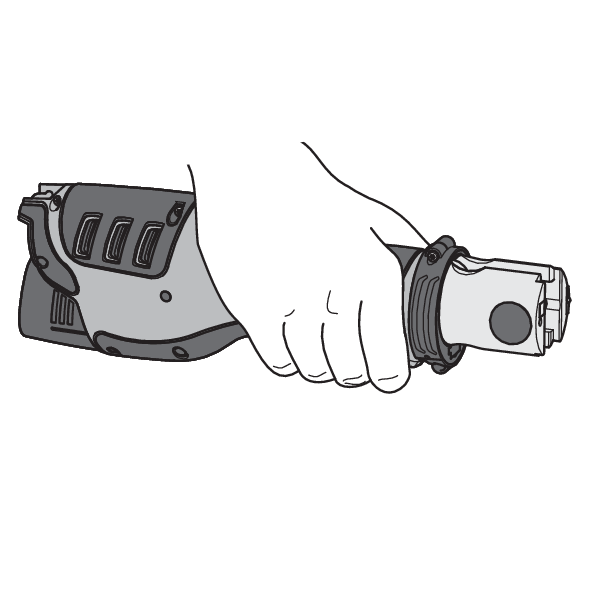

- Tenere la pressatrice nelle aree previste sulla superficie del manico.

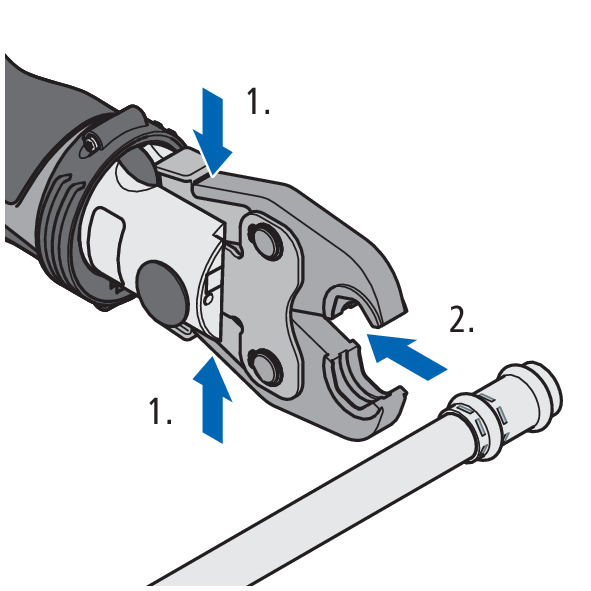

- Collocare la pressatrice con la ganascia sul pressfitting in modo corretto e perpendicolare all’asse del tubo.
- Premere il tasto di avvio finché non si inserisce il ciclo automatico.
- Non appena la pressatrice genera la forza di pressatura, esegue il processo di pressatura in modo automatico e completo a partire da questo momento, ovvero fino all’esecuzione completa della corsa di pressatura.

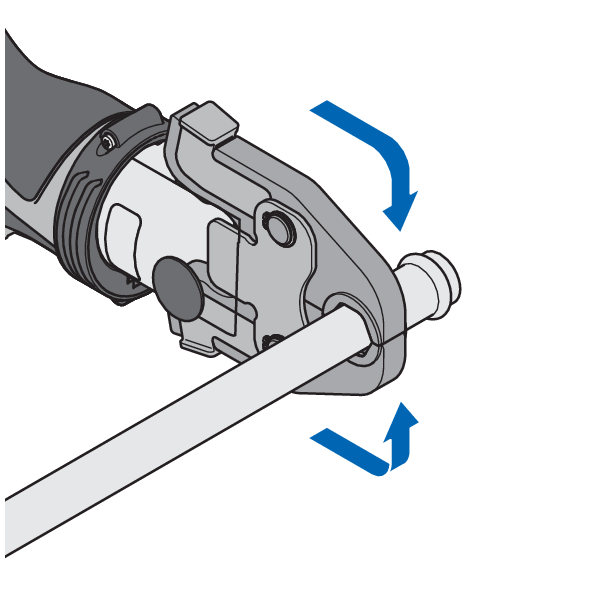

- Quando la testa del rullo è completamente rientrata, aprire la ganascia e liberarla dal pressfitting.
In caso di guasti è possibile interrompere il processo di pressatura.
6.3 Processo di pressatura nella modalità di funzionamento
- Premere il tasto di avvio.
- Il processo di pressatura inizia e si arresta prima della pressatura completa.
- Verificare il corretto posizionamento della ganascia e della pressatrice.
- Premere nuovamente il tasto di avvio per proseguire il processo di pressatura.
6.4 Interrompere la pressatura
La pressatura può essere interrotta nelle seguenti situazioni:
Requisiti:
- La testa del rullo non ha ancora toccato la ganascia. La pressatrice non ha ancora generato la forza di pressatura.
- È presente un guasto. La pressatrice non può terminare la pressatura.
- Rilasciare il tasto di avvio per interrompere la pressatura.
- Premere il tasto di reset per riportare la testa del rullo nella posizione di partenza.
- Rimuovere dall’installazione il pressfitting non completamente pressato e sostituirlo con uno nuovo.
