Istruzioni per l’uso - Pressatrice tipo 7

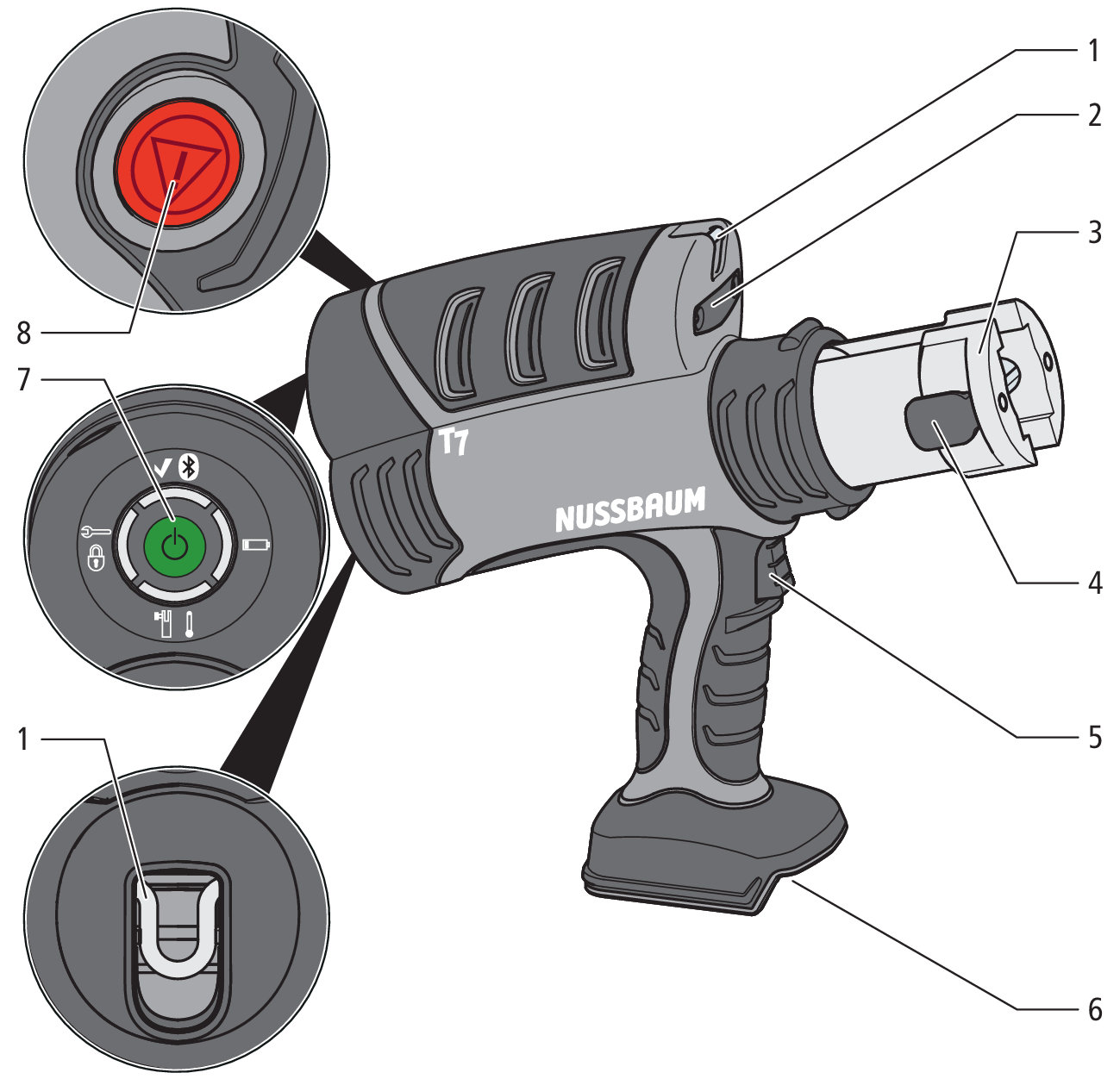

3.1 Struttura della pressatrice tipo 7
|
1 |
Staffa di supporto |
|
2 |
Luci LED |
|
3 |
Testa ruotabile del cilindro con attacco per ganasce |
|
4 |
Perno di bloccaggio |
|
5 |
Tasto di avvio |
|
6 |
Sede dell’accumulatore e targhetta |
|
7 |
Tasto ON/OFF e indicatore di stato a LED |
|
8 |
Tasto di reset |
3.1.1 Elementi di comando della pressatrice
|
Tasto ON/OFF (7) |
Accende/spegne la pressatrice. Dopo 10 minuti di inutilizzo, la pressatrice si spegne automaticamente. |
|
Tasto di avvio (5) |
Avvia la pressatura. |
|
Perno di bloccaggio (4) |
Blocca le ganasce nell’apposito attacco. Il perno di bloccaggio è controllato elettronicamente e deve essere completamente inserito (fino all’arresto) per poter avviare la pressatura. |
|
Tasto di reset (8) |
Porta la testa del rullo nella posizione iniziale, quando un processo di pressatura non viene completato a causa di un guasto. |
|
Testa ruotabile del cilindro (3) |
Consente la rotazione a 360° (orientamento flessibile delle ganasce rispetto al punto di pressatura). |
|
Luce LED (2) |
Si illumina non appena viene premuto il tasto di avvio. |
|
Staffa di supporto (4) (2 x) |
Serve, ad esempio, a inserire una cintura. |
3.2 Funzionamento
La pressatrice tipo 7 è un utensile di pressatura ad azionamento elettroidraulico. Funziona con una tensione di 18 V DC. Premendo il tasto di avvio sulla pressatrice pronta all’uso si avvia il processo di pressatura. La testa del rullo ad azionamento idraulico si sposta in avanti nella ganascia e la chiude con una forza di 32 kN.
La pressatrice è dotata della tecnologia Bluetooth® senza fili a scopo di assistenza.
3.3 Nussbaum Tool (opzionale)
La pressatrice può essere collegata via Bluetooth® a un dispositivo terminale mobile e utilizzata insieme alla Nussbaum Tool App.
L’app è disponibile nei seguenti app store:
-
Apple App Store (iOS)
-
Google Play Store (Android)
Per informazioni sulla registrazione della pressatrice si veda il capitolo 👉 Registrazione della pressatrice tramite la Nussbaum Tool App.
L’app offre anche le seguenti funzioni:
-
Consultazione dei dati della pressatrice (numero di pressature, stato della macchina)
-
Regolazione delle impostazioni (ad esempio modalità di funzionamento)
Tramite l’app è possibile selezionare il processo di pressatura nella modalità di funzionamento. Nella modalità di funzionamento, un processo di pressatura iniziato viene interrotto prima della pressatura completa per verificare che le ganasce e la pressatrice siano posizionate correttamente. Dopo l’interruzione è possibile proseguire con il processo di pressatura.
3.4 Indicatori LED

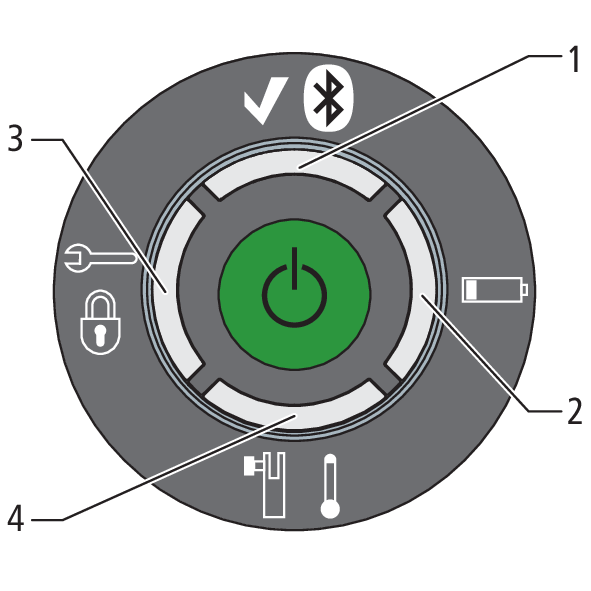

3.4.1 Indicatore di stato a LED sulla pressatrice
L’indicatore di stato a LED è composto da quattro segmenti disposti in cerchio attorno al tasto ON/OFF. I LED indicano le diverse condizioni operative della pressatrice.
|
1 |
Stato |
|
2 |
Accumulatore |
|
3 |
Pressatrice |
|
4 |
Temperatura o perno di bloccaggio |
|

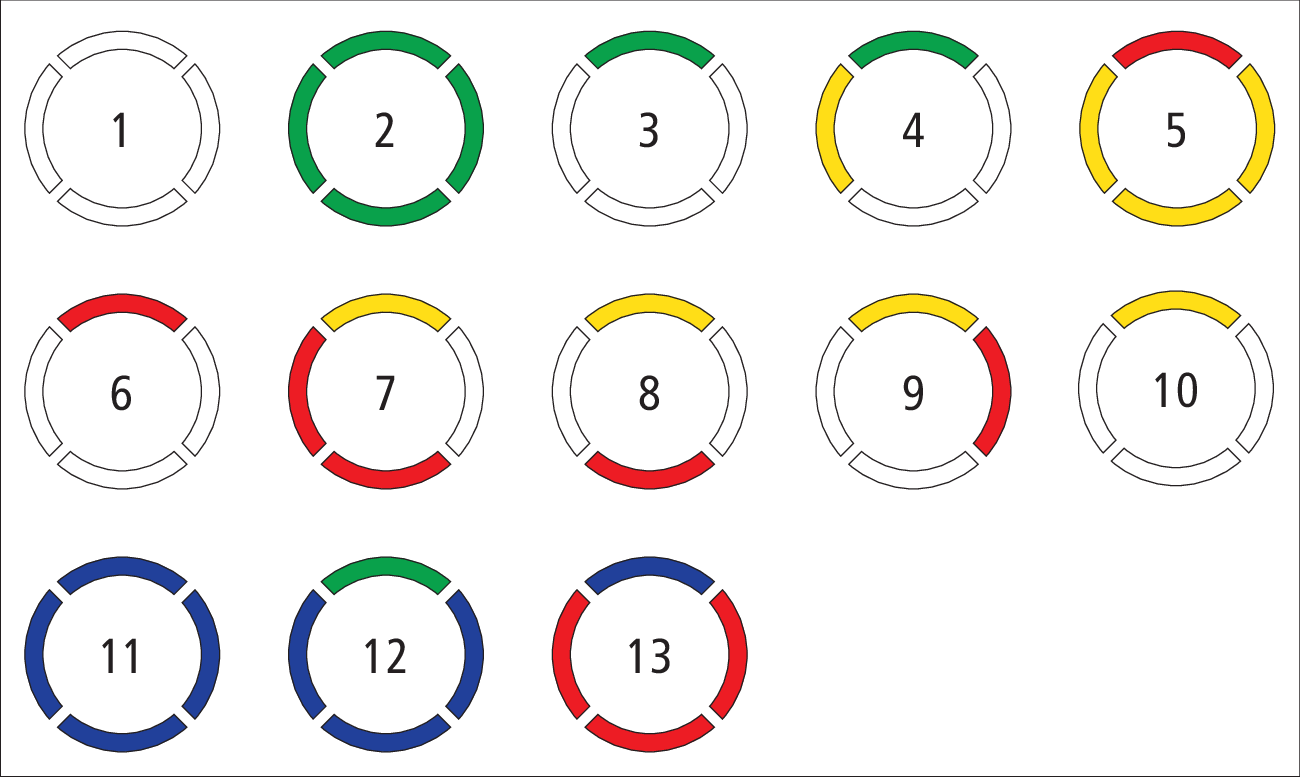

Stato / Descrizione del problema |
Rimedio |
|
|---|---|---|
|
1 |
La pressatrice è spenta. |
— |
|
2 |
Indicazione all’avvio dell’utensile tramite il tasto ON/OFF per ca. 4 secondi – poi passa alla pos. 3 (modalità pronta all’uso/stand-by). |
— |
|
3 |
La pressatrice è in modalità pronta all’uso/stand-by. |
— |
|
4 |
A breve è necessario un intervento di manutenzione. È stato raggiunto il numero di pressature per intervallo di manutenzione (40'000). |
Spedire la pressatrice per l’ispezione. La pressatrice può essere utilizzata per altri 2'000 cicli. Raggiunto il totale di 42'000 pressature interviene lo spegnimento di sicurezza. |
|
5 |
La pressatrice ha effettuato il numero massimo di pressature (42'000). Si è attivato lo spegnimento di sicurezza. |
Spedire la pressatrice per l’ispezione e la manutenzione al centro per il servizio della |
|
6 |
La pressatrice ha un guasto. |
Rimuovere l’accumulatore e reinserirlo. Se i LED rimangono accesi spedire la pressatrice al centro per il servizio della |
|
7 |
La pressatrice e/o l’accumulatore si trovano al di fuori dell’intervallo di temperatura consigliato. |
Portare la pressatrice nell’intervallo di temperatura consigliato (da -5 a +50 °C). |
|
8 |
Il perno di bloccaggio non è chiuso correttamente. |
Inserire il perno di bloccaggio fino all’arresto. |
|
9 |
La carica dell’accumulatore è insufficiente. |
Caricare o sostituire l’accumulatore. |
|
10 |
La pressatrice è collegata (Service Mode). |
— |
|
11 |
Breve accensione all’avvio dell’utensile: la modalità di funzionamento è attivata. |
Accendere/spegnere la funzione nell’app. |
|
12 |
La connessione tramite Bluetooth® è stabilita. |
— |
|
13 |
La pressatrice è bloccata a causa della protezione antifurto attivata. |
Disattivare la protezione antifurto nell’app. |

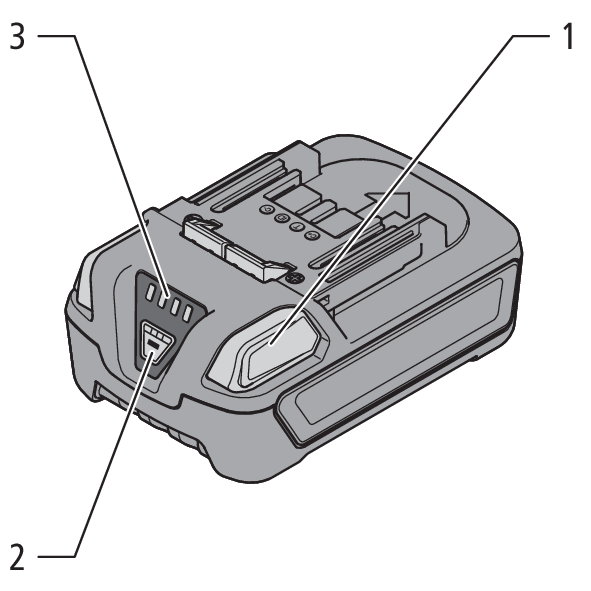

3.4.2 Indicatori LED ed elementi di comando sull’accumulatore agli ioni di litio
Sull’accumulatore agli ioni di litio si trovano gli indicatori e gli elementi di comando di seguito riportati:
|
1 |
Sblocco accumulatore |
|
2 |
Tasto per il controllo dello stato di carica |
|
3 |
Indicatore dello stato di carica |
Compra ora

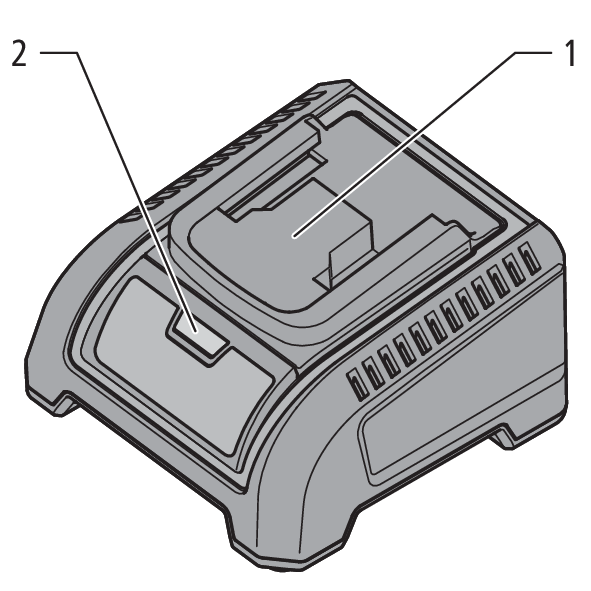

3.4.3 Indicatori LED ed elementi di comando sul caricatore per accumulatore
Sul caricatore per accumulatore si trovano gli indicatori e gli elementi di comando di seguito riportati:
|
1 |
Sede dell’accumulatore |
|
2 |
LED di stato |
Compra ora

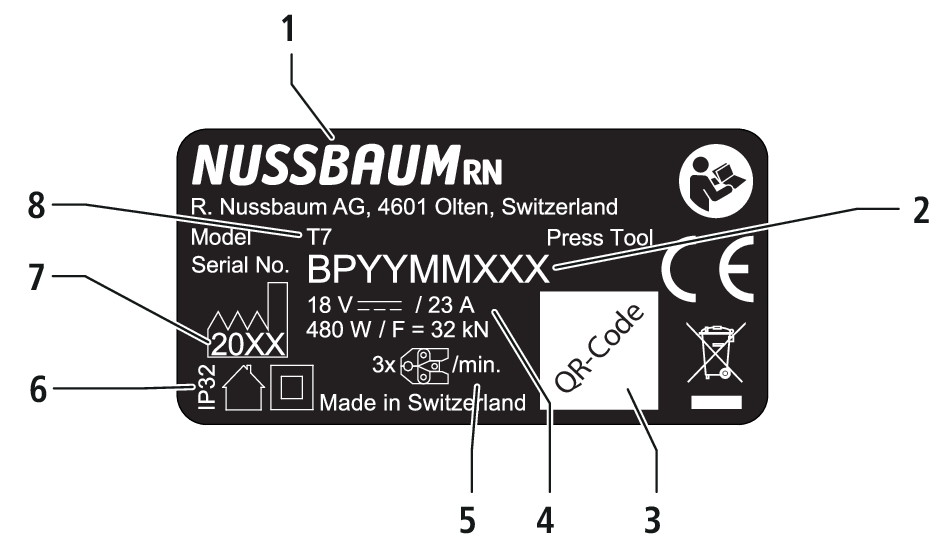

3.5 Targhetta
La targhetta si trova nella sede dell’accumulatore sul manico della pressatrice e contiene i dati di seguito riportati:
|
1 |
Logo e indirizzo del produttore |
|
2 |
Numero di serie |
|
3 |
Codice QR |
|
4 |
Tensione continua (V DC), intensità di corrente (A), potenza nominale (W), forza nominale (kN) |
|
5 |
Numero di pressature al minuto |
|
6 |
Tipo di protezione |
|
7 |
Anno di costruzione |
|
8 |
Denominazione del tipo di pressatrice |
Per le spiegazioni relative ai simboli si rimanda al capitolo 👉 Simboli sulla pressatrice.
3.6 Accessori
|
Denominazione |
Modello |
Nota |
|---|---|---|
|
Accumulatore 2.5 Ah / 18 V Accumulatore 5.0 Ah / 18 V |
In combinazione con caricatore per accumulatore modello 83107.31 Generazione tipo 7 |
|
|
Accumulatore 2 Ah / 18 V Accumulatore 4 Ah / 18 V |
83002.31 83002.32 |
In combinazione con caricatore per accumulatore modello 83003.31 Generazione tipo 5/6 |
Utilizzare unicamente accessori originali per le pressatrici
